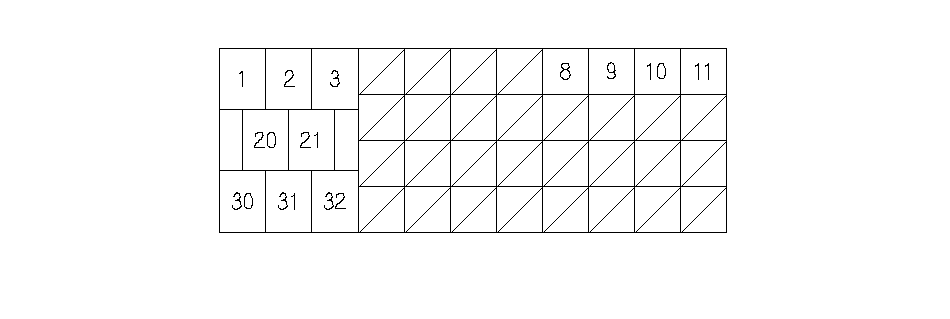

Входы и выходы компьютера TCM на 42-контактном разъеме В
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
|---|---|---|---|
|
1
|
черный/желтый
|
SG1
|
Цепь "массы" для датчика переключения
|
|
2
|
черный/белый
|
SG2
|
Цепь "массы" для цепи датчика выбора
|
|
3
|
белый
|
Питание датчика выбора
|
Определяет сигнал датчика выбора
|
|
8
|
синий/желтый
|
Направление датчика переключения
|
Определяет сигнал переключения направления
|
|
9
|
зеленый/желтый
|
Импульсы датчика переключения
|
Определяет сигнал переключения импульсов
|
|
10
|
синий/белый
|
Направление датчика выбора
|
Определяет сигнал выбора направления
|
|
11
|
зеленый/белый
|
Импульсы датчика выбора
|
Определяет импульсы сигнала выбора
|
|
20
|
желтый
|
Питание датчика переключения
|
Определяет сигнал датчика переключения
|
|
21
|
белый/красный
|
+ электродвигателя выбора
|
Определяет сигнал + электродвигателя выбора
|
|
30
|
красный
|
+ электродвигателя переключения
|
Определяет сигнал + электродвигателя переключения
|
|
31
|
синий
|
Электродвигатель переключения −
|
Определяет сигнал − электродвигателя переключения
|
|
32
|
белый/синий
|
Электродвигатель выбора −
|
Определяет сигнал − электродвигателя выбора
|
