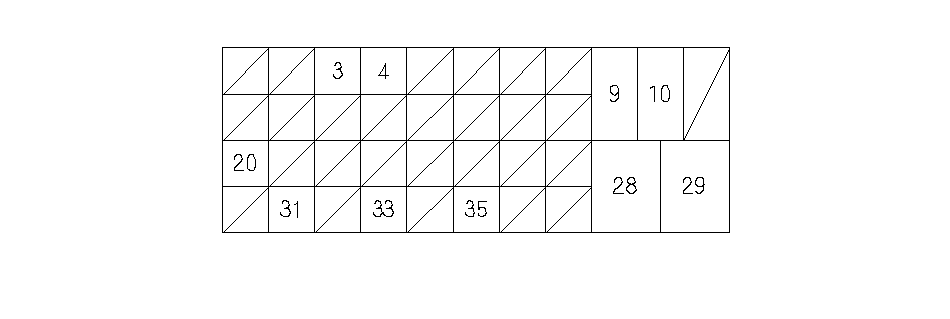

Входы и выходы TCM на 37-контактном разъеме А
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
|---|---|---|---|
|
3
|
коричневый
|
VSSAMT
|
Определяет сигнал датчика частоты вращения
|
|
4
|
синий/желтый
|
STS (сигнал датчика стартера)
|
Определяет сигнал датчика стартера
|
|
9
|
светло-зеленый
|
IG1 (СИГНАЛ ЗАЖИГАНИЯ)
|
Определяет сигнал зажигания
|
|
10
|
синий/белый
|
STEN (СИГНАЛ ВКЛЮЧЕНИЯ СТАРТЕРА)
|
Определяет сигнал включения стартера
|
|
20
|
розовый
|
WEN (СИГНАЛ РАЗРЕШЕНИЯ ЗАПИСИ)
|
Определяет сигнал разрешения записи
|
|
28
|
белый/красный
|
VBU
|
Источник питания для цепи TCU
|
|
29
|
черный
|
PG("Масса" силового кабеля)
|
Цепь "массы" в цепи блока TCU
|
|
31
|
белый
|
CANL (НИЗКИЙ УРОВЕНЬ СИГНАЛА СВЯЗИ CAN)
|
Посылает сигнал связи
|
|
33
|
красный
|
CANН (ВЫСОКИЙ УРОВЕНЬ СИГНАЛА СВЯЗИ CAN)
|
Посылает сигнал связи
|
|
35
|
желтый/зеленый
|
BKAWD
|
Определяет сигнал стояночного тормоза
|
