Модуль управления коробкой передач (TCM)

Назначение

TCM и исполнительный механизм сцепления встроены в один блок.

TCM определяет оптимальное условие переключения передачи, в основе которого лежат входные данные датчиков, сигналы переключателей и F-CAN.

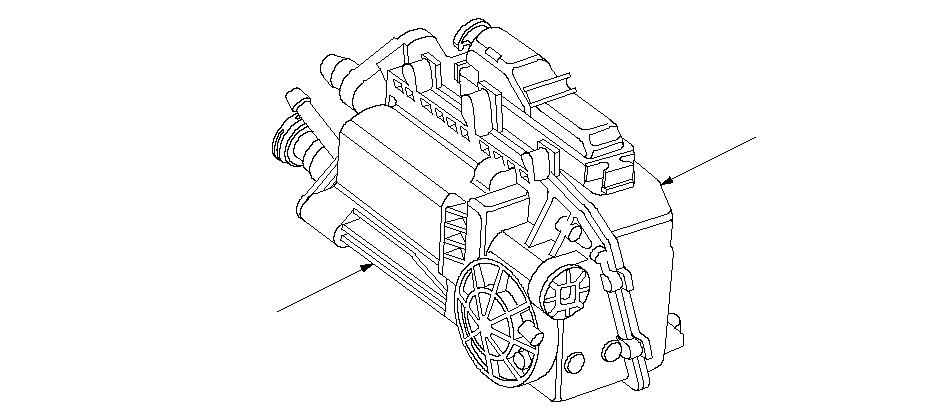

ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ СЦЕПЛЕНИЯ

TCM

}

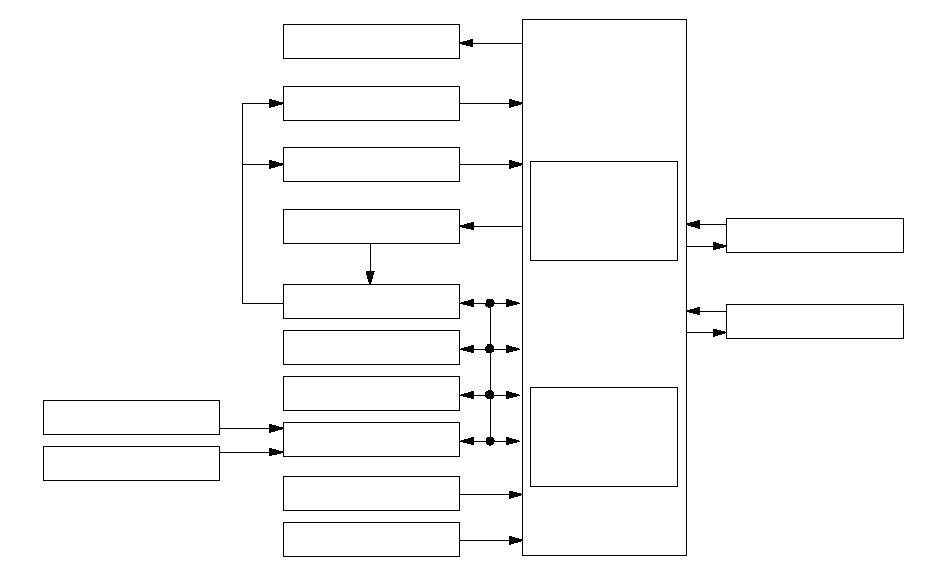

Принцип действия

Сигнал переключателя повышения передач
(+) на рулевом колесе

Сигнал переключателя понижения передач
(−) на рулевом колесе

Разъем передачи данных (DLC)

Тормоз ECU AND

Сигнал датчика частоты вращения
вторичного (промежуточного) вала

Разблокировка стартера

FI-ECU

Блок управления-модулятора
VSA (ABS)

Сигнал стартера

Сигнал IG

Модуль
управления
трансмиссией
(ТСМ)

Исполнительный
элемент
сцепления

F-CAN
(Быстрая
мультиплексная
сеть)

Исполнительный элемент изменения
передачи трансмиссии
(исполнительный элемент переключения передачи)

Модуль управления
панелью приборов

Модуль управления
переключением передачи

Исполнительный элемент изменения
передачи трансмиссии
(исполнительный элемент выбора передачи)

}
