Исполнительный механизм переключения передач (Электродвигатель исполнительного механизма переключения)

Назначение

Исполнительный механизм переключения соединен с рычагом селектора механической коробки передач; и состоит из секции электродвигателя, секции шестерен и стержня исполнительного механизма переключения. Это заменяет работу троса рычага селектора в традиционной механической коробке передач.

С помощью сигналов управления, посылаемых TCM, электродвигатель приводится в действие; а нажатие на стержень исполнительного механизма переключения через шестеренный механизм приводит в действие рычаг селектора коробки передач. В этот момент датчик положения определяет положение рычага селектора коробки передач.

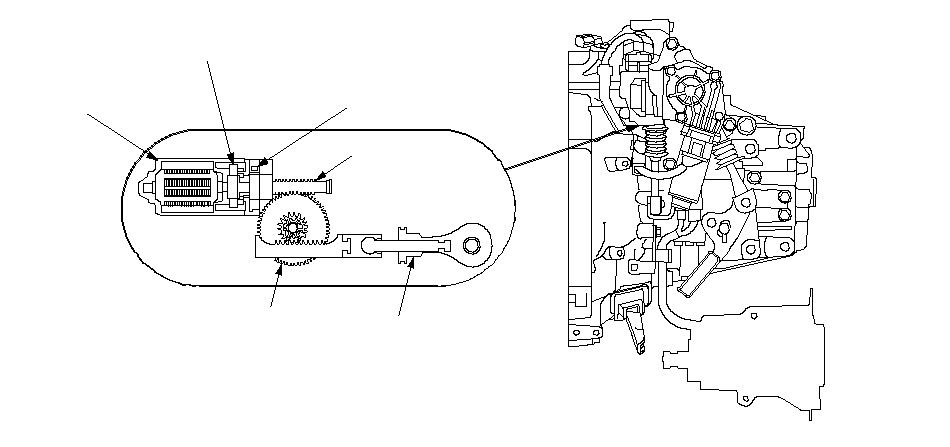

ЧЕРВЯЧНАЯ ШЕСТЕРНЯ

ЗУБЧАТАЯ РЕЙКА

ЩЕТКИ

ЭЛЕКТРОДВИГАТЕЛЬ
ИСПОЛНИТЕЛЬНОГО ЭЛЕМЕНТА
ВЫБОРА ПЕРЕДАЧИ

ТЯГА ИСПОЛНИТЕЛЬНОГО
ЭЛЕМЕНТА ВЫБОРА ПЕРЕДАЧИ

ДАТЧИК НАПРАВЛЕНИЯ
ВРАЩЕНИЯ/ ИМПУЛЬСА
ВРАЩЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ
ИСПОЛНИТЕЛЬНОГО ЭЛЕМЕНТА
ВЫБОРА ПЕРЕДАЧ

}

Принцип действия

Скорость по ТСМ и порядку крутящего момента
→ Электрический ток

Генерируя вращательную
скорость
и крутящий момент

Электродвигатель:

Снижение
вращательной скорости

Червячная
шестерня и колесо:

Датчик вращения по эффекту холла
→ определение хода выбора

Отклики

Зубчатая рейка:
Преобразование в линейное движение

Плечо выбора передачи трансмиссии

Работа изменения передачи

Соединение тяги исполнительного
элемента выбора передачи

}
