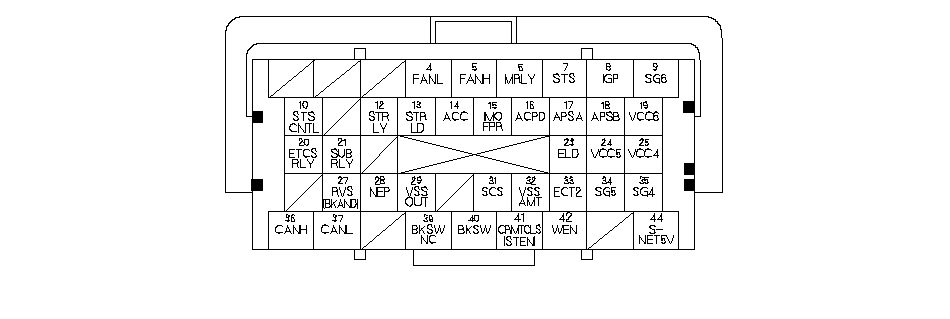

Входы и выходы блока ЕСМ на разъеме А (□) (44-контактном)
ПРИМЕЧАНИЕ: Номинальное напряжение аккумуляторной батареи составляет порядка 12 В.
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|
|
39
|
BRN (коричневый)
|
BKSWNC (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА)
|
Определяет сигнал концевого выключателя положения педали тормоза
|
При включенном зажигании (положение II) и отпущенной педали тормоза: напряжение аккумулятора
При включенном зажигании (положение II) и нажатой педали тормоза: примерно 0 В
|
|
40
|
LT GRN (светно-зеленый)
|
BKSW (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ПЕДАЛИ ТОРМОЗА)
|
Определяет сигнал концевого выключателя положения педали тормоза
|
При отпущенной педали тормоза: примерно 0 В
При нажатой педали тормоза: напряжение аккумулятора
|
|
41
*1
|
LT BLU (голубой)
|
CRMTCLS ( СИГНАЛ ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ ДЛЯ СИСТЕМЫ КРУИЗ-КОНТРОЛЯ)
|
Определяет сигнал датчика положения педали сцепления
|
При включенном зажигании (положение II) и отпущенной педали сцепления: примерно 0 В
При включенном зажигании (положение II) и нажатой педали сцепления: напряжение аккумулятора
|
|
41
*2
|
BLU (Синий)
|
STEN (СИГРАЛ РАЗРЕШЕНИЯ СТАРТЕРА)
|
Определяет сигнал разрешения стартера
|
При выключенном зажигании: примерно 0 В
При включенном зажигании (положение II) и отпущенной педали тормоза: напряжение аккумулятора
При включенном зажигании (положение II) и нажатой педали тормоза: примерно 0 В
|
|
42
|
RED (красный)
|
WEN (СИГНАЛ РАЗРЕШЕНИЯ ЗАПИСИ)
|
Определяет сигнал разрешения записи
|
При включенном зажигании в положении ON (II): примерно 0 В
|
|
44
|
LT GRN (светно-зеленый)
|
S-NET5V (ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ДЛЯ ИММОБИЛАЙЗЕРА)
|
Посылает сигнал связи
|
При включенном зажигании в положении ON (II): импульсы
При выключенном зажигании: примерно 5,0 В
|
|
*1:
|
МКП
|
|
*2:
|
с системой i-SHIFT
|
