Функция самодиагностики

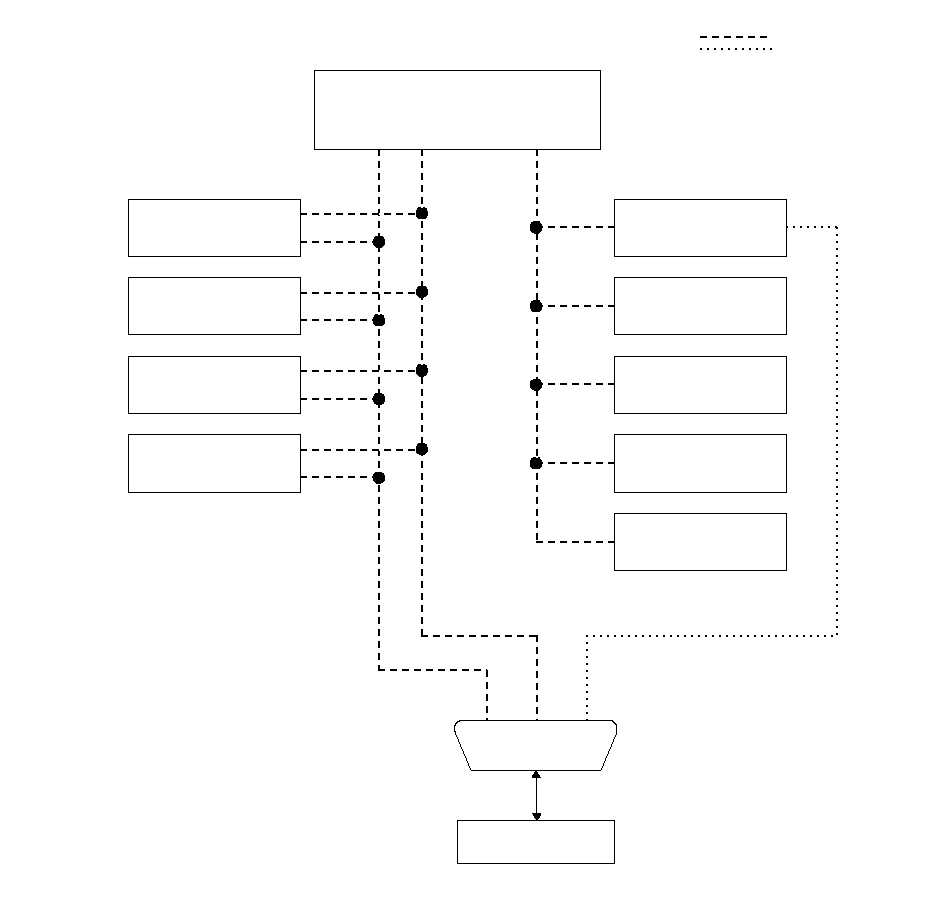

При подключении системы HDS к разъему для обмена данными (DLC), система HDS может восстановить и классифицировать результаты диагностики каждого ECU (электронного блока управления). Линия диагностики, называемая K-LINE, отличается от линии CAN и соединена со всеми блоками ECU, связанными сетью CAN. Блок MICU является межсетевым интерфейсом между системой HDS и блоками ECU, связанными сетью B-CAN и отправляет результаты диагностики B-CAN в систему HDS.

: Другая линия связи

: Линия CAN

HDS

K−LINE

MICU

БЛОК УПРАВЛЕНИЯ EPS

ЕСМ

БЛОК SRS

B−CAN (33,33 кбит/с)

F−CAN (500 кбит/с)

CAN L

CAN H

B−CAN

МОДУЛЬ УПРАВЛЕНИЯ ПРИБОРАМИ (ТАХОМЕТР)

БЛОК УПРАВЛЕНИЯ−
МОДУЛЯТОРОМ VSA

ИММОБИЛАЙЗЕР−БЛОК
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ

БЛОК УПРАВЛЕНИЯ
ОТОПИТЕЛЕМ/БЛОК
КЛИМАТ-КОНТРОЛЯ

РАЗЪЕМ ПЕРЕДАЧИ
ДАННЫХ

ДАТЧИК АВТОМАТИЧЕСКОГО
ВКЛЮЧЕНИЯ СВЕТА/
ДОЖДЯ

БЛОК УПРАВЛЕНИЯ
ГАРНИТУРОЙ
HANDS FREE

}
