Функция передаточного пункта

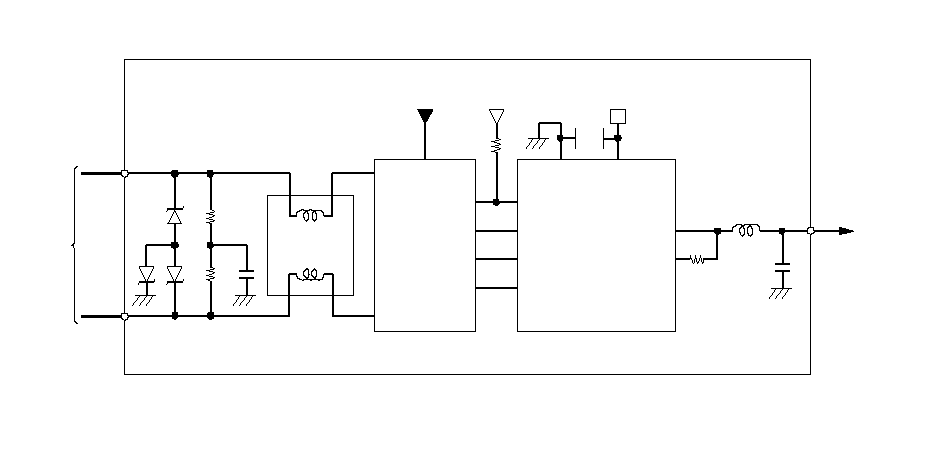

Модуль управления указателями (тахометр) служит передаточным пунктом, допускающим обмен информацией между обоими системами, он посылает сигналы из сети B-CAN в F-CAN и из сети F-CAN в B-CAN.

BAT

GND

МОДУЛЬ УПРАВЛЕНИЯ ПРИБОРАМИ (ТАХОМЕТР)

F−CAN

B−CAN

RTH

CAN H

EN

NSTB

RxD

TxD

5 В

5 В

CAN L

CAN H

ШЛЮЗ ECU

CAN L

CAN H

}
