Сеть B-CAN

Быстрая мультиплексная сеть (F-CAN) и мультиплексная сеть салона (B-CAN) обеспечивают передачу и обмен информацией между многочисленными электронными блоками управления (ECU) и компьютерами. Сигналы в сети B-CAN передаются с меньшей скоростью (33,33 кбит/с) и относятся к устройствам, создающим удобства и комфорт. Сигналы в сети F-CAN передаются с высокой скоростью (500 кбит/с), поскольку эта сеть обслуживает устройства, работающие в режиме "реального времени", связанные с топливом и эмиссией вредных веществ в атмосферу. Обмен информацией между этими сетями осуществляется модулем управления указателями, посылающим сигналы из сети B-CAN в сеть F-CAN и наоборот.

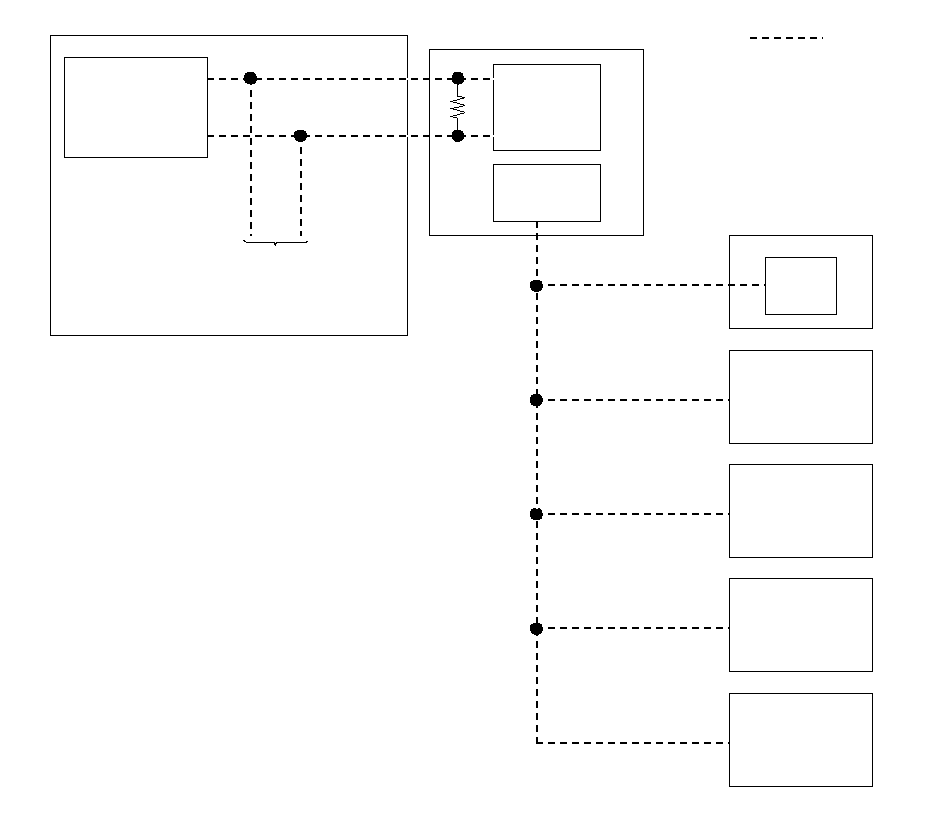

: Линия CAN

БЛОК УПРАВЛЕНИЯ МОДУЛЯТОРОМ VSA

·

БЛОК УПРАВЛЕНИЯ EPS

МОДУЛЬ УПРАВЛЕНИЯ ПРИБОРАМИ (ТАХОМЕТР)

CANH

CANL

MICU

ЕСМ

(F−CAN)

(B−CAN)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД
ПАНЕЛЬЮ ПРИБОРОВ

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ

·

·

БЛОК SRS

·

ПРИЕМОПЕРЕДАТЧИК
F−CAN

ПРИЕМОПЕРЕДАТЧИК
В−CAN

ИММОБИЛАЙЗЕР−
БЛОК ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ

БЛОК УПРАВЛЕНИЯ
ОТОПИТЕЛЕМ/БЛОК
КЛИМАТ-КОНТРОЛЯ

ДАТЧИК
ДОЖДЯ/
АВТОМАТИЧЕСКОГО
ВКЛЮЧЕНИЯ СВЕТА

БЛОК УПРАВЛЕНИЯ
ТЕЛЕФОННОЙ
СИСТЕМОЙ HANDS FREE

}
