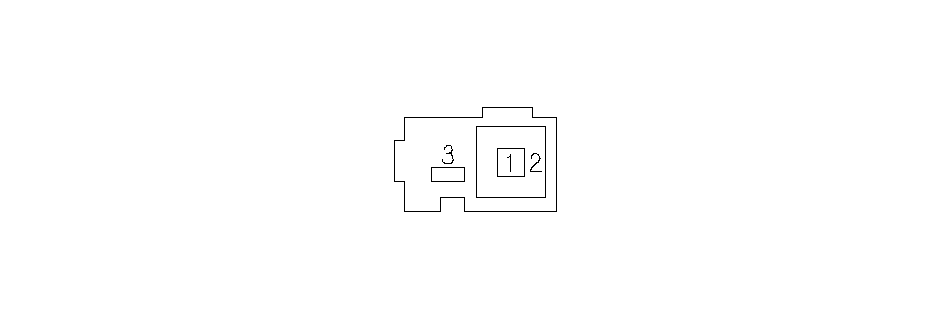

Входные и выходные сигналы для 3P разъема Е навигационной системы
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
1
|
———
|
RDS TMC
|
Сигнал RDS TMC (5 В на входе, сигнал RDS-TMC на выходе)
|
———
|
Если открыто: Сообщение канала приема о плохом качестве трафика или помехах.
При замыкании на "массу": Аналогичен открытому.
|
|
2
|
———
|
ЭКРАНИРОВАНИЕ RDS TMC
|
Экранирование клеммы № 1
|
———
|
Если открыто: Сообщение канала приема о плохом качестве трафика или помехах.
При замыкании на "массу": Не влияет на систему.
|
