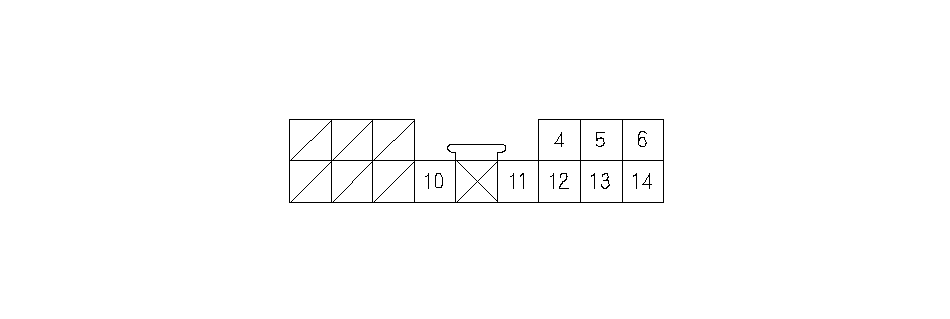

Входные и выходные сигналы на разъеме В (14Р) навигационной системы
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
4
|
RED
|
RG R (+) (сигнал голосового сопровождения, правый положительный)
|
Правый аудиосигнал для голосового руководства и указаний распознавания голоса (VR)
|
Аудиосигнал 0,004−0,04 В
|
Если открыто: Если голосовое сопровождение включено, динамики жужжат; если выключено - эффекта нет.
При замыкании на "массу": Если голосовое сопровождение включено, динамики жужжат; если выключено - эффекта нет.
|
|
5
|
WHT
|
RG L (+) (сигнал голосового сопровождения, левый положительный)
|
Левый аудиосигнал для голосовых указаний и подсказок системы распознавания голоса (VR)
|
Аудиосигнал 0.004−0,04 В
|
Если открыто: Если голосовое сопровождение включено, динамики жужжат; если выключено - эффекта нет.
При замыкании на "массу": Если голосовое сопровождение включено, динамики жужжат; если выключено - эффекта нет.
|
|
6
|
BLU
|
MIC OUT (+) (положительный сигнал микрофона)
|
Положительный выходной сигнал микрофона
|
4−5 В (нажата кнопка TALK)
|
Если открыто: На экране диагностики не показан сигнал микрофона: ‘‘Navi System Link'' (Связь навигационной системы) и функциональная настройка ‘‘Mic Level'' (Уровень микрофона).
При замыкании на "массу": На экране диагностики не показан сигнал микрофона: ‘‘Navi System Link'' (Связь навигационной системы) и функциональная настройка ‘‘Mic Level'' (Уровень микрофона).
|
|
10
|
PUR
|
NAVI STRG SWITCH (датчики изменения положения рулевого колеса)
|
Выходной сигнал переключателя на рулевом колесе
|
4−5 В (отжата кнопка Talk)
2,5−3 В (отжата кнопка Back)
|
Если открыто: Переключатели/кнопки ‘‘Talk‘‘ (Разговор) и ‘‘Back‘‘ (Назад) на рулевом колесе не работают.
При замыкании на "массу": Переключатели/кнопки ‘‘Talk‘‘ (Разговор) и ‘‘Back‘‘ (Назад) на рулевом колесе не работают.
|
|
11
|
ORN
|
RG SHIELD GND (экранирование руководства маршрута)
|
Экранирование клемм № 5, 12
|
0 В
|
Если открыто: Не влияет на выходной голосовой сигнал.
При замыкании на "массу": Не влияет на выходной голосовой сигнал.
|
|
12
|
BLK
|
RG GND ("масса" руководства маршрутов)
|
"Масса" для голосового руководства и указаний системы распознавания голоса (VR)
|
0 В
|
Если открыто: Не влияет на выходной голосовой сигнал.
При замыкании на "массу": Не влияет на выходной голосовой сигнал.
|
|
13
|
BRN
|
MIC OUT SHIELD (экранирование микрофона)
|
Экранирование клемм № 6, 14
|
0 В
|
Если открыто: Не влияет на распознавание голоса.
При замыкании на "массу": Не влияет на распознавание голоса.
|
|
14
|
PNK
|
MIC OUT (−) ("масса" микрофона)
|
"Масса" для сигнала микрофона
|
0 В
|
Если открыто: В диагностике не показан сигнал микрофона: ‘‘Navi System Link'' (Связь навигационной системы) и функциональная настройка ‘‘Mic Level'' (Уровень микрофона).
При замыкании на "массу": Не влияет на распознавание голоса.
|
