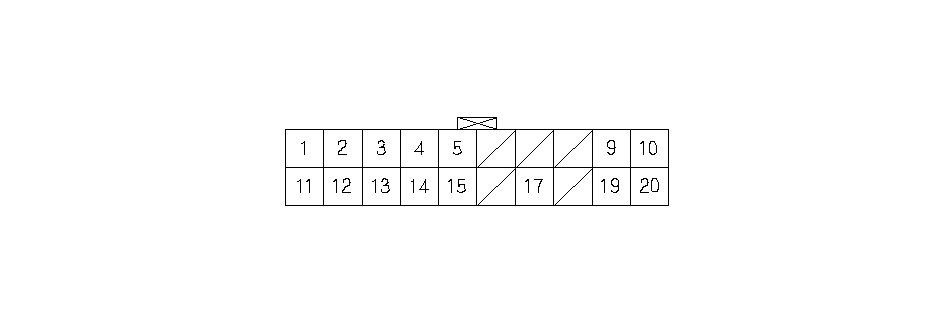

Входные и выходные сигналы системы навигации на разъем А (20Р)
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
1
|
WHT
|
R SIG (красный сигнал)
|
Сигнал красного цвета
|
0−1 В переменного тока
|
Если открыто: Отсутствует красный цвет (см. проверку ‘‘RGB Color'').
При замыкании на "массу": Отсутствует красный цвет (см. проверку ‘‘RGB Color'').
|
|
2
|
RED
|
G SIG (зеленый сигнал)
|
Сигнал зеленого цвета
|
0−1 В переменного тока
|
Если открыто: Отсутствует зеленый цвет (см. проверку ‘‘RGB Color'').
При замыкании на "массу": Отсутствует зеленый цвет (см. проверку ‘‘RGB Color'').
|
|
3
|
GRY
|
SIG SHIELD GND(сигнал экранирования)
|
Экранирование клемм № 1, 2, 11, 12, 13
|
0 В
|
Если открыто: На дисплее нет изменений.
При замыкании на "массу": На дисплее нет изменений.
|
|
4
|
ORN
|
SI (входной сигнал кондиционера)
|
Входной сигнал кондиционера
|
0−напряжение аккумуляторной батареи пульсирует
|
Если открыто: Голосовое управление не работает.
При замыкании на "массу": Голосовое управление не работает.
|
|
5
|
GRY
|
ILL (+) (положительный вывод системы освещения)
|
Сигнал включения стояночных фонарей с приборной панели и консоли освещения, "Relay fuse box'' (блок предохранителей/реле) в моторном отсеке
|
Освещение включено = напряжение аккумуляторной батареи, Освещение выключено = 0 В
|
Если открыто: Когда яркость = "Auto'', ночной режим не работает при включенных огнях.
При замыкании на "массу": Перегорел предохранитель № 14 (7,5 А) в блоке реле и предохранителей под панелью приборов.
|
|
9
|
LT GRN
|
ECU BUS (GA-NET) SHIELD GND (экранирование системной магистрали дисплея)
|
Экранирование клемм шины дисплея № 10, 20
|
0 В
|
Если открыто: На дисплее нет изменений.
При замыкании на "массу": На дисплее нет изменений.
|
|
10
|
GRN
|
ECU BUS (+) (GA-NET) (положительная шина дисплея)
|
Магистраль данных (+) GA-Net
|
0−величина импульса 5 В в среднем на 2,5 В в зависимости от занятости шины
|
Если открыто: Кнопки навигации и сенсорный экран не работают.
При замыкании на "массу": Кнопки навигации не работают.
|
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
11
|
YEL
|
B SIG (синий сигнал)
|
Сигнал синего света
|
0−1 В переменного тока
|
Если открыто: Отсутствует синий цвет (см. проверку ‘‘RGB Color'').
При замыкании на "массу": Отсутствует синий цвет (см. проверку ‘‘RGB Color'').
|
|
12
|
BLK
|
С SIG (составной сигнал)
|
Составной видеосигнал (сигнал вертикальной и горизонтальной синхронизации)
|
0,3 В переменного тока
|
Если открыто: Картинка прокручивается горизонтально, цвета видны.
При замыкании на "массу": Картинка прокручивается горизонтально, цвета видны.
|
|
13
|
GRN
|
GND SIG (сигнал "массы")
|
"Масса" для цветового сигнала
|
0 В
|
Если открыто: На дисплее нет изменений.
При замыкании на "массу": На дисплее нет изменений.
|
|
14
|
PUR
|
SO (выходной сигнал кондиционера)
|
Выходной сигнал кондиционера
|
0−напряжение аккумуляторной батареи пульсирует
|
Если открыто: Голосовое управление кондиционера не работает.
При замыкании на "массу": Голосовое управление кондиционера не работает.
|
|
15
|
BRN
|
CLK (сигнал часов кондиционера)
|
Сигнал синхронизации времени
|
0−напряжение аккумуляторной батареи пульсирует
|
Если открыто: Голосовое управление кондиционера не работает.
При замыкании на "массу": Голосовое управление кондиционера не работает.
|
|
17
|
WHT
|
JOG (Jog)
|
Сигнал работы интерфейс-набора
|
0−5 В пульсирует
|
Если открыто: Невозможно запустить навигационную систему
При замыкании на "массу": Невозможно запустить навигационную систему
|
|
19
|
BLK
|
JOG SHIELD (экран jog)
|
Экран для сигнала интерфейс-набора
|
———
|
———
|
|
20
|
RED
|
ECU BUS (−) (GA-NET) (отрицательная шина экрана)
|
Шина данных (−) GA-Net
|
0−5 В пульсирует номинально 2,5 В
|
Если открыто: Кнопки навигации и сенсорный экран не работают.
При замыкании на "массу": Навигационные кнопки работают нормально.
|
