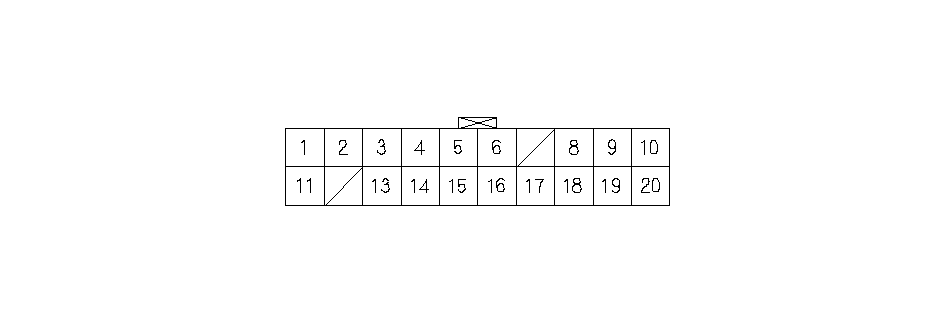

Входные и выходные сигналы на 20P разъеме системы навигации
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
1
|
WHT
|
+B РЕЗЕРВ(+B источник питания)
|
Постоянный источник питания
|
Напряжение аккумулятора
|
Если открыто: Экран полностью погас (не видно подсветки).
При замыкании на "массу": Перегорел предохранитель № 16 (15 А) в блоке реле и предохранителей, расположенном в моторном отсеке.
|
|
2
|
PUR
|
РАДИО ACC (аксессуар)
|
Источник питания для дополнительного оборудования
|
Напряжение аккумулятора при ACC (I)
|
Если открыто: Не работают кнопки и дисплей.
При замыкании на "массу": Перегорел предохранитель № 35 (7,5 А) в блоке реле и предохранителей под панелью приборов.
|
|
3
|
BLU
|
ECU BUS (+) (GA-NET)
|
Магистраль данных (+) GA-Net
|
0−величина импульса 5 В в среднем на 2,5 В в зависимости от занятости шины
|
Если открыто: Кнопки навигации не работают.
При замыкании на "массу": Кнопки навигации не работают.
|
|
4
|
BRN
|
BUS (GA-NET) SHIELD GND
|
Экранирование клемм № 3, 13
|
0 В
|
Если открыто: На дисплее нет изменений.
При замыкании на "массу": На дисплее нет изменений.
|
|
5
|
GRN
|
ECU BUS (+) (GA-NET) (положительная шина экрана)
|
Шина данных (+) GA-Net
|
0−величина импульса 5 В в среднем на 2,5 В в зависимости от занятости шины
|
Если открыто: Кнопки навигации не работают.
При замыкании на "массу": Кнопки навигации не работают.
|
|
6
|
GRN
|
SCTY РАДИО
|
Сигнал безопасности на задний экран
|
0 В
|
Если открыто: Если установлена система безопасности, сигнал не пройдет, если экран снят.
При замыкании на "массу": Установлена система безопасности, сигнал не пройдет, если экран снят.
|
|
8
|
WHT
|
R SIG (красный сигнал)
|
Сигнал красного цвета
|
0−1 В переменного тока
|
Если открыто: Отсутствует красный цвет (см. проверку ‘‘RGB Color'').
При замыкании на "массу": Отсутствует красный цвет (см. проверку ‘‘RGB Color'').
|
|
9
|
RED
|
G SIG (зеленый сигнал)
|
Сигнал зеленого цвета
|
0−1 В переменного тока
|
Если открыто: Отсутствует зеленый цвет (см. проверку ‘‘RGB Color'').
При замыкании на "массу": Отсутствует зеленый цвет (см. проверку ‘‘RGB Color'').
|
|
10
|
BLK
|
GND ("масса")
|
"Масса" блока дисплея
|
0 В
|
Если открыто: На дисплее нет изменений.
При замыкании на "массу": На дисплее нет изменений.
|
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
11
|
GRY
|
ILL (+) (положительный вывод системы освещения)
|
Сигнал включения стояночных фонарей от прибора и консоли освещения
|
Напряжение аккумулятора, если свет горит: Иначе 0 В
|
Если открыто: Когда яркость = "Auto'', ночной режим не работает при включенных огнях.
При замыкании на "массу": Перегорел предохранитель № 14 (7,5 А) в блоке реле и предохранителей под панелью приборов со стороны пассажира.
|
|
13
|
PNK
|
ECU BUS (−) (GA-NET)
|
Шина данных (−) GA-Net
|
0−величина импульса 5 В в среднем на 2,5 В в зависимости от занятости шины
|
Если открыто: Кнопки навигации не работают.
При замыкании на "массу": Аппаратные навигационные кнопки работают нормально.
|
|
14
|
LT GRN
|
ECU BUS (GA-NET) SHIELD GND (экранирование системной магистрали дисплея)
|
Экранирование клемм шины дисплея № 5, 15
|
0 В
|
Если открыто: На дисплее нет изменений.
При замыкании на "массу": На дисплее нет изменений.
|
|
15
|
RED
|
ECU BUS (−) (GA-NET) (отрицательная шина экрана)
|
Шина данных (−) GA-Net
|
0−величина импульса 5 В в среднем на 2,5 В в зависимости от занятости шины
|
Если открыто: Кнопки навигации не работают.
При замыкании на "массу": Аппаратные навигационные кнопки работают нормально.
|
|
16
|
BRN
|
NAVI SCTY
|
Сигнал безопасности от устройства смены компакт-дисков
|
0 В
|
Если открыто: Установлена система безопасности, сигнал не пройдет, если экран снят.
При замыкании на "массу": Если установлена система безопасности, сигнал не пройдет, если экран снят.
|
|
17
|
GRN
|
GND SIG (сигнал "массы")
|
"Масса" для цветового сигнала
|
0 В
|
Если открыто: На дисплее нет изменений.
При замыкании на "массу": На дисплее нет изменений.
|
|
18
|
YEL
|
B SIG (синий сигнал)
|
Сигнал синего света
|
0−1 В переменного тока
|
Если открыто: Отсутствует синий цвет (см. проверку ‘‘RGB Color'').
При замыкании на "массу": Отсутствует синий цвет (см. проверку ‘‘RGB Color'').
|
|
19
|
BLK
|
С SIG (составной сигнал)
|
Составной видео сигнал (сигнал вертикальной и горизонтальной синхронизации)
|
0,3 В переменного тока
|
Если открыто: Картинка прокручивается горизонтально, цвета видны.
При замыкании на "массу": Картинка прокручивается горизонтально, цвета видны.
|
|
20
|
GRY
|
SIG SHIELD GND(сигнал экранирования)
|
Экранирование клемм № 8, 9, 17, 18, 19
|
0 В
|
Если открыто: На дисплее нет изменений.
При замыкании на "массу": На дисплее нет изменений.
|
