Общий обзор
Система навигации представляет собой значительно усовершенствованную, гибридную систему определения местоположения.
Навигационный блок использует спутниковые сигналы системы глобального определения местоположения (GPS), входные данные внутреннего датчика угловой скорости и скорости движения автомобиля и базу картографических данных, чтобы показать Вам, где Вы находитесь и помочь добраться до нужного места.
GPS навигационного блока получает сигналы от системы GPS, сети из 24 спутников на орбите вокруг Земли. На основании сигналов от нескольких спутников навигационная система определяет широту, долготу и высоту над уровнем моря места, в котором находится автомобиль.
Сигналы от датчика угловой скорости (внутри навигационного блока) определяет повороты, и импульс скорости автомобиля (VSP) из блока ECM, и обратный сигнал позволяет системе следить за скоростью автомобиля и направлением движения. Преимущество данной гибридной системы состоит в том, что система может отслеживать ваше местоположение, если один из сигналов отсутствует (либо сигнал GPS либо сигнал скорости автомобиля). Например, когда Вы находитесь в тоннеле (отсутствует сигнал GPS), используется сигнал скорости для изменения Вашего положения на карте. Или, если автомобиль транспортируется на пароме, сигнал GPS покажет положение автомобиля на карте.
Навигационная система сопоставляет эти данные положения и скорости с дорожной картой и рассчитывает маршрут до введенного в память пункта назначения. По мере Вашего продвижения к пункту назначения система обеспечивает визуальное и голосовое сопровождение. Звуковое сопровождение посылается в блок аудиосистемы, а цветовой графический сигнал (RGB) посылается на навигационный блок.
Система навигации также имеет систему распознавания голоса, которая допускает голосовое управление многими функциями блока навигации, аудиосистемы и климат-контроля. Переключатели голосового управления (кнопки TALK и BACK на рулевом колесе) активизируют систему голосового управления. Микрофон на потолке принимает Ваши голосовые команды. Для более подробной информации об этих функциях, обращайтесь к руководству системы навигации.
Сигнал освещения используется блоком системы навигации для автоматического переключения подсветки дисплея между режимами "Night'' (ночь) и "Day'' (день) в ночное и дневное время соответственно. Когда фары включены, яркость подсветки приборной панели "full brightness'' (полная яркость) переопределяет режим дисплея "Night'' (ночь) и позволяет использовать дневной режим подсветки с включенным освещением.
Когда система навигации дает инструкции голосового управления, все динамики приглушаются. При использовании системы голосового управления (нажата кнопка TALK) все динамики приглушаются.
Внутренняя шина GA-Net II передает информацию вперед и назад между компонентами навигационного дисплея, блока навигации и аудиосистемы. Информация, передаваемая по данной шине - это команды выбора экрана, сигнал аудиоприглушения, аудио- (радио-) и любой разрыв в линии шины - может нарушить работоспособность системы навигации или других аудиоустройств.
Часы на блоке дополнительного дисплея аудио-HVAC устанавливаются и поддерживаются блоком навигации. Время устанавливается автоматически для сохранений дневного времени, и временная зона изменится пока автомобиль двигается. Время можно настроить в меню настроек.
Дополнительная информация о компонентах навигации доступна в диаграмме системы. Словарь терминов, используемых в данном разделе, дает подробную информацию.
Инструкция пользователя навигации - в вещевом ящике - описывает все настройки и функции системы. Используйте это как источник информации при оценке и согласовании с клиентом.

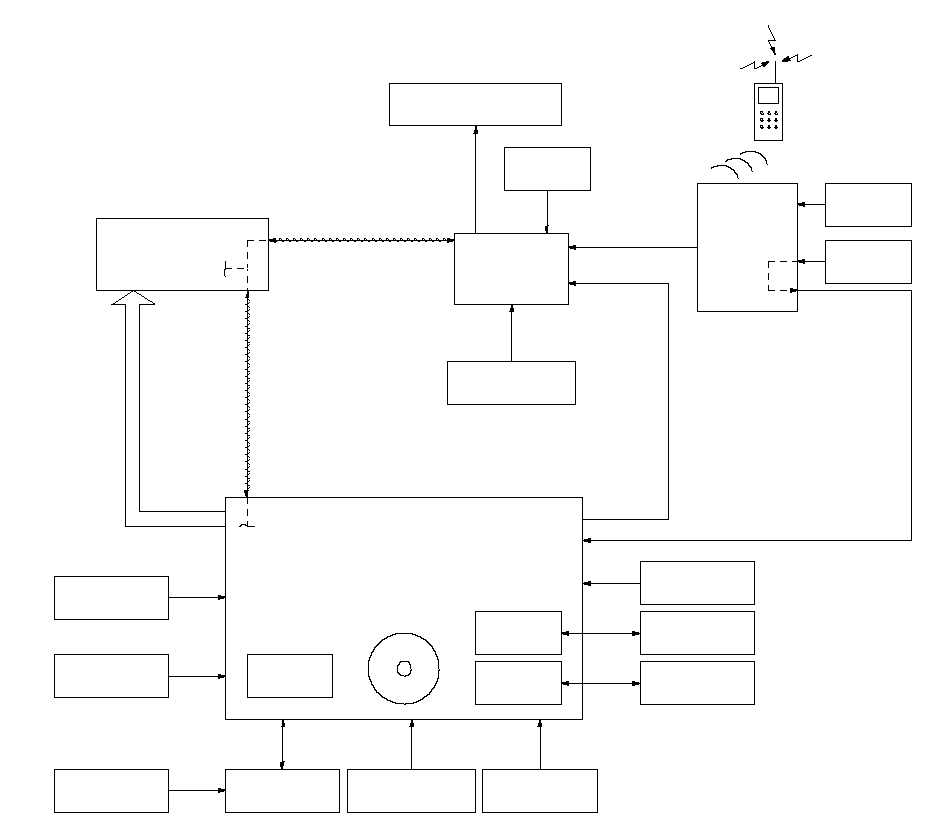

Схема системы
микрофона
ДИСПЛЕЙ
УСТРОЙСТВО
GPS
НАВИГАЦИИ TALK/
BACK
КЛИМАТ-КОНТРОЛЯ
УГЛОВОЙ
СКОРОСТИ
(дневной/ночной
режим)
BUS
СИГНАЛ
СИСТЕМЫ
НАВИГАЦИИ
ШИНА
ДИСПЛЕЯ GA−NET
AM/FM
динамика голосовой системы
навигации
ДИСПЛЕЯ AUDIO−HVAC
ЦВЕТНОЙ
СИГНАЛ
(RGB)
(СИГНАЛЫ
СКОРОСТИ АВТОМОБИЛЯ)
КЛИМАТА
UART
ОТМЕНИТЬ
ШИНА
&MUTE СИСТЕМЫ HFT
TALK/BACK
HFT/NAVI
(РУЧКА И КНОПКИ)
RDS−TMC
BLUETOOTH ДЛЯ
СОТОВОГО ТЕЛЕФОНА
ВКЛЮЧЕНА
