Блок дополнительного дисплея аудиосистемы HVAC

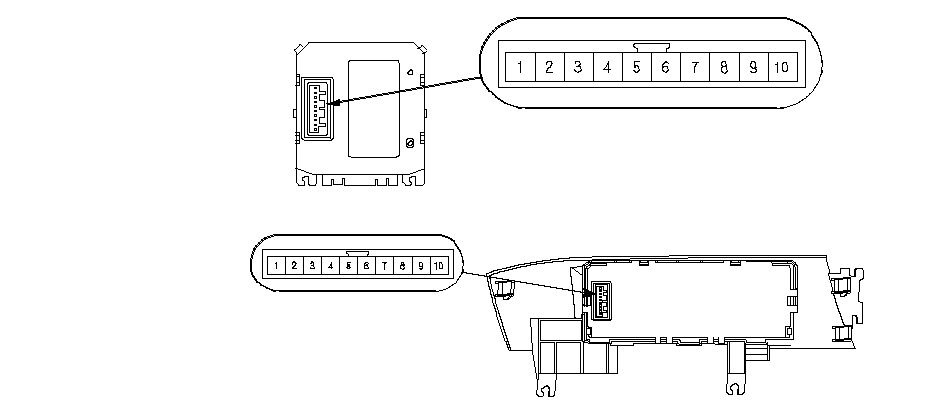

При замене разъема дополнительного дисплея аудиосистемы и системы HVAC обеспечьте закрепление проводов в гнездах в соответствии со следующей таблицей.
без аудиосистемы
C системой навигации, с аудиосистемой
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
1
|
BRN
|
Блок аудиосистемы (SUB DISP GND)
|
|
2
|
PNK
|
Блок аудиосистемы (SUB DISP 5 V)
|
|
3
|
BLK
|
"Масса" (G503)
|
|
4
|
YEL
|
Блок аудиосистемы (SUB DISP RST)
|
|
5
|
PUR
|
Блок аудиосистемы (SUB DISP CLOCK)
|
|
6
|
ORN
|
Блок аудиосистемы (SUB DISP DATA)
|
|
7
|
BLU
|
Блок аудиосистемы (SUB DISP CE)
|
|
8
|
GRY
|
Блок аудиосистемы (SUB DISP SHIELD)
|
|
9
|
PNK
|
Блок аудиосистемы HVAC (SUB DISP LCD BL−)
|
|
10
|
LT GRN
|
Блок аудиосистемы (SUB DISP LCD BL+)
|
Без аудиосистемы
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
1
|
WHT
|
Мультиплексный интегрированный блок управления (MICU) (IG2)
|
|
2
|
———
|
Не используется
|
|
3
|
———
|
Не используется
|
|
4
|
YEL
|
Блок климат-контроля (AC SO)
|
|
5
|
RED
|
Блок климат-контроля (DISP CLK)
|
|
6
|
———
|
Не используется
|
|
7
|
GRY
|
Сигнал включения приборов освещения
|
|
8
|
PUR
|
Регулятор яркости подсветки панели управления (ILL−)
|
|
9
|
BLK
|
"Масса" (G503)
|
|
10
|
WHT
|
Мультиплексный интегрированный блок управления (MICU) (+B BACK UP)
|
