Разъем блока аудиосистемы для входных и выходных сигналов
При замене колодки разъема аудиоблока обеспечьте закрепление проводов в гнездах в соответствии с следующей таблицей.

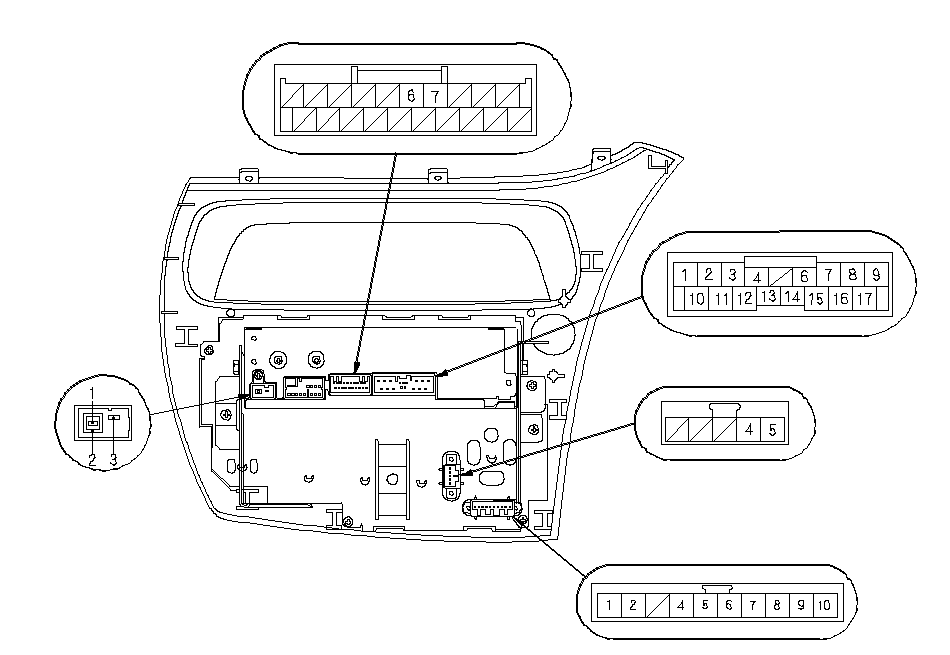

С навигацией

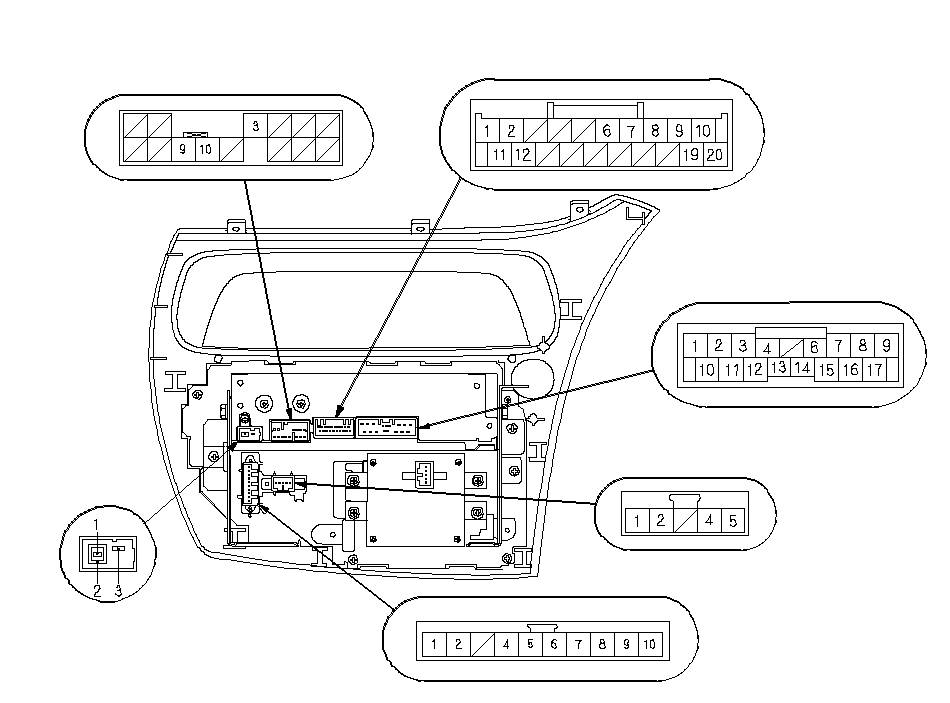

Без навигации
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
А1
|
PUR
|
Регулятор яркости подсветки панели управления (ILL−)
|
|
А2
|
BRN
|
Левый задний динамик (−)
|
|
А3
|
LT BLU
|
Динамик левой передний двери (−), левый высокочастотный динамик (−)
|
|
А4
|
BRN
*1
|
Навигационный дисплей (NAVI SCTY)
|
|
GRN
*2
|
Мультиплексный интегрированный блок управления (MICU) (SCTY RADIO)
|
|
|
А5
|
———
|
Не используется
|
|
А6
|
LT BLU
|
Мультиплексный интегрированный блок управления (MICU) (K-LINE)
|
|
А7
|
BRN
|
Динамик правой передний двери (−), правый высокочастотный динамик (−)
|
|
А8
|
ORN
|
Правый задний динамик (−)
|
|
А9
|
BLK
|
"Масса" (G504)
|
|
А10
|
GRY
|
Сигнал включения приборов освещения
|
|
А11
|
YEL
|
Левый задний динамик (+)
|
|
А12
|
LT GRN
|
Динамик левой передний двери (+), левый высокочастотный динамик (+)
|
|
А13
|
BLU
|
Модуль управления двигателем (ЕСМ) (VSP)
|
|
А14
|
PUR
|
Мультиплексный интегрированный блок управления (MICU) (ACC RADIO)
|
|
А15
|
GRY
|
Динамик правой передний двери (+), правый высокочастотный динамик (+)
|
|
А16
|
BLU
|
Правый задний динамик (+)
|
|
А17
|
WHT
|
Мультиплексный интегрированный блок управления (MICU) (+B BACK UP)
|
|
*1:
|
С навигацией
|
|
*2:
|
Без навигации
|
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
B1
|
BLK
*
|
Навигационный блок (RG GND)("масса")
|
|
B2
|
ORN
*
|
Блок навигационной системы (RG SHIELD GND)
|
|
B3
|
———
|
Не используется
|
|
B4
|
———
|
Не используется
|
|
B5
|
———
|
Не используется
|
|
B6
|
BRN
|
Выключатель радиоприемника на рулевом колесе (AUDIO REMOTE GND)
|
|
B7
|
PNK
|
Выключатель радиоприемника на рулевом колесе (AUDIO REMOTE SW)
|
|
B8
|
LT BLU
*
|
Блок управления HandsFree (HFT ICON)
|
|
B9
|
RED
*
|
Блок управления Hands-Free (TELEM SIG−)
|
|
B10
|
LT GRN
*
|
Блок управления Hands-Free (TELEM SIG SHIELD)
|
|
B11
|
WHT
*
|
Навигационный блок (RG L+)
|
|
B12
|
RED
*
|
Навигационный блок (RG R+)
|
|
B13
|
———
|
Не используется
|
|
B14
|
———
|
Не используется
|
|
B15
|
———
|
Не используется
|
|
B16
|
———
|
Не используется
|
|
B17
|
———
|
Не используется
|
|
B18
|
———
|
Не используется
|
|
B19
|
GRN
*
|
Блок управления Hands-Free (TELEM SIG+)
|
|
B20
|
ORN
*
|
Блок управления системы Hands Free Telephone (HFT MUTE)
|
|
*:
|
С навигацией
|
С навигацией
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
C1
|
———
|
Не используется
|
|
C2
|
———
|
Не используется
|
|
C3
|
BRN
|
Навигационный дисплей (BUS (GA-NET) SHIELD GND)
|
|
C4
|
———
|
Не используется
|
|
C5
|
———
|
Не используется
|
|
C6
|
———
|
Не используется
|
|
C7
|
———
|
Не используется
|
|
C8
|
———
|
Не используется
|
|
C9
|
BLU
|
Навигационный дисплей (ECU BUS+ (GA-NET))
|
|
C10
|
PNK
|
Навигационный дисплей (ECU BUS− (GA-NET))
|
|
C11
|
———
|
Не используется
|
|
C12
|
———
|
Не используется
|
|
C13
|
———
|
Не используется
|
|
C14
|
———
|
Не используется
|
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
D1
|
BRN
|
Блок дополнительного дисплея аудиосистемы HVAC (SUB DISP GND)
|
|
D2
|
PNK
|
Блок дополнительного дисплея аудиосистемы HVAC (SUB DISP 5 V)
|
|
D3
|
———
|
Не используется
|
|
D4
|
YEL
|
Блок дополнительного дисплея аудиосистемы HVAC (SUB DISP RST)
|
|
D5
|
PUR
|
Блок дополнительного дисплея аудиосистемы HVAC (SUB DISP CLOCK)
|
|
D6
|
ORN
|
Блок дополнительного дисплея аудиосистемы HVAC (SUB DISP DATA)
|
|
D7
|
BLU
|
Блок дополнительного дисплея аудиосистемы HVAC (SUB DISP CE)
|
|
D8
|
GRY
|
Блок дополнительного дисплея аудиосистемы HVAC (SUB DISP SHIELD)
|
|
D9
|
PNK
|
Блок дополнительного дисплея аудиосистемы HVAC (SUB DISP LCD BL−)
|
|
D10
|
LT GRN
|
Блок дополнительного дисплея аудиосистемы HVAC (SUB DISP LCD BL+)
|
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
Е1
|
BLU
*
|
Регулятор яркости подсветки панели управления (ILL−)
|
|
E2
|
GRY
*
|
Сигнал включения приборов освещения
|
|
Е3
|
———
|
Не используется
|
|
E4
|
RED
|
Блок климат-контроля (DISP CLK)
|
|
E5
|
YEL
|
Блок климат-контроля (AC SO)
|
|
*:
|
С навигацией
|
|
Гнездо
|
Провод
|
Соединяется с
|
|---|---|---|
|
F1
|
———
|
Модуль антенны (SIG)
|
|
F2
|
———
|
Модуль антенны (SHIELD (AM/FM))
|
|
F3
|
———
|
Модуль антенны (ANT +B)
|
