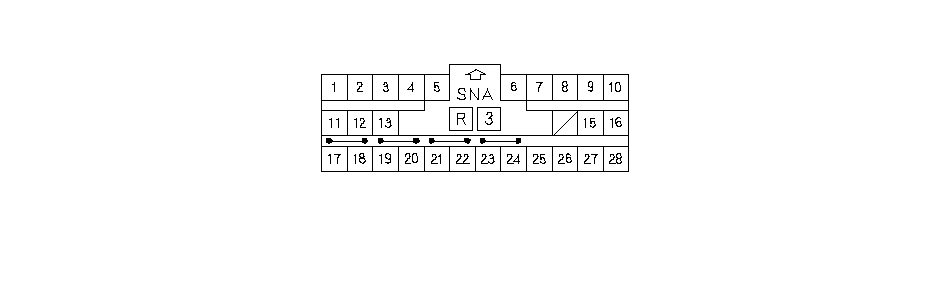

Входные и выходные сигналы блока SRS на разъеме В (28Р)
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
|---|---|---|---|
|
1
|
RED
|
LRP+
|
Источник питания натяжителя левого бокового ремня безопасности
|
|
2
|
BRN
|
LRP−
|
"Масса" натяжителя левого бокового ремня безопасности
|
|
3
|
GRN
|
RRP+
|
Источник питания натяжителя правого бокового ремня безопасности
|
|
4
|
LT BLU
|
RRP−
|
"Масса" натяжителя правого бокового ремня безопасности
|
|
5
|
GRY
|
SS—
|
"Масса" для датчика посадки переднего пассажира
|
|
6
|
LT GRN
|
SS+
|
Источник питания датчика посадки переднего пассажира
|
|
7
|
ORN
|
LBP+
|
Источник питания натяжителя замка левого бокового ремня безопасности
|
|
8
|
GRN
|
LBP−
|
"Масса" натяжителя левого бокового ремня безопасности
|
|
9
|
YEL
|
RBP+
|
Источник питания натяжителя замка правого бокового ремня безопасности
|
|
10
|
WHT
|
RBP−
|
"Масса" натяжителя замка правого бокового ремня безопасности
|
|
11
|
BLU
|
FLBC
|
Сигнал датчика замка левого бокового ремня безопасности
|
|
12
|
ORN
|
RLBC
|
Сигнал датчика замка заднего левого ремня безопасности
|
|
13
|
PUR
|
CBSC
|
Сигнал датчика замка заднего центрального ремня безопасности
|
|
14
|
———
|
Не используется
|
———
|
|
15
|
YEL
|
FRBC
|
Сигнал датчика замка правого бокового ремня безопасности
|
|
16
|
LT BLU
|
RRBC
|
Сигнал датчика замка заднего правого ремня безопасности
|
|
17
|
GRN
|
LSA+
|
Источник питания газогенератора левой боковой подушки безопасности
|
|
18
|
RED
|
LSA−
|
"Масса" газогенератора левой боковой подушки безопасности
|
|
19
|
WHT
|
RSA+
|
Источник питания газогенератора правой боковой подушки безопасности
|
|
20
|
BLU
|
RSA−
|
"Масса" газогенератора правой боковой подушки безопасности
|
|
21
|
BRN
|
LCA1+
|
Источник питания газогенератора левой шторки безопасности
|
|
22
|
BLU
|
LCA1−
|
"Масса" газогенератора левой шторки безопасности
|
|
23
|
GRY
|
RCA1+
|
Источник питания газогенератора правой шторки безопасности
|
|
24
|
RED
|
RCA1−
|
"Масса" газогенератора правой шторки безопасности
|
|
25
|
PNK
|
LBS1+
|
Источник питания датчика левого бокового удара (первого), датчика левого бокового удара (второго)
|
|
26
|
BLU
|
LBS1−
|
"Масса" датчика левого бокового удара (первого), датчика левого бокового удара (второго)
|
|
27
|
BRN
|
RBS1+
|
Источник питания первого датчика правого бокового удара, второго датчика правого бокового удара
|
|
28
|
LT GRN
|
RBS1−
|
"Масса" первого датчика правого бокового удара, второго датчика правого бокового удара
|
