  • Входные и выходные сигналы компьютера рулевого управления с электроусилителем (EPS) на разъеме D (28-контактном)

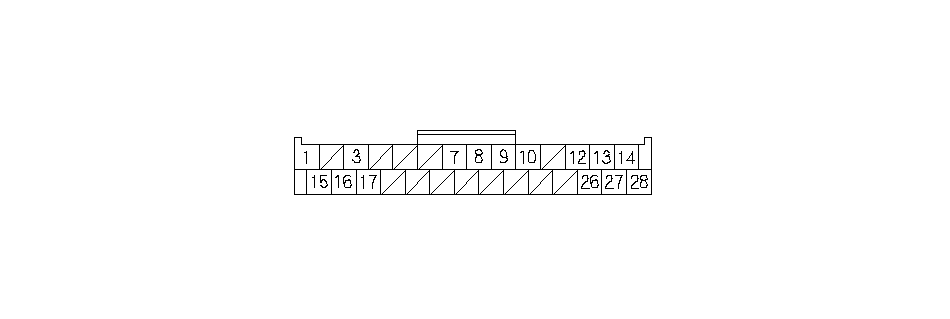

    28P РАЗЪЕМ D БЛОКА УПРАВЛЕНИЯ EPS

    Сторона проводов клемм-выходов

    }
    Номер клеммы
    Цвет провода
    Символ клеммы(Наименование)
    Описание
    Измерение
    Клеммы
    Условия включения (Ключ зажигания в положении ON (II))
    Напряжение
    1
    WHT (белый)
    CAN-H (CAN-HI)
    Электрическая цепь связи CAN
    ———
    ———
    ———
    3
    BLU (Синий)
    NEP (импульс двигателя)
    Определяет сигнал тахометра
    3−GND ("масса")
    Запустите двигатель
    3 В или меньше -6 В или больше
    7
    BRN (Коричневый)
    SCS (Сигнал проверки)
    Определяет сигнал от разъема проверки функционирования
    7−GND ("масса")
    Сигнал SCS не имеет "массы"
    Напряжение аккумулятора
    8
    BLU (Синий)
    VS 2 (датчик напряжения 2)
    Определяет сигнал от датчика момента
    ———
    ———
    ———
    9
    BRN (Коричневый)
    PVF (падение напряжения)
    Питает датчик момента
    ———
    ———
    ———
    10
    WHT (Белый)
    VS 1 (датчик напряжения 1)
    Определяет сигнал от датчика момента
    ———
    ———
    ———
    12
    PNK (Розовый)
    S1 (сигнал 1)
    Передача сигнала датчика углового положения электродвигателя
    ———
    ———
    ———
    13
    BLU (Синий)
    R1 (датчик углового положения электродвигателя 1)
    Передача сигнала датчика углового положения электродвигателя
    ———
    ———
    ———
    14
    BRN (Коричневый)
    S2 (сигнал 2)
    Передача сигнала датчика углового положения электродвигателя
    ———
    ———
    ———
    15
    RED (Красный)
    CAN-L (CAN-LO)
    электрическая цепь связи CAN
    ———
    ———
    ———
    16
    YEL (Желтый)
    IG 1(зажигание 1)
    Источник питания для включения системы
    16−GND ("масса")
    Ключ зажигания в положении ON (II)
    Напряжение аккумулятора
    Зажигание выключено (положение OFF)
    0 В
    17
    LT BLU (Голубой)
    K-LINE (разъем получения информации)
    Связывается с HDS
    17−GND ("масса")
    HDS не подключена
    Около 5 В
    26
    BRN (Коричневый)
    S3 (сигнал 3)
    Передача сигнала датчика углового положения электродвигателя
    ———
    ———
    ———
    27
    PNK (Розовый)
    R2 (датчик наклона электродвигателя 2)
    Передача сигнала датчика углового положения электродвигателя
    ———
    ———
    ———
    28
    BLU (Синий)
    S4 (сигнал 4)
    Передача сигнала датчика углового положения электродвигателя
    ———
    ———
    ———
