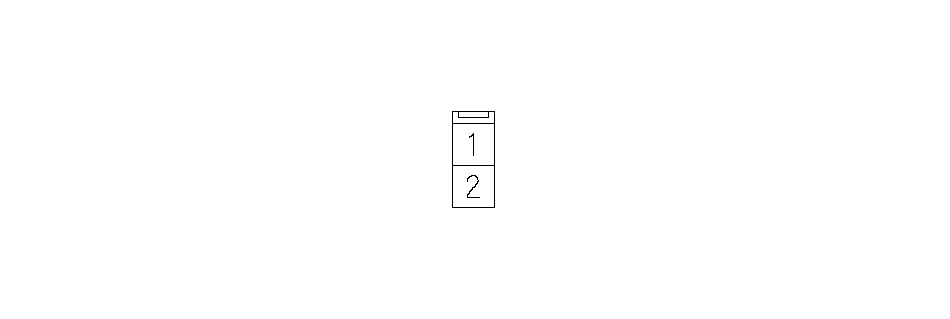

Входные и выходные сигналы EPS на разъеме А (2-контактном)
|
Номер клеммы
|
Цвет провода
|
Символ клеммы(Наименование)
|
Описание
|
Измерение
|
||
|---|---|---|---|---|---|---|
|
Клеммы
|
Условия включения (Ключ зажигания в положении ON (II))
|
Напряжение
|
||||
|
1
|
BLK (Черный)
|
PG("Масса" силового кабеля)
|
"Масса" электродвигателя исполнительного механизма
|
1−GND ("масса")
|
———
|
———
|
|
2
|
WHT (Белый)
|
+В("Плюс" аккумуляторной батареи)
|
Источник питания для электродвигателя исполнительного механизма
|
2−GND ("масса")
|
Постоянно
|
Напряжение аккумулятора
|
