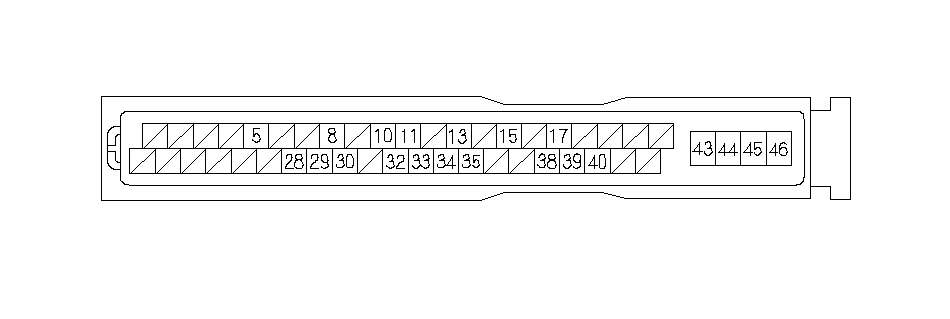

Вводы и выводы контрольного блока-модулятора VSA для 46Р разъема (продолжение).
|
Номер клеммы
|
Цвет провода
|
Обозначение на клемме
|
Описание
|
Измерения (отсоедините 46Р разъем блока управления - модулятора VSA)
|
|||
|---|---|---|---|---|---|---|---|
|
Клемма
|
Условия
|
Напряжение
|
|||||
|
28
|
PNK
|
FR-GND
|
Определяет сигнал датчика угловой скорости правого переднего колеса
|
———
|
———
|
———
|
|
|
29
|
GRN
|
FR +B
|
Определяет сигнал датчика угловой скорости правого переднего колеса
|
———
|
———
|
———
|
|
|
30
|
BLU
|
RR +B
|
Определяет сигнал датчика угловой скорости правого заднего колеса
|
———
|
———
|
———
|
|
|
32
|
GRN
|
ST-A
|
Определяет сигнал датчика угла поворота рулевого колеса
|
———
|
———
|
———
|
|
|
33
|
ORN
|
SVCC
|
Источник питания датчика угла поворота рулевого колеса
|
———
|
———
|
———
|
|
|
34
|
RED
|
FL +B
|
Определяет сигнал датчика угловой скорости левого переднего колеса
|
———
|
———
|
———
|
|
|
35
|
BRN
|
S-GND
|
Заземление датчика угла поворота рулевого колеса
|
———
|
———
|
———
|
|
|
38
|
RED
|
CAN-L
|
Цепь обмена данных F-CAN
|
———
|
———
|
———
|
|
|
39
|
WHT
|
CAN-H
|
Цепь обмена данных F-CAN
|
———
|
———
|
———
|
|
|
40
|
YEL
|
IG1
|
Источник питания для включения системы
|
40−GND ("масса")
|
Ключ зажигания в положении ON (II)
|
Напряжение аккумулятора
|
|
|
43
|
BLK
|
GND2
|
"Масса" блока управления-модулятора VSA (с системой VSA)
|
43−GND ("масса")
|
Постоянно
|
Максимум 0,1 В
|
|
|
44
|
WHT
|
+B SOL
|
Источник питания реле клапана
|
44−GND ("масса")
|
Постоянно
|
Напряжение аккумулятора
|
|
|
45
|
RED
|
+B MOT
|
Напряжение питания реле включения электродвигателя
|
45−GND ("масса")
|
Постоянно
|
Напряжение аккумулятора
|
|
|
46
|
BLK
|
GND1
|
"Масса" электродвигателя насоса
|
46−GND ("масса")
|
Постоянно
|
Максимум 0,1 В
|
|
