Свойства ABS

Управление системой антиблокировки

Без ABS, во время торможения автомобиля на скорости возможно блокирование колес до того, как автомобиль полностью остановится. В случае блокировки передних колес при торможении теряется управляемость автомобиля, а в случае блокировки задних колес теряется курсовая устойчивость автомобиля, появляется возможность заноса. С ABS система выполняет функции регулирования степени проскальзывания колес, обеспечивая максимальное сцепление шин с дорожным покрытием, управляемость и устойчивость автомобиля. Система ABS подсчитывает степень проскальзывания, основываясь на показаниях скорости всех четырех колес; потом она контролирует давление тормозной жидкости для достижения заданной степени скольжения.

Коэффициент сцепления шины с дорожным покрытием

КОЭФФИЦИЕНТ
ТРЕНИЯ

РАСЧЕТНЫЙ КОЭФФИЦИЕНТ СКОЛЬЖЕНИЯ

НАПРАВЛЕНИЕ
ВРАЩЕНИЯ

РАДИАЛЬНОЕ
НАПРАВЛЕНИЕ
НАПРАВЛЕНИЯ
ПОВОРОТА

СТЕПЕНЬ СКОЛЬЖЕНИЯ

}

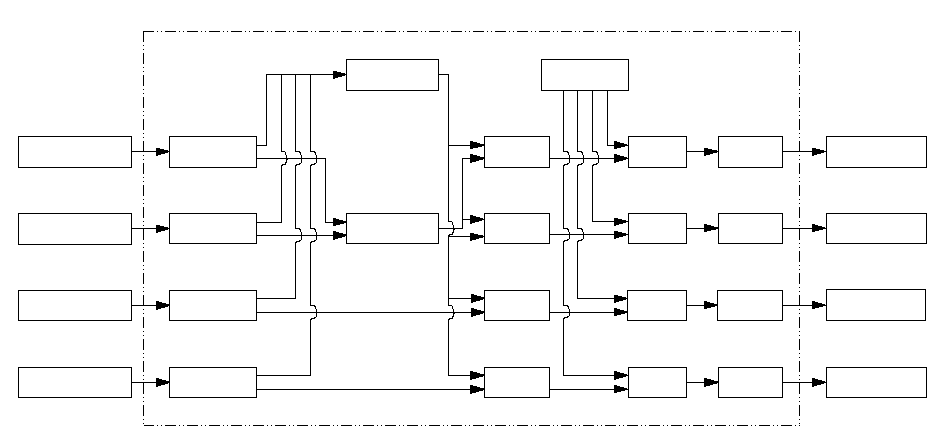

Основное управление

Электронный блок управления определяет угловую скорость вращения колес по сигналам датчиков угловой скорости вращения колес, затем определяется скорость движения автомобиля по полученным значениям скоростей вращения колес. Электронный блок управления определяет истинную скорость автомобиля во время торможения по значению замедления автомобиля.

Электронный блок ABS определяет степень проскальзывания каждого из колес, передавая управляющий сигнал на электромагнитный клапан блока модулятора, если тепень проскальзывания больше определенного предела.

Возможны три режима гидравлического управления: Режим повышения давления, уменьшения давления, удержания давления.

ЛЕВЫЙ ЗАДНИЙ
ДАТЧИК КОЛЕСА

ПРАВЫЙ ЗАДНИЙ
ДАТЧИК КОЛЕСА

ЛЕВЫЙ ПЕРЕДНИЙ
ДАТЧИК КОЛЕСА

ПРАВЫЙ ПЕРЕДНИЙ
ДАТЧИК КОЛЕСА

Выбрать
низкую скорость
вращения колеса

Определить
скорость автомобиля

Электромагнитный
привод

ПРАВЫЙ ЗАДНИЙ
ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН

ЛЕВЫЙ ЗАДНИЙ
ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН

ПРАВЫЙ ПЕРЕДНИЙ
ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН

ЛЕВЫЙ ПЕРЕДНИЙ
ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН

БЛОК УПРАВЛЕНИЯ

Управление
системой ABS

Рекомендуемая
степень скольжения

Электромагнитный
привод

Управление
системой ABS

Электромагнитный
привод

Управление
системой ABS

Электромагнитный
привод

Управление
системой ABS

ПРАВЫЙ ПЕРЕДНИЙ

ЛЕВЫЙ ПЕРЕДНИЙ

Определить
скорость
вращения колеса

Определить
степень
скольжения

ЗАДНИЙ ПРАВЫЙ

ЛЕВЫЙ ЗАДНИЙ

Определить
степень
скольжения

Определить
скорость
вращения колеса

}
