Расположение электропроводки топливной системы и системы выпуска отработанных газов

Применимость для следующих годов выпуска и кузовов: 2007, FN2

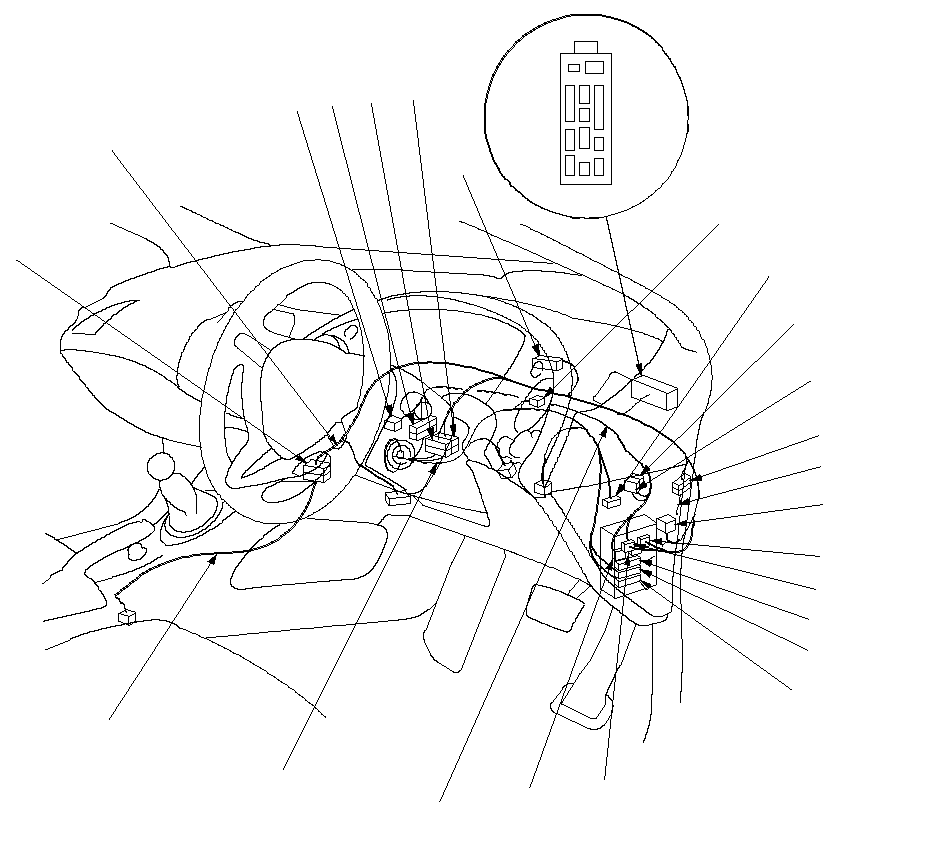

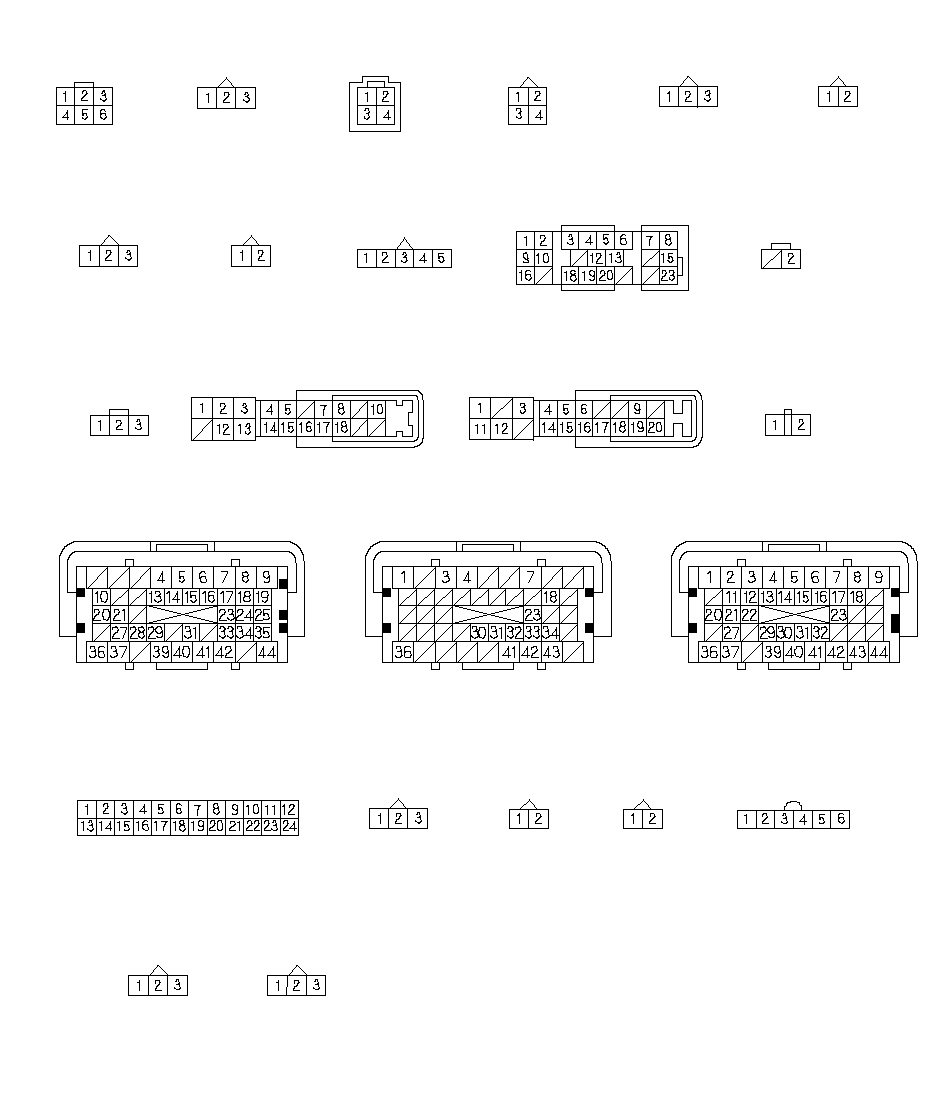

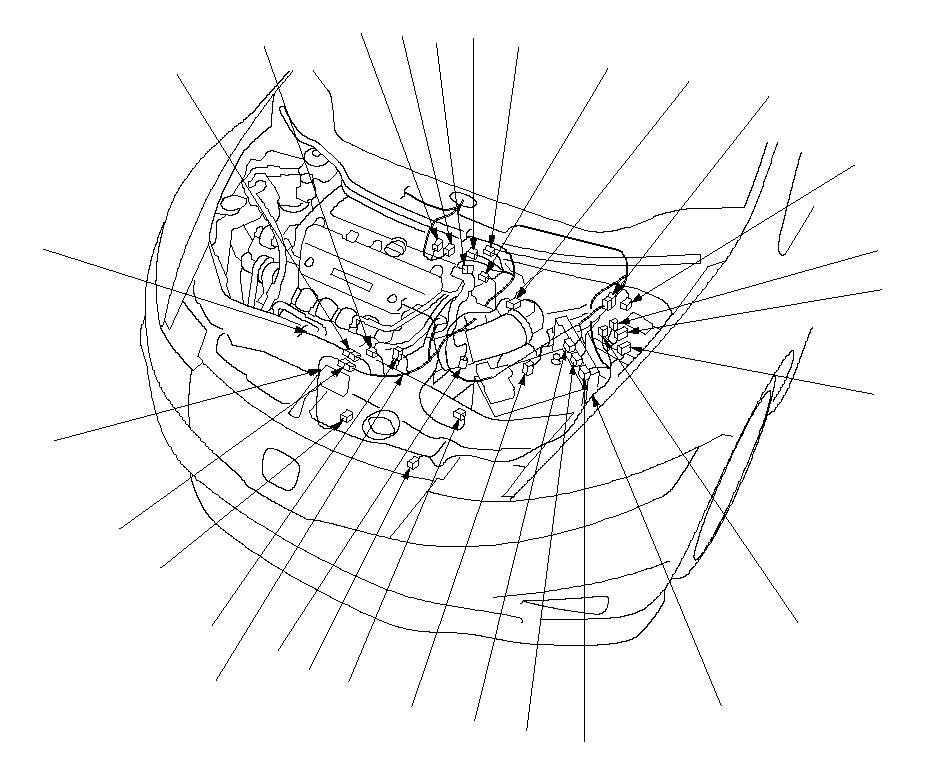

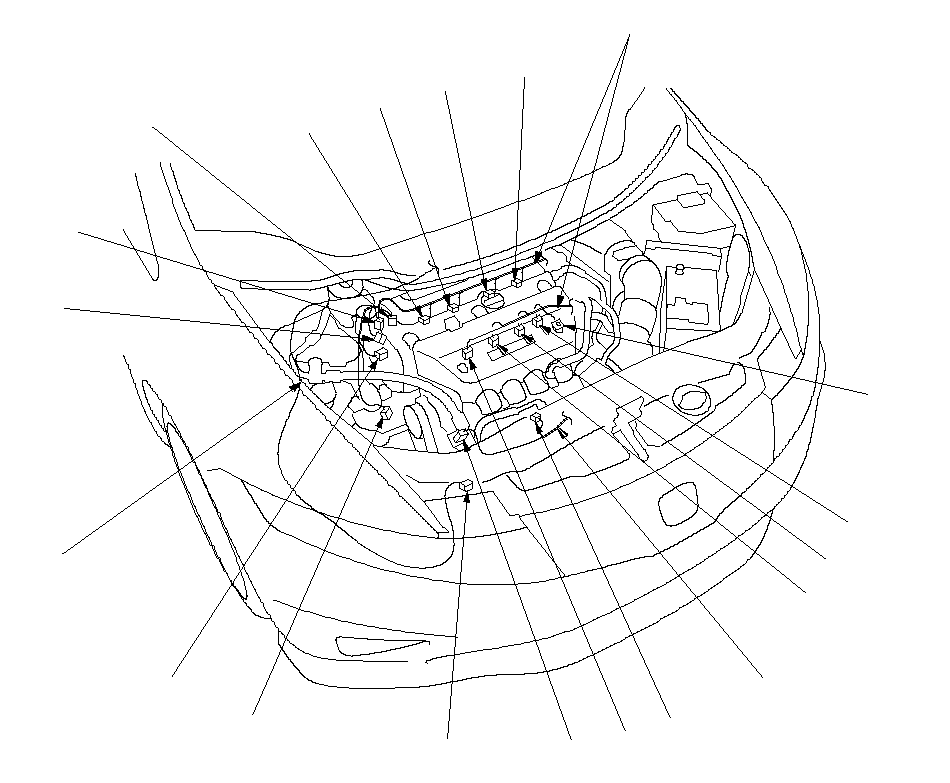

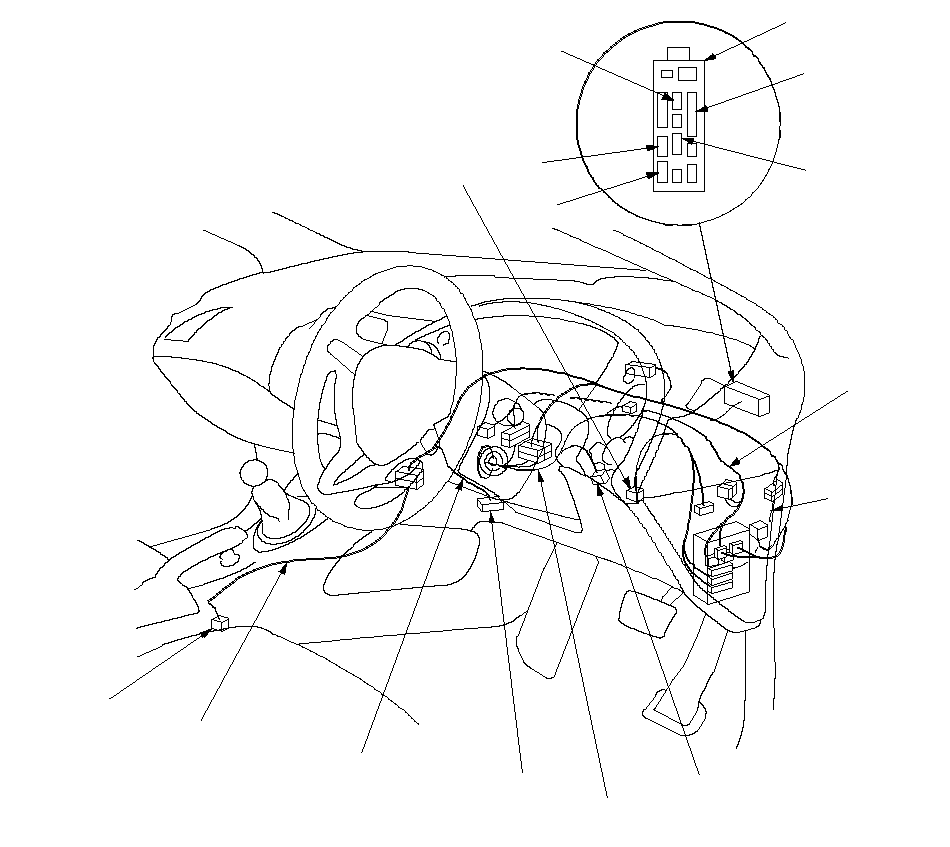

Электрическая схема блока ЕСМ (продолжение)

Автомобиль с ПРК

ЖГУТ ПРОВОДОВ
МОТОРНОГО ОТСЕКА

ДОПОЛНИТЕЛЬНЫЙ
ЖГУТ ПРОВОДОВ
ДАТЧИКА УРОВНЯ
МОТОРНОГО МАСЛА

ЖГУТ ПРОВОДОВ
СТАРТЕРА

ЖГУТ
ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

}

24-КОНТАКТНЫЙ ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ
(19)

ДАТЧИК
ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ (ECT)
2 (21)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
БЛОКИРОВКИ
ЗАДНЕГО ХОДА
(22)

ДАТЧИК
УРОВНЯ МАСЛА
В ДВИГАТЕЛЕ
(24)

3-КОНТАКТНЫЙ РАЗЪЕМ
(25)

БЛОК ДРОССЕЛЬНОЙ ЗАСЛОНКИ
(23)

ДАТЧИК ЧАСТОТЫ
ВРАЩЕНИЯ
ВТОРИЧНОГО ВАЛА
(ПРОМЕЖУТОЧНОГО
ВАЛА)
(20)

ECM A (□) (16)*

ECM C (○) (18)*

ECM B (△) (17)*

ВТОРИЧНЫЙ ДАТЧИК
HO2S (ДАТЧИК 2)
(4)

ДАТЧИК MAF/
ДАТЧИК IAT
(9)

23P РАЗЪЕМ (10)

БЛОК D РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА
(14)

БЛОК F
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА (15)

ELD (12)

БЛОК E РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА
(13)

ПРОВЕРКА
РАЗЪЕМА
ТАХОМЕТРА (11)

ДАТЧИК АБСОЛЮТНОГО
ДАВЛЕНИЯ ВОЗДУХА ВО
ВПУСКНОМ КОЛЛЕКТОРЕ
(MAР)
(2)

ДАТЧИК
ОТНОШЕНИЯ МАССЫ
ВОЗДУХА К МАССЕ
ТОПЛИВА (А/F)
(ДАТЧИК 1)
(3)

ДАТЧИК А
ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (СМР)
(5)

КЛАПАН ПРОДУВКИ
БАЧКА
АБСОРБЕРА СИСТЕМЫ
УЛАВЛИВАНИЯ ПАРОВ
ТОПЛИВА (6)

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (СМР)
(7)

ДАТЧИК
ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ (ECT)
1 (8)

6Р ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ
(1)

ПРИМЕЧАНИЕ:
· Разъем с клеммами-входами (двойной контур): вид со стороны клемм
· Разъем с клеммами-входами (одинарный контур): вид со стороны проводов
*: Разъем с клеммами-входами (одинарный контур): вид со стороны клемм

}

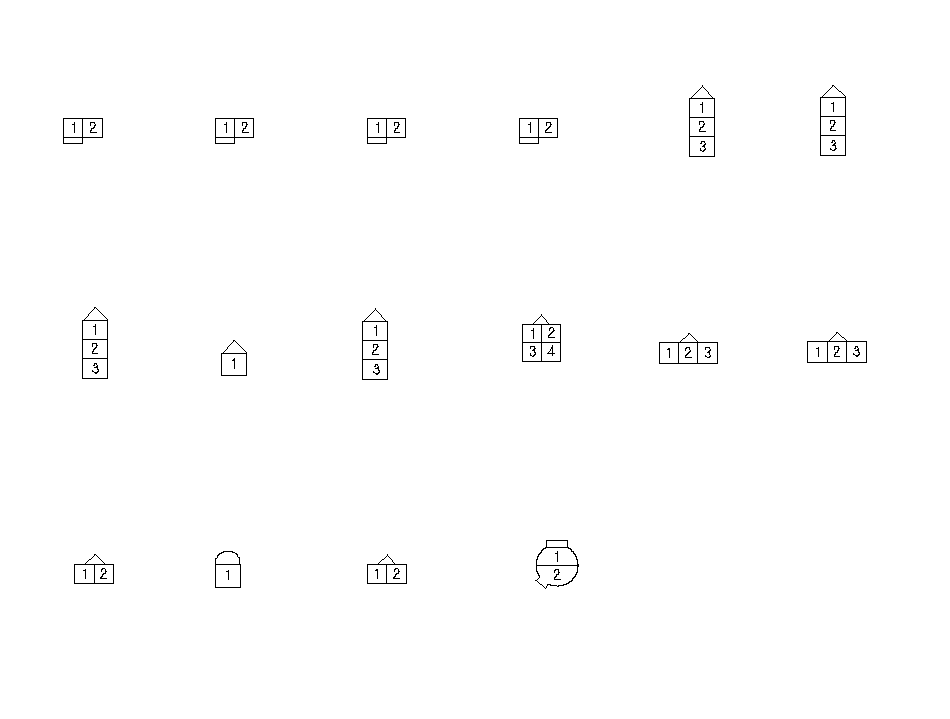

Электрическая схема блока ЕСМ (продолжение)

Автомобиль с ПРК

ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ЖГУТ ПРОВОДОВ СТАРТЕРА

ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

G101

}

КАТУШКА
ЗАЖИГАНИЯ № 2
(7)

ДАТЧИК
ДЕТОНАЦИИ
(8)

ГЕНЕРАТОР
(10)

ДАТЧИК ДАВЛЕНИЯ
КОНДИЦИОНЕРА (11)

ДАТЧИК CKP
(12)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
(13)
РЕГУЛИРОВАНИЯ
ПОДАЧИ
МАСЛА В СИСТЕМУ VTC

КОНТАКТНЫЙ ДАТЧИК
ДАВЛЕНИЯ
МАСЛА
(14)

КОНТАКТНЫЙ ДАТЧИК
ДАВЛЕНИЯ МАСЛА
КОРОМЫСЛА (16)

ИНЖЕКТОР № 1
(1)

ИНЖЕКТОР № 2
(2)

ИНЖЕКТОР № 3
(3)

ИНЖЕКТОР № 4
(4)

КАТУШКА
ЗАЖИГАНИЯ № 4
(5)

КАТУШКА
ЗАЖИГАНИЯ № 3
(6)

КАТУШКА
ЗАЖИГАНИЯ № 1
(9)

КЛАПАН
УПРАВЛЕНИЯ МАСЛОМ
КОРОМЫСЛА
(15)

ПРИМЕЧАНИЕ:
· Разъем с клеммами-входами (двойной контур): вид со стороны клемм
· Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

}

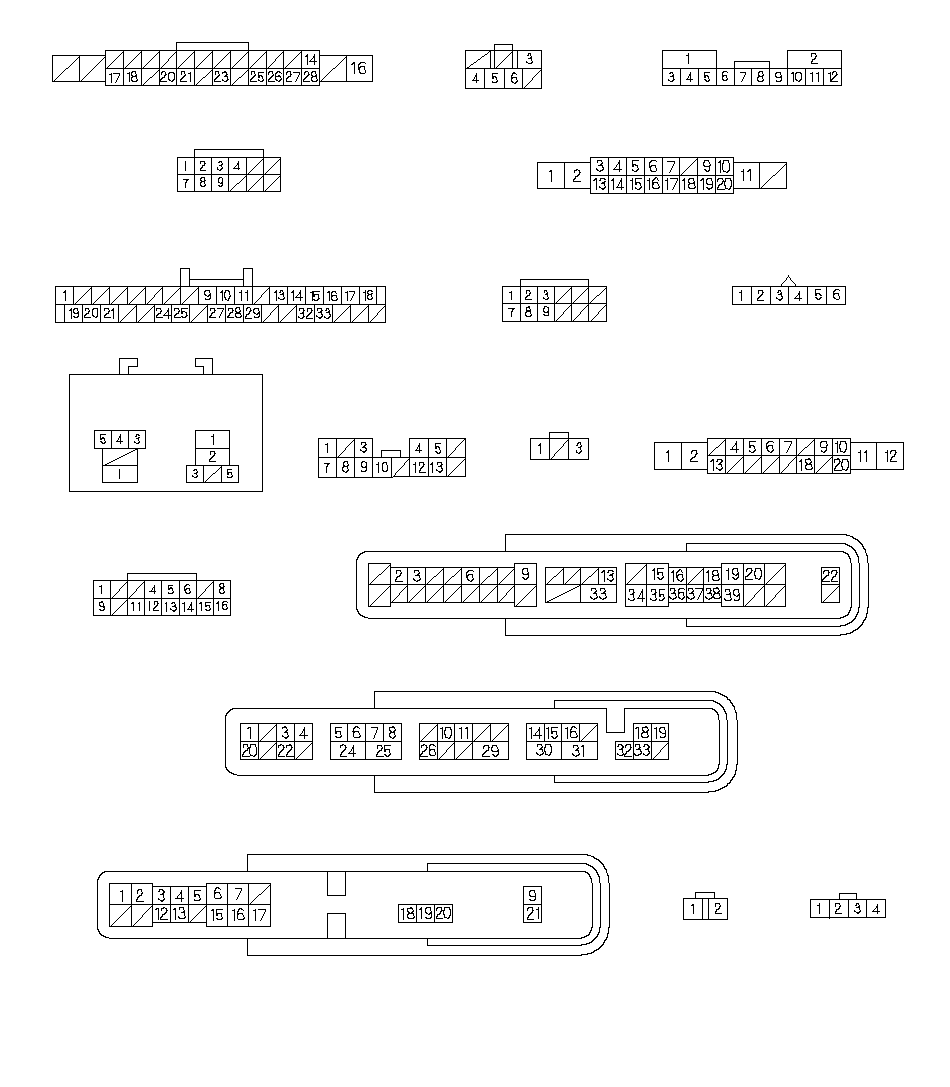

Электрическая схема блока ЕСМ (продолжение)

Автомобиль с ПРК

ЖГУТ ПРОВОДОВ
МОТОРНОГО ОТСЕКА

ЖГУТ ПРОВОДОВ
КОМБИНИРОВАННОГО ВЫКЛЮЧАТЕЛЯ

ЖГУТ ПРОВОДОВ
ПАНЕЛИ УПРАВЛЕНИЯ

ЖГУТ ПРОВОДОВ
ПОЛА

ПРАВЫЙ
ЖГУТ ПРОВОДОВ

}

14Р (14Р) РАЗЪЕМ (11)

12Р РАЗЪЕМ (3)

ИНЕРЦИОННЫЙ
ВЫКЛЮЧАТЕЛЬ (12)

БЛОК
R РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ (13)

РЕЛЕ,
ПРЕРЫВАЮЩЕЕ
ПОДАЧУ ТОКА
НА СТАРТЕР
10 (2)

РЕЛЕ
БЛОКИРАТОРА (9)

28P CONNECTOR (1)

IGNITION SWITCH (2)

БЛОК G РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ (17)

БЛОК С (19) РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ
ПОД
ПАНЕЛЬЮ
ПРИБОРОВ

БЛОК E РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ (15)

БЛОК F РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ (16)

БЛОК
D РЕЛЕ/
ПРЕДОХРАНИЕТЕЛЕЙ ПОД
ПАНЕЛЬЮ
ПРИБОРОВ (18)

БЛОК
Q РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ
ПРИБОРОВ (14)

МОДУЛЬ УПРАВЛЕНИЯ ПРИБОРАМИ
(ТАХОМЕТРОМ) (6)

ДАТЧИК АРР (8)

12Р
ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ
(7)

12Р РАЗЪЕМ (4)

20P РАЗЪЕМ (5)

}

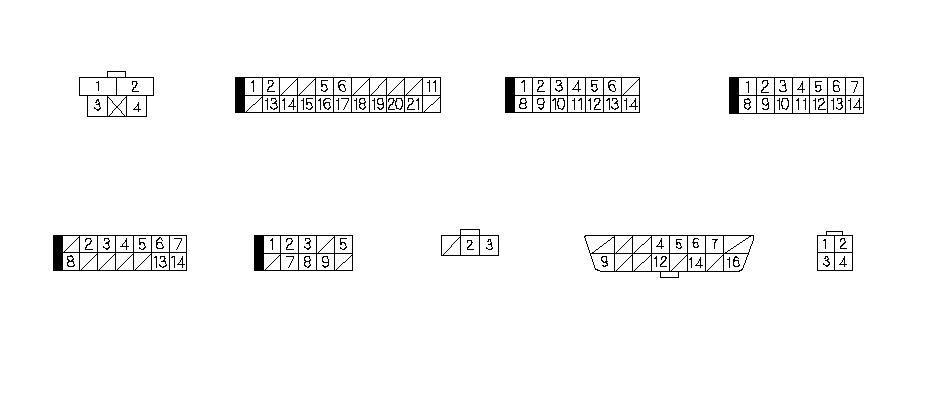

Электрическая схема блока ЕСМ (продолжение)

Автомобиль с ПРК

ЖГУТ ПРОВОДОВ
МОТОРНОГО ОТСЕКА

ЖГУТ ПРОВОДОВ
КОМБИНИРОВАННОГО
ВЫКЛЮЧАТЕЛЯ

ЖГУТ ПРОВОДОВ
ПАНЕЛИ УПРАВЛЕНИЯ

ЖГУТ ПРОВОДОВ
ПОЛА

КЛЕММНАЯ КОРОБКА

ПРАВЫЙ
ЖГУТ ПРОВОДОВ

}

КЛЕММНАЯ КОРОБКА (4)

ПЕРЕКЛЮЧАТЕЛЬ
ПОЛОЖЕНИЯ
ПЕДАЛИ ТОРМОЗА (1)

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ
(8)*

КЛЕММНАЯ КОРОБКА (5)

КЛЕММНАЯ КОРОБКА (3)

КЛЕММНАЯ КОРОБКА (2)

ТОПЛИВНЫЙ НАСОС (9)

КЛЕММНАЯ КОРОБКА (6)

ПЕРЕКЛЮЧАТЕЛЬ
ПОЛОЖЕНИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ
(7)

}
