Расположение электропроводки топливной системы и системы выпуска отработанных газов

Применимость для следующих годов выпуска и кузовов: 2007, FN2

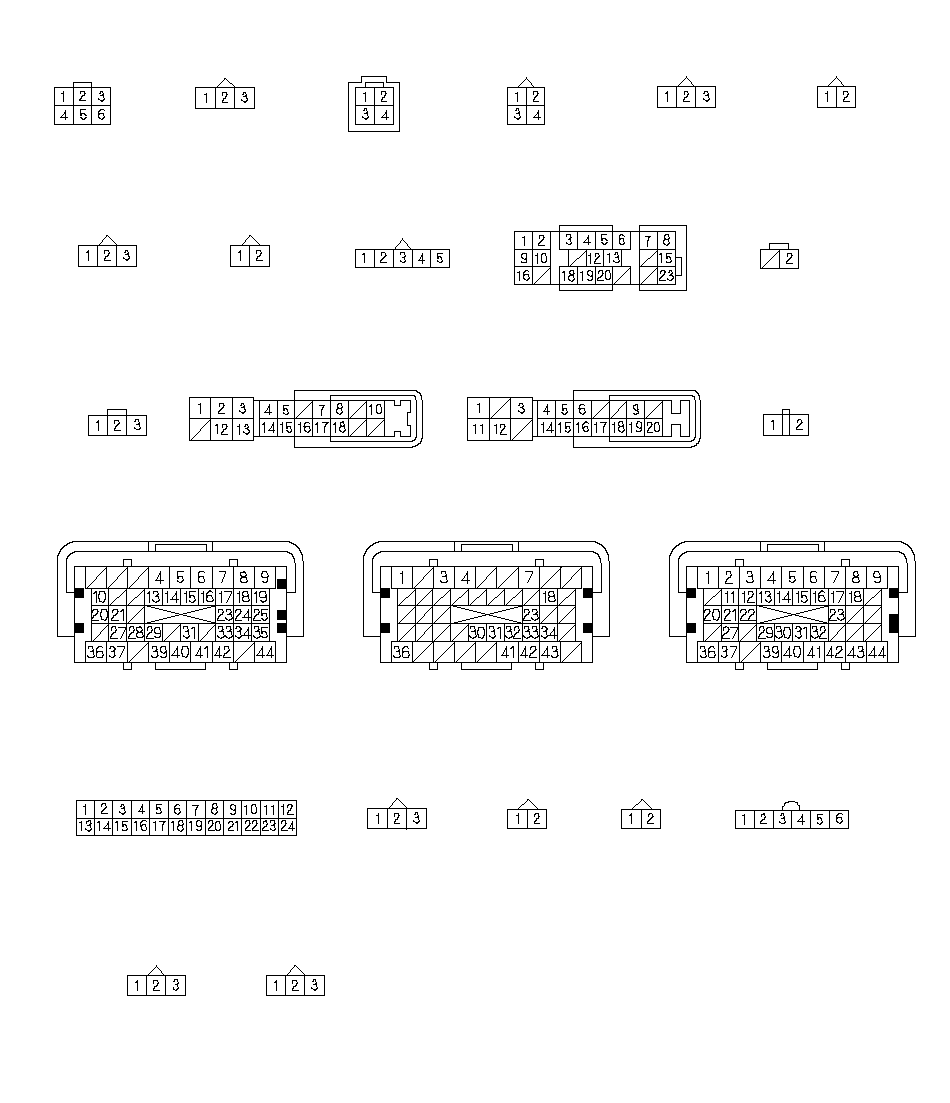

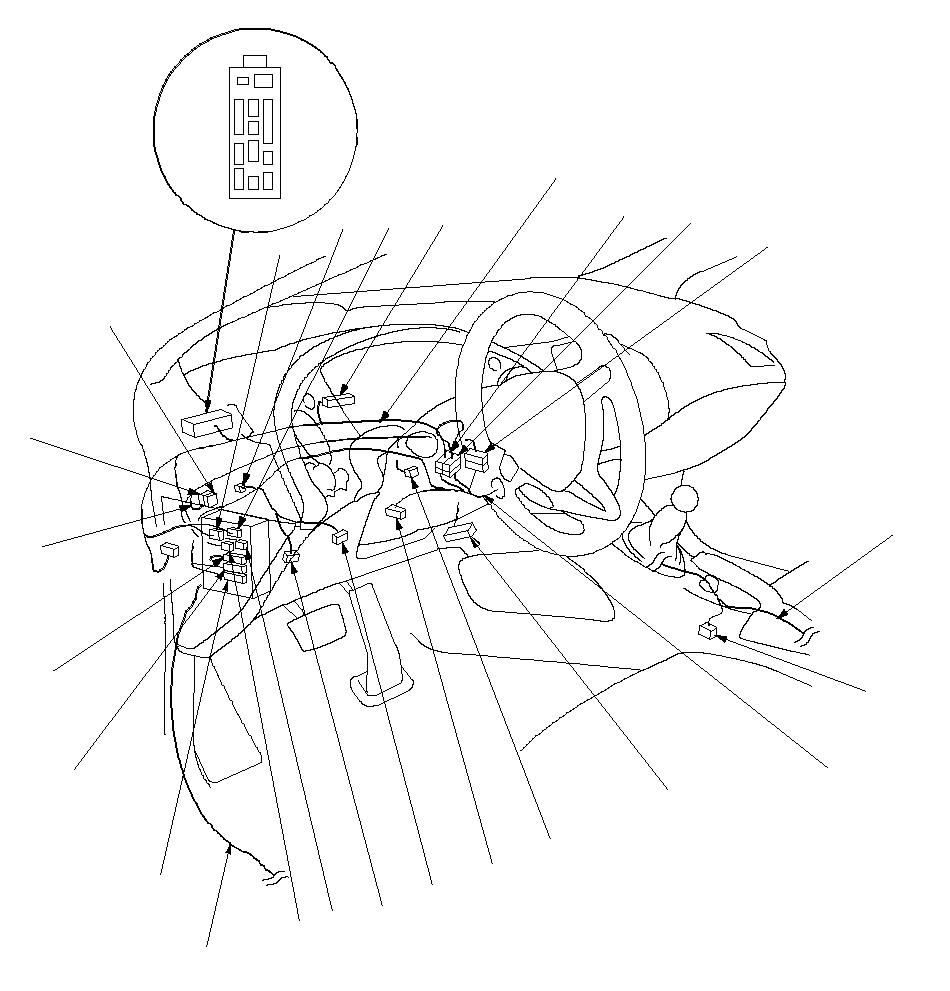

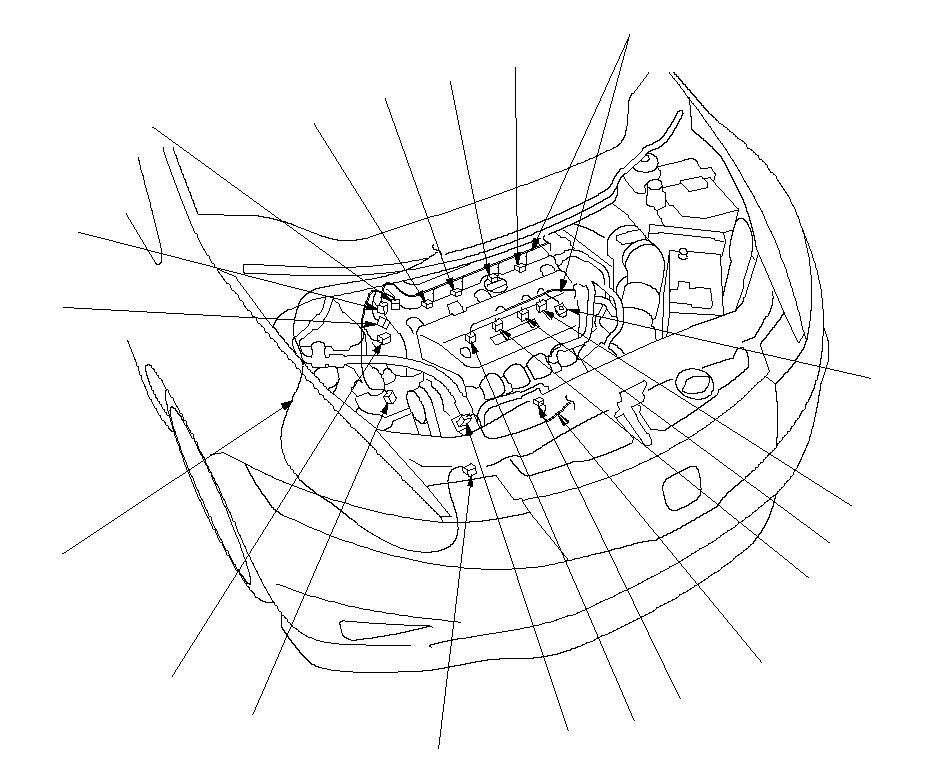

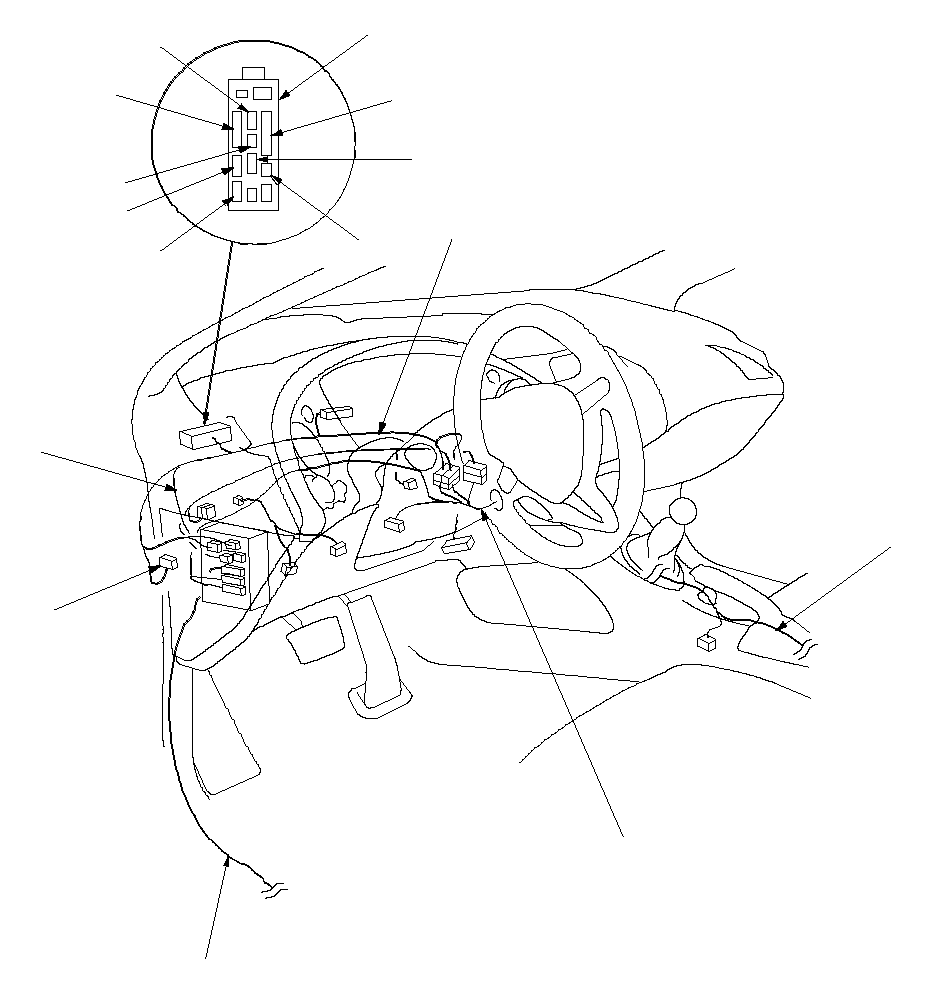

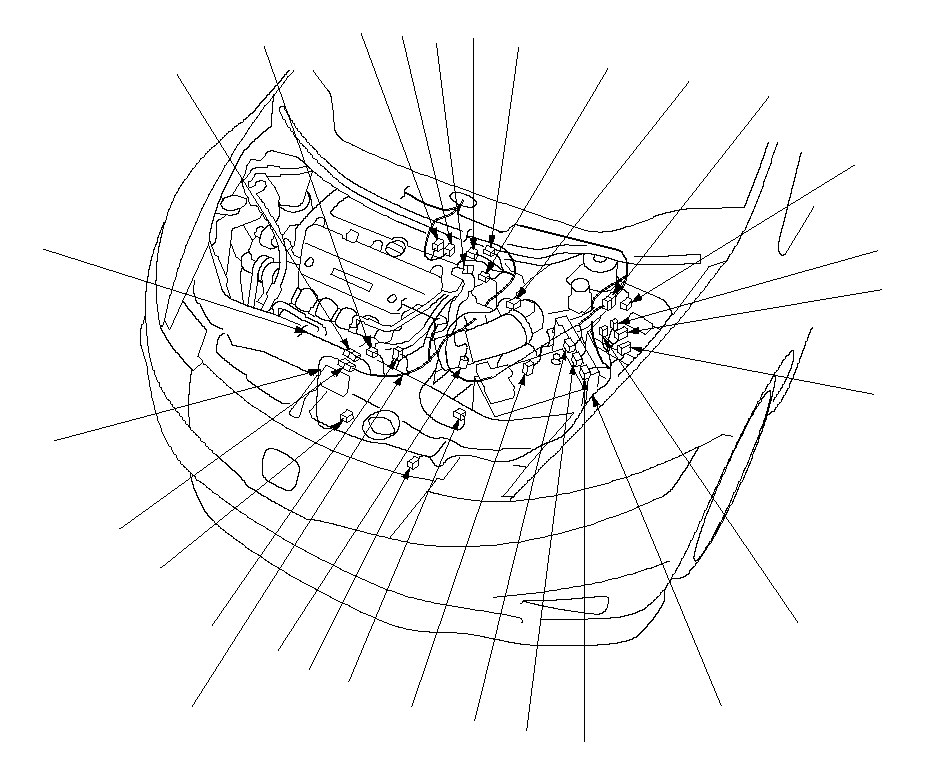

Электрическая схема блока ЕСМ (продолжение)

Автомобиль с ЛРК

ЖГУТ ПРОВОДОВ
МОТОРНОГО ОТСЕКА

ДОПОЛНИТЕЛЬНЫЙ
ЖГУТ ПРОВОДОВ
ДАТЧИКА УРОВНЯ
МОТОРНОГО МАСЛА

ЖГУТ ПРОВОДОВ
СТАРТЕРА

ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

}

24-КОНТАКТНЫЙ
ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ
(19)

ДАТЧИК
ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ (ECT)
2 (21)

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
БЛОКИРОВКИ
ЗАДНЕГО ХОДА
(22)

ДАТЧИК
УРОВНЯ МАСЛА
В ДВИГАТЕЛЕ
(24)

3-КОНТАКТНЫЙ РАЗЪЕМ
(25)

БЛОК ДРОССЕЛЬНОЙ ЗАСЛОНКИ
(23)

ДАТЧИК ЧАСТОТЫ
ВРАЩЕНИЯ
ВТОРИЧНОГО ВАЛА
(ПРОМЕЖУТОЧНОГО ВАЛА)
(20)

ECM A (□) (16)*

ECM C (○) (18)*

ECM B (△) (17)*

ВТОРИЧНЫЙ ДАТЧИК
HO2S (ДАТЧИК 2)
(4)

ДАТЧИК MAF/
ДАТЧИК IAT
(9)

23P РАЗЪЕМ (10)

БЛОК D РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА
(14)

БЛОК F
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА (15)

ELD (12)

БЛОК E РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА
(13)

ПРОВЕРКА
РАЗЪЕМА
ТАХОМЕТРА (11)

ДАТЧИК АБСОЛЮТНОГО
ДАВЛЕНИЯ ВОЗДУХА ВО
ВПУСКНОМ
КОЛЛЕКТОРЕ (MAР)
(2)

ДАТЧИК ОТНОШЕНИЯ
МАССЫ ВОЗДУХА К
МАССЕ ТОПЛИВА (А/F)
(ДАТЧИК 1)
(3)

ДАТЧИК А ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (СМР)
(5)

КЛАПАН ПРОДУВКИ
БАЧКА
АБСОРБЕРА СИСТЕМЫ
УЛАВЛИВАНИЯ ПАРОВ
ТОПЛИВА (6)

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА (СМР)
(7)

ДАТЧИК ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ (ECT)
1 (8)

6Р ЭЛЕКТРИЧЕСКИЙ
РАЗЪЕМ
(1)

ПРИМЕЧАНИЕ:
· Разъем с клеммами-входами (двойной контур): вид со стороны клемм
· Разъем с клеммами-входами (одинарный контур): вид со стороны проводов
*: Разъем с клеммами-входами (одинарный контур): вид со стороны клемм

}

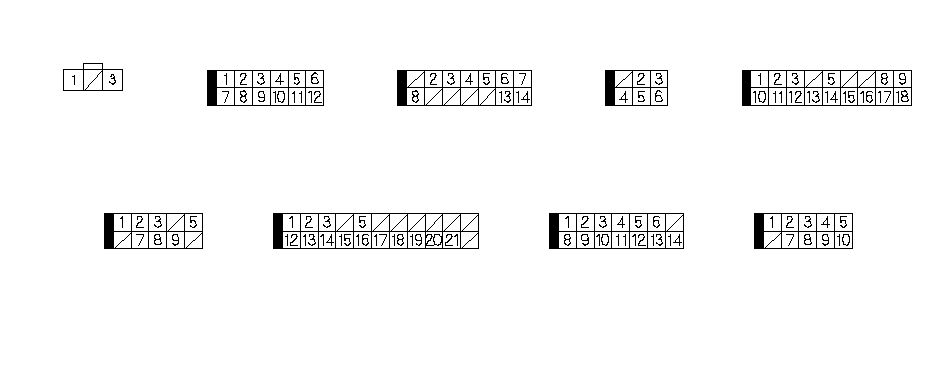

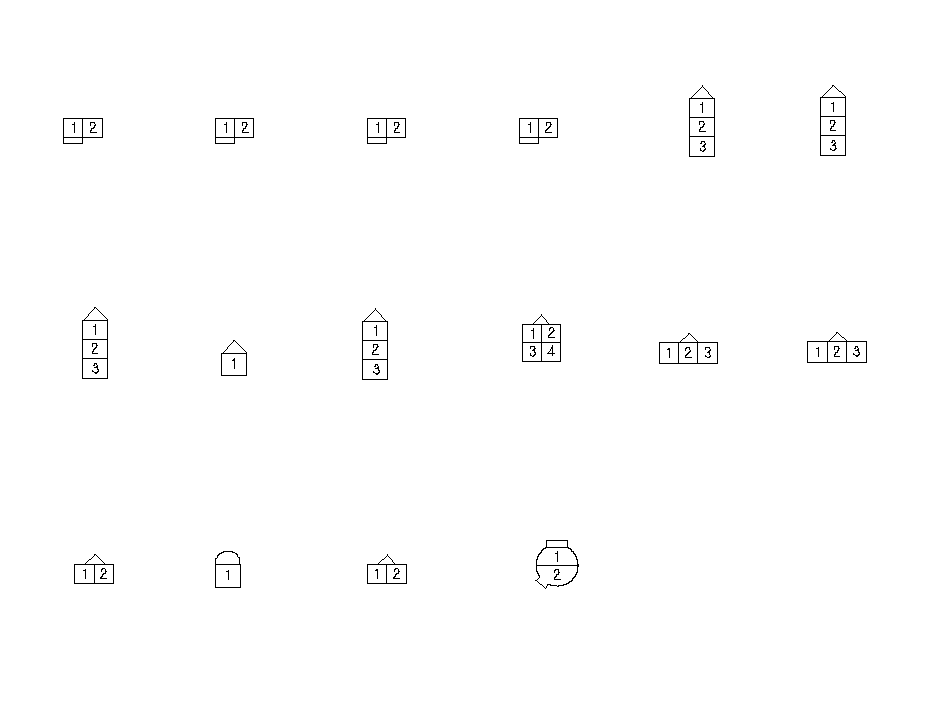

Электрическая схема блока ЕСМ (продолжение)

Автомобиль с ЛРК

ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

ЖГУТ ПРОВОДОВ СТАРТЕРА

ЖГУТ ПРОВОДОВ
МОТОРНОГО
ОТСЕКА

G101

}

КАТУШКА
ЗАЖИГАНИЯ № 2
(7)

ДАТЧИК
ДЕТОНАЦИИ
(8)

ГЕНЕРАТОР
(10)

ДАТЧИК ДАВЛЕНИЯ
КОНДИЦИОНЕРА (11)

ДАТЧИК CKP
(12)

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
(13)
РЕГУЛИРОВАНИЯ
ПОДАЧИ
МАСЛА В СИСТЕМУ VTC

КОНТАКТНЫЙ ДАТЧИК
ДАВЛЕНИЯ
МАСЛА
(14)

КОНТАКТНЫЙ ДАТЧИК
ДАВЛЕНИЯ МАСЛА
КОРОМЫСЛА (16)

ИНЖЕКТОР № 1
(1)

ИНЖЕКТОР № 2
(2)

ИНЖЕКТОР № 3
(3)

ИНЖЕКТОР № 4
(4)

КАТУШКА
ЗАЖИГАНИЯ № 4
(5)

КАТУШКА
ЗАЖИГАНИЯ № 3
(6)

КАТУШКА
ЗАЖИГАНИЯ № 1
(9)

КЛАПАН
УПРАВЛЕНИЯ МАСЛОМ
КОРОМЫСЛА
(15)

ПРИМЕЧАНИЕ:
· Разъем с клеммами-входами (двойной контур): вид со стороны клемм
· Разъем с клеммами-входами (одинарный контур): вид со стороны проводов

}

Электрическая схема блока ЕСМ (продолжение)

Автомобиль с ЛРК

ЖГУТ ПРОВОДОВ
ПОЛА

ЖГУТ ПРОВОДОВ
МОТОРНОГО ОТСЕКА

ЖГУТ ПРОВОДОВ
ПОЛА

ЖГУТ ПРОВОДОВ
КОМБИНИРОВАННОГО
ВЫКЛЮЧАТЕЛЯ

ЖГУТ ПРОВОДОВ
ПАНЕЛИ УПРАВЛЕНИЯ

}

БЛОК E РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ (20)

БЛОК F РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ (19)

БЛОК С
ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
ПОД ПАНЕЛЬЮ
УПРАВЛЕНИЯ (17)

БЛОК
D РЕЛЕ/
ПРЕДОХРАНИЕТЕЛЕЙ ПОД
ПАНЕЛЬЮ ПРИБОРОВ (16)

БЛОК G РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ (18)

ЗАМОК ЗАЖИГАНИЯ (12)

ПЕРЕКЛЮЧАТЕЛЬ
ПОЛОЖЕНИЯ
ПЕДАЛИ ТОРМОЗА (14)

ДАТЧИК АРР (13)

РАЗЪЕМ ПЕРЕДАЧИ ДАННЫХ
(11)*

МОДУЛЬ УПРАВЛЕНИЯ ПРИБОРАМИ
(ТАХОМЕТРОМ) (6)

БЛОК
R РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ (5)

РЕЛЕ, ПРЕРЫВАЮЩЕЕ
ПОДАЧУ ТОКА
НА СТАРТЕР
2 (2)

РЕЛЕ
БЛОКИРАТОРА (1)

12Р РАЗЪЕМ (7)

БЛОК
Q РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ
ПРИБОРОВ (3)

14-КОНТАКТНЫЙ (14Р) РАЗЪЕМ (8)

12-КОНТАКТНЫЙ (12Р) РАЗЪЕМ (9)

ТОПЛИВНЫЙ НАСОС (10)

12-КОНТАКТНЫЙ СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ
(4)

ПЕРЕКЛЮЧАТЕЛЬ
ПОЛОЖЕНИЯ ПЕДАЛИ
СЦЕПЛЕНИЯ
(15)

}

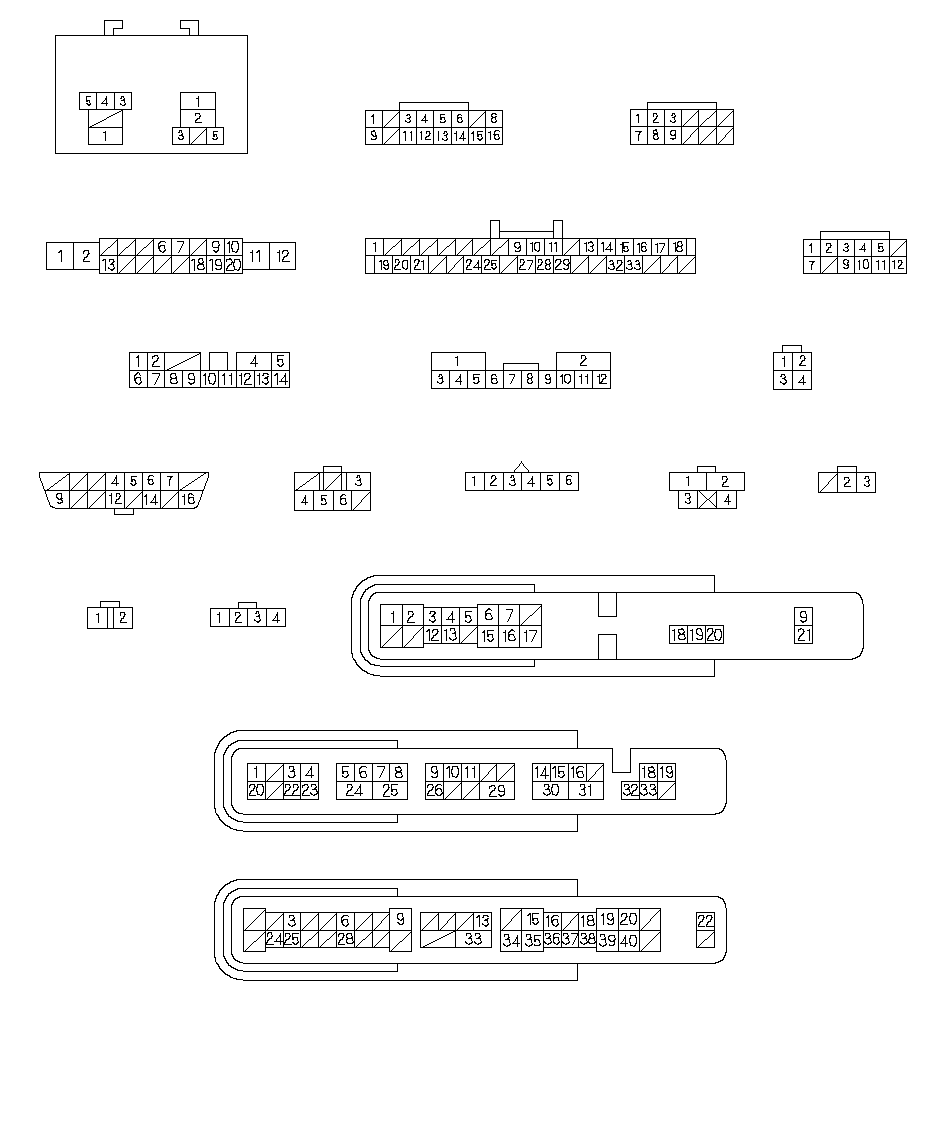

Электрическая схема блока ЕСМ (продолжение)

Автомобиль с ЛРК

ЖГУТ ПРОВОДОВ
ПОЛА

ЖГУТ ПРОВОДОВ
МОТОРНОГО ОТСЕКА

ЖГУТ ПРОВОДОВ
ПОЛА

ЖГУТ ПРОВОДОВ
КОМБИНИРОВАННОГО
ВЫКЛЮЧАТЕЛЯ

ЖГУТ ПРОВОДОВ
ПАНЕЛИ УПРАВЛЕНИЯ

КЛЕММНАЯ КОРОБКА

}

КЛЕММНАЯ КОРОБКА (8)

КЛЕММНАЯ КОРОБКА (4)

КЛЕММНАЯ КОРОБКА (6)

ИНЕРЦИОННЫЙ
ВЫКЛЮЧАТЕЛЬ (1)

КЛЕММНАЯ КОРОБКА (3)

КЛЕММНАЯ КОРОБКА (2)

КЛЕММНАЯ КОРОБКА (9)

КЛЕММНАЯ КОРОБКА (5)

КЛЕММНАЯ КОРОБКА (7)

}
