Электрическая схема приборов - Спидометр

B

A

MICU

BLU

BRN

BLU

BRN

12

BRN

BLU

11

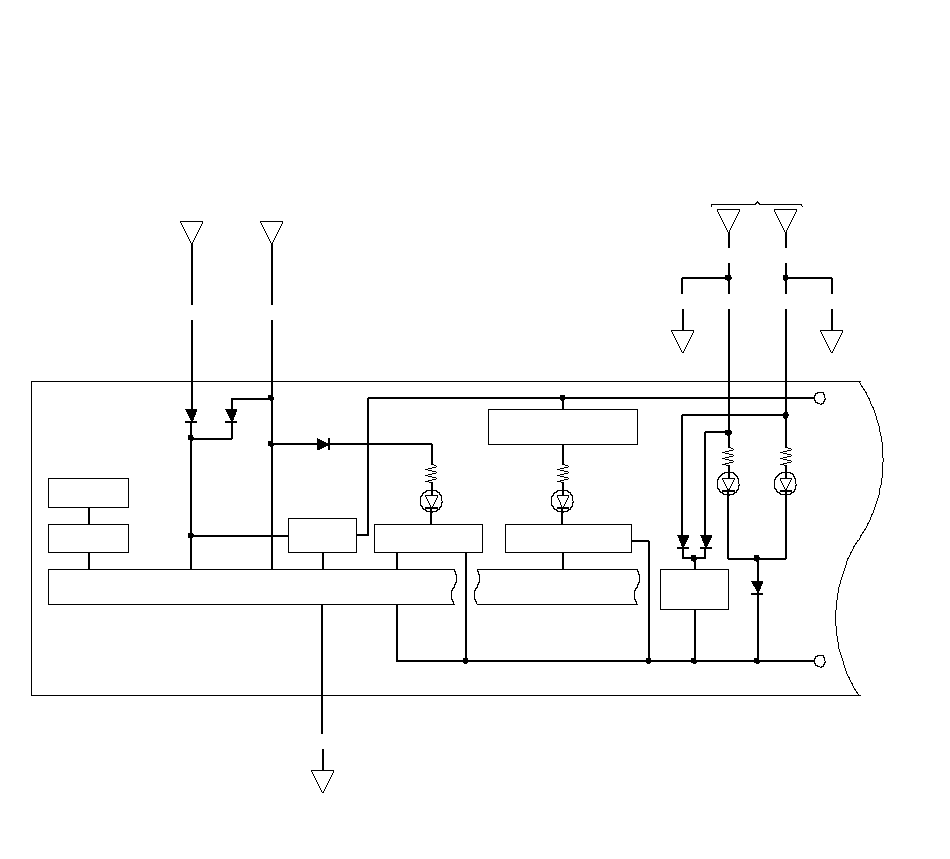

ОСНОВНАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ ИНДИКАТОРА

ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

5

LT BLU

2

1

WHT

ОСНОВНАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

LT GRN

7

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ
ПРИБОРОВ (СПИДОМЕТР)

6

МОДУЛЬ
УПРАВЛЕНИЯ
ПРИБОРАМИ
(ТАХОМЕТР)

СТАБИЛИЗИРУЮЩАЯ
ЦЕПЬ
10 В

ПРЕДОХРАНИТЕЛЬ
№.16 (15 A)
(БЛОК РЕЛЕ И
ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА )

ПРЕДОХРАНИТЕЛЬ №10 (7,5 A)

(БЛОК РЕЛЕ−ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ)

ГЛАВНЫЙ
АВАРИЙНЫЙ
СИГНАЛ
(LED)

СПИДОМЕТР
LCD

REV
СВЕТОВОЙ
ИНДИКАТОР
(LEDx3)

УПРАВЛЕНИЕ ПОДСВЕТКОЙ И
СХЕМА ЗАТЕМНЕНИЯ ДЛЯ ИНДИКАТОРА

ИНДИКАТОР
СИГНАЛА
ЛЕВОГО
ПОВОРОТА
(LED)

ИНДИКАТОР
СИГНАЛА
ПРАВОГО
ПОВОРОТА
(LED)

РЕЛЕ УКАЗАТЕЛЕЙ
ПОВОРОТА/
АВАРИЙНОЙ
СИГНАЛИЗАЦИИ
(ЗВУКОВОЙ
ОПОВЕЩАТЕЛЬ)

ПРАВЫЕ
УКАЗАТЕЛИ ПОВОРОТА

ЛЕВЫЕ
УКАЗАТЕЛИ ПОВОРОТА

B

A

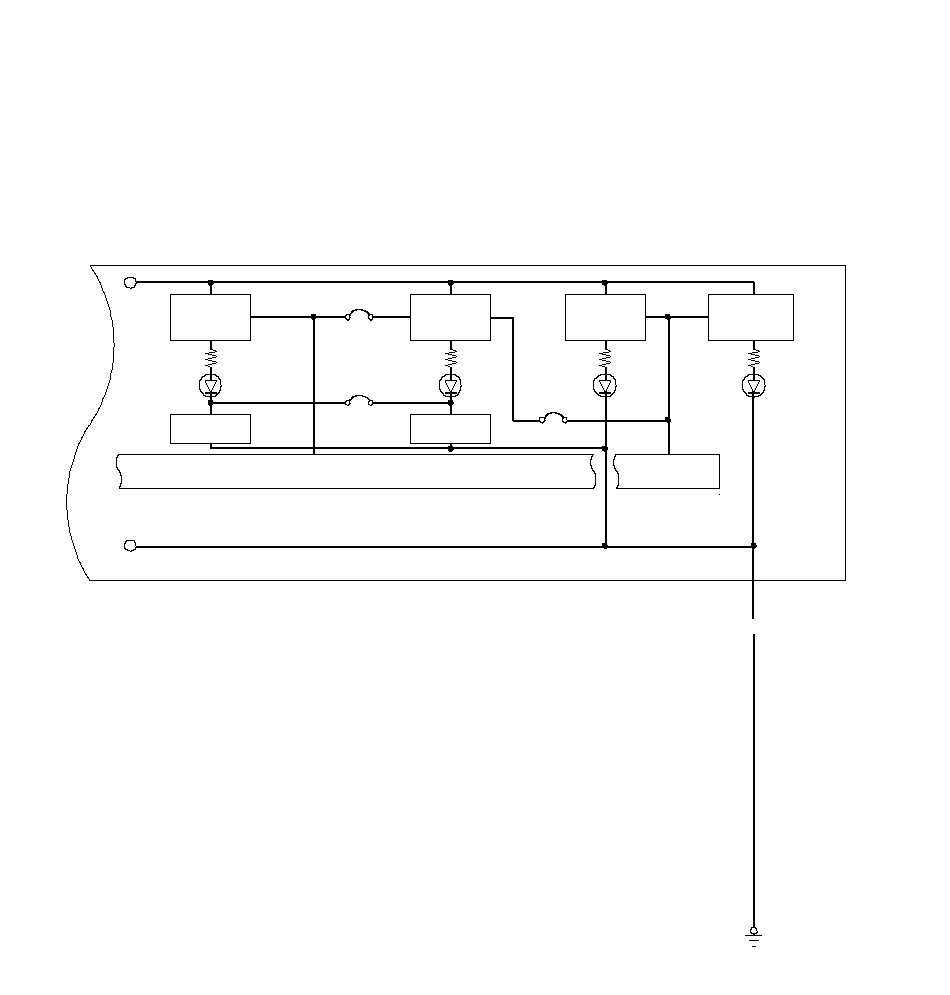

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ (СПИДОМЕТР)

(LED)

(LED)

(LED)

ОСНОВНАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

G503

ОСНОВНАЯ
ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ

BLK

4

УПРАВЛЕНИЕ
ПОДСВЕТКОЙ и
СХЕМА ЗАТЕМНЕНИЯ
ДЛЯ
ЖИДКОКРИСТАЛЛИЧЕСКОГО
ДИСПЛЕЯ (SP)

УПРАВЛЕНИЕ
ПОДСВЕТКОЙ и
СХЕМА ЗАТЕМНЕНИЯ
ДЛЯ
ЖИДКОКРИСТАЛЛИЧЕСКОГО
ДИСПЛЕЯ (DIAL)

УПРАВЛЕНИЕ
ПОДСВЕТКОЙ
И
СХЕМА ЗАТЕМНЕНИЯ
ДЛЯ i−ДИСКА VTEC

ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ ИНДИКАТОРА

УПРАВЛЕНИЕ
ПОДСВЕТКОЙ И
СХЕМА ЗАТЕМНЕНИЯ
ДЛЯ ИНДИКАТОРА

ЭЛЕКТРИЧЕСКАЯ
ЦЕПЬ
ИНДИКАТОРА

ИНДИКАТОР i−VTEC

(СВЕТОДИОД)
