Описание системы блокировки включения заднего хода МКП

На скорости автомобиля 20 км/ч и выше, ECM получат сигнал от датчика скорости вторичного (выходного) вала и активирует электромагнитный клапан блокировки включения передачи заднего хода, который задвигает стопорный кулачок B в закрытое положение. В результате рычаг переключения передач не может вернуться в положение заднего хода, делая невозможной работу передачи заднего хода. На скорости автомобиля 15 км/ч и ниже сигнал от датчика скорости вторичного (выходного) вала прерывается, выключая электромагнитный клапан блокировки включения передачи заднего хода. Стопорная возвратная пружина селектора оттягивает стопорный кулачок В селектора назад, позволяя рычагу переключения передач двигаться свободно, что позволяет включить передачу заднего хода.

Скорость автомобиля	Блокиратор	Выбор заднего хода
Выше 20 км/ч	ON (вкл.)	Не допускается
Ниже 15 км/ч	OFF (выкл.)	Допускается
Зажигание выключено (положение OFF)	OFF (выкл.)	Допускается

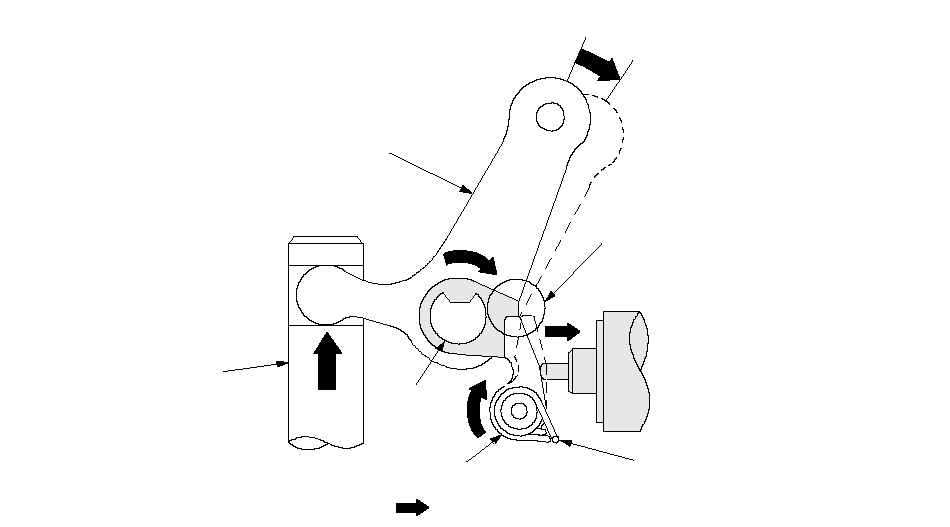

Выбор 5-ой/6-ой передачи

Выбор передачи заднего хода

Рычаг выбора

Рычаг изменения передач

Выберите
стопорный
кулачок А

Выберите стопорный кулачок В

Выберите стопорную возвратную пружину

Направление выбора заднего хода

Зафиксированное положение

Блокиратор ВЫКЛ.

}
