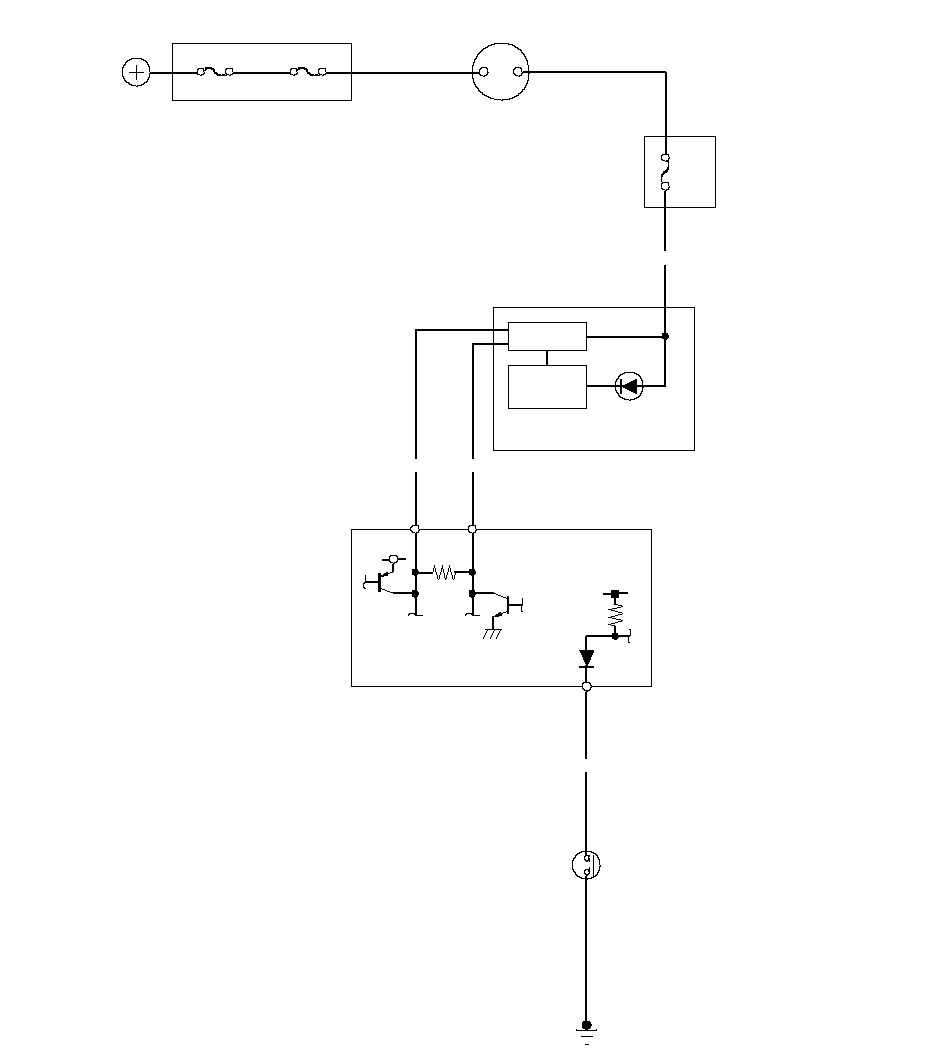

Электрическая схема цепи индикатора низкого давления масла

Применимость для следующих годов выпуска и кузовов: 2007, FN1

OPSW

CANL

CANH

СПЕЦИАЛЬНЫЙ
КЛЮЧ

LT BLU

12 В

5 В

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ

ЗАМОК ЗАЖИГАНИЯ

BAT

IG1

ЕСМ

A37

A36

RED

WHT

CPU

No.2 (50 A)

№ 10

(7,5 A)

АККУМУЛЯТОРНАЯ БАТАРЕЯ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

№ 1 (100 A)

YEL/RED

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

ИНДИКАТОР
НИЗКОГО ДАВЛЕНИЯ
МАСЛА

ДАТЧИК ДАВЛЕНИЯ МАСЛА
(Закрыт: низкое давление)

}
