Перечень расположения компонентов системы подачи топлива

Применимость для следующих годов выпуска и кузовов: 2007, FN1

ИСПАРИТЕЛЬНЫЙ
ТРУБОПРОВОД ПАРОВ
ТОПЛИВА

ТРУБОПРОВОД ПОДАЧИ
ТОПЛИВА

ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНАЯ РАМПА

ТОПЛИВОПРОВОД/
БЫСТРОРАЗЪЕМНОЕ
СОЕДИНЕНИЕ ТРУБОПРОВОДОВ
Предостережения,
Снятие,
Установка,

КРЫШКА ЗАЛИВНОЙ ГОРЛОВИНЫ
ТОПЛИВНОГО БАКА

ТОПЛИВНЫЙ БАК
Дренаж,
Замена,

ТОПЛИВНЫЙ НАСОС
Замена,

ПЕРЕДАЮЩИЙ БЛОК ИЗМЕРИТЕЛЯ УРОВНЯ ТОПЛИВА

РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА
Замена,

ТОПЛИВНЫЙ ФИЛЬТР
Замена,

БЛОК ТОПЛИВНОГО БАКА
Удаление/установка,

ТРУБКА ЗАЛИВНОЙ ГОРЛОВИНЫ
Удаление/установка,

}

БЛОК РЕЛЕ/
ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА

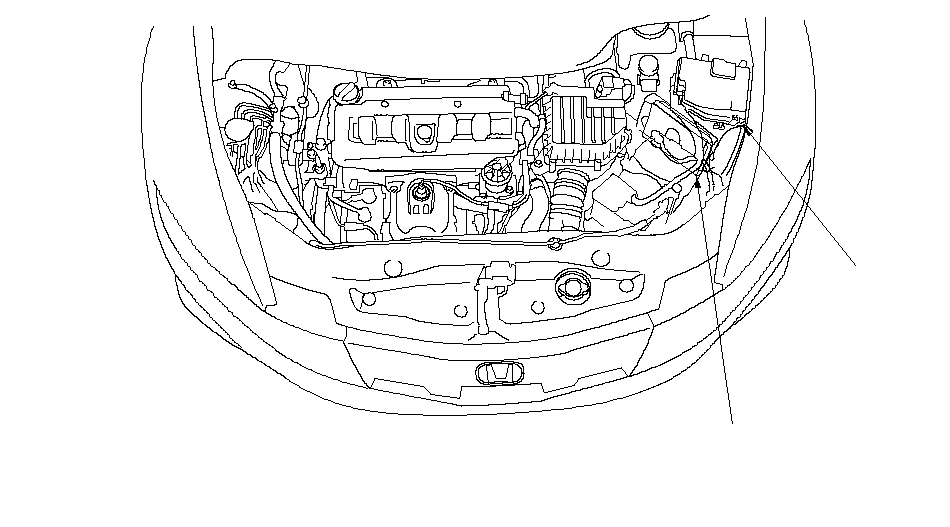

*: На рисунке показана модель автомобиля с ЛРК.

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)
Общие инструкции по устранению неисправностей,

Замена,

}

*: На рисунке показана модель автомобиля с ЛРК.

PGM-FI
ГЛАВНОЕ РЕЛЕ 2
(ТОПЛИВНЫЙ НАСОС)

ИНЕРЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ
Замена,

}
