Перечень расположения элементов электронной системы управления дроссельной заслонкой

Применимость для следующих годов выпуска и кузовов: 2007, FN1

*: На рисунке показана модель автомобиля с ЛРК.

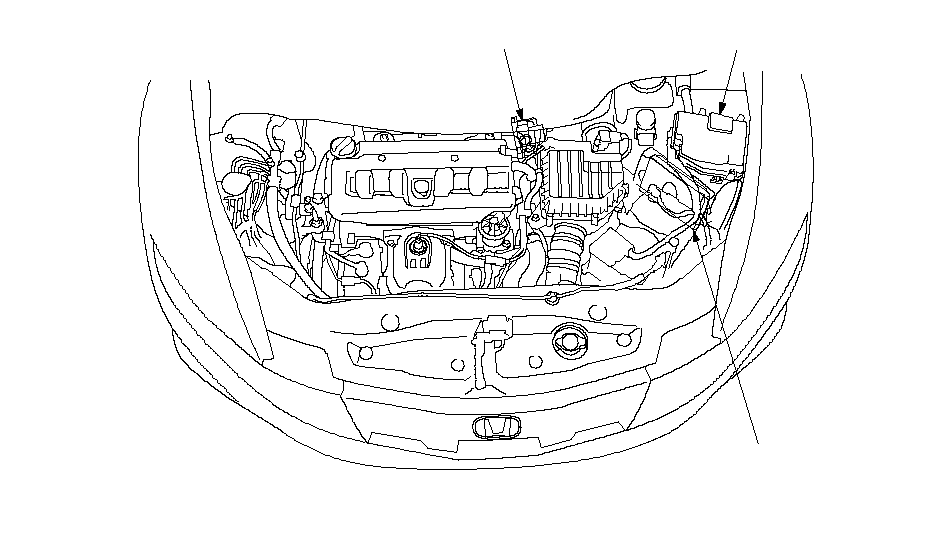

ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ ДРОССЕЛЬНОЙ ЗАСЛОНКИ и
ПОЗИЦИОННЫЙ ДАТЧИК (TP) ДРОССЕЛЬНОЙ ЗАСЛОНКИ

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА

}

*: На рисунке показана модель автомобиля с ЛРК.

ПОЛОЖЕНИЕ ПЕДАЛИ АКСЕЛЕРАТОРА
ДАТЧИК (АРР)
Проверка сигнала,

МОДУЛЬ ПЕДАЛИ АКСЕЛЕРАТОРА

}
