Расположение реле и блока управления - Панель управления

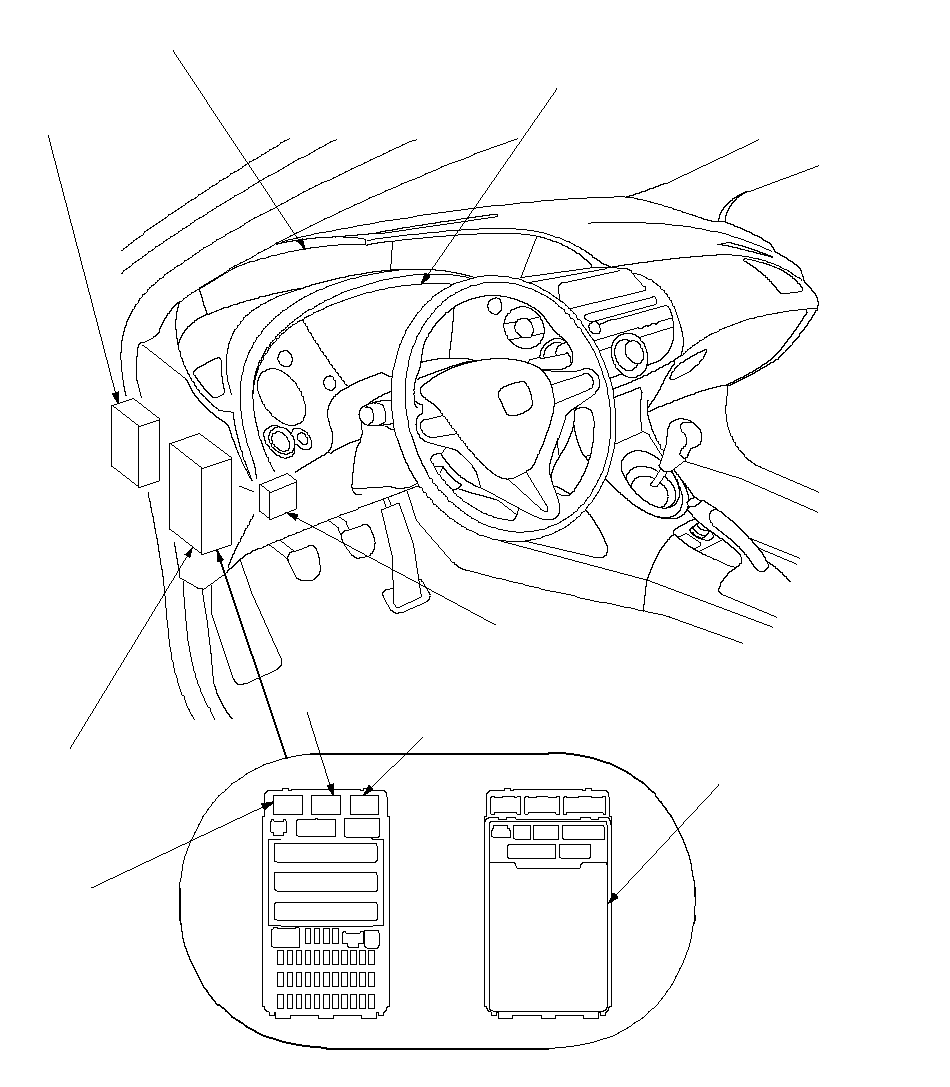

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ
(СПИДОМЕТР)

МОДУЛЬ УПРАВЛЕНИЯ
ПРИБОРОМ (ТАХОМЕТРОМ)

БЛОК УПРАВЛЕНИЯ EPS

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

БЛОК УПРАВЛЕНИЯ HANDS FREE TELEPHONE
*

ГЛАВНОЕ РЕЛЕ 2 МОДУЛЯ PGM-FI
(Реле топливного насоса)

РЕЛЕ, ПРЕРЫВАЮЩЕЕ ПОДАЧУ ТОКА НА СТАРТЕР

MICU
(Встроен в блок
предохранителей/реле
под панелью приборов)
БЛОК IMOES UNIT
(Встроен в MICU)

Не используется

РЕЛЕ ПРЕРЫВАНИЯ IG2
Цвета проводов: ORN, GRY,
YEL и LT GRN*¹ (или WHT)*²

РЕЛЕ ПРЕРЫВАНИЯ АСС
Цвета проводов: RED, GRY,
GRN и LT GRN*¹ (или WHT)*²

РЕЛЕ, ПРЕРЫВАЮЩЕЕ ПОДАЧУ ТОКА НА СТАРТЕР
Цвета проводов: WHT, RED,
GRY и LT GRN

РЕЛЕ БЛОКИРОВКИ
Цвета проводов: GRY, WHT,
BLK иGRN

Цвета проводов: WHT, RED,
GRY и WHT

Цвета проводов: GRY, BLK,
BLK и LT GRN

*¹

*²

*¹

*²

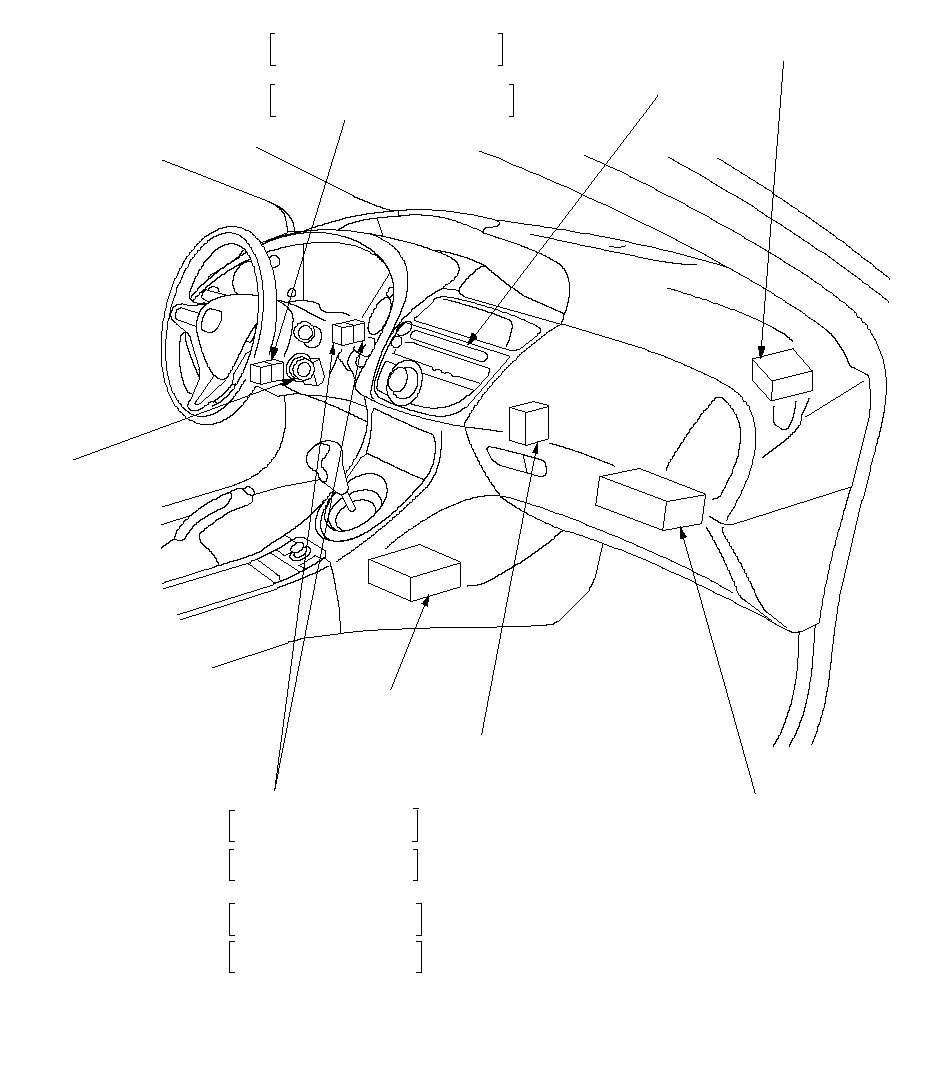

БЛОК SRS

БЛОК УПРАВЛЕНИЯ ЧИСТКИ ФАР

БЛОК СИСТЕМЫ НАВИГАЦИИ

БЛОК УПРАВЛЕНИЯ
АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКОЙ
НАПРАВЛЕНИЯ СВЕТА ФАР

АУДИОСИСТЕМА

ИММОБИЛАЙЗЕР -
БЛОК ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ

*¹: МКП

*²: Система i-SHIFT

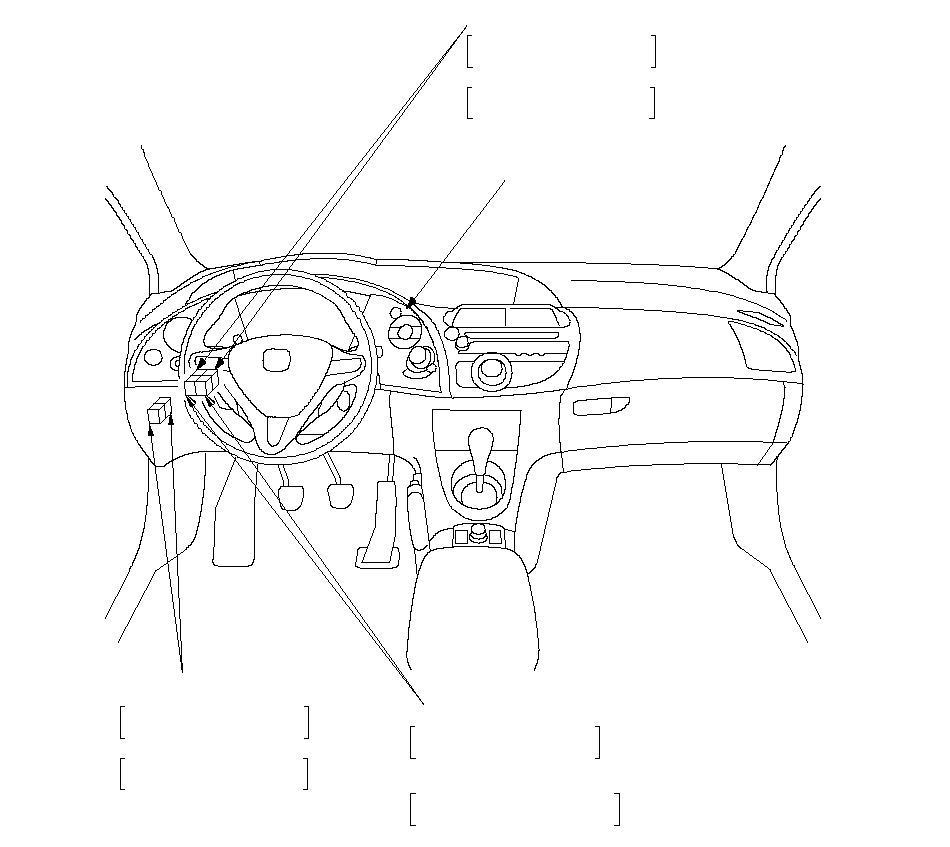

РЕЛЕ ПРИКУРИВАТЕЛЯ
Цвета проводов: BLU, WHT,
BLK и PUR

РЕЛЕ ГНЕЗДА ПИТАНИЯ АКСЕССУАРОВ
Цвета проводов: RED, YEL,
BLK и PUR

БЛОК УПРАВЛЕНИЯ
ОТОПИТЕЛЕМ/БЛОК КЛИМАТ-КОНТРОЛЯ

РЕЛЕ ЗВУКОВОГО СИГНАЛА
(с охранной сигнализацией)
Цвета проводов: WHT, GRN,
ORN и WHT

РЕЛЕ ОБОГРЕВАТЕЛЯ ЭЛЕКТРОЗЕРКАЛ
Цвета проводов: WHT, ORN,
GRY и WHT

РЕЛЕ ВКЛЮЧЕНИЯ ОСВЕЩЕНИЯ В ДНЕВНОЕ ВРЕМЯ
(модель KS)
Цвета проводов: LT GRN, ORN,
GRN, RED и BLU

РЕЛЕ ПЕРЕДНЕЙ ПРОТИВОТУМАННОЙ ФАРЫ
Цвета проводов: WHT, RED,
BLU и WHT
