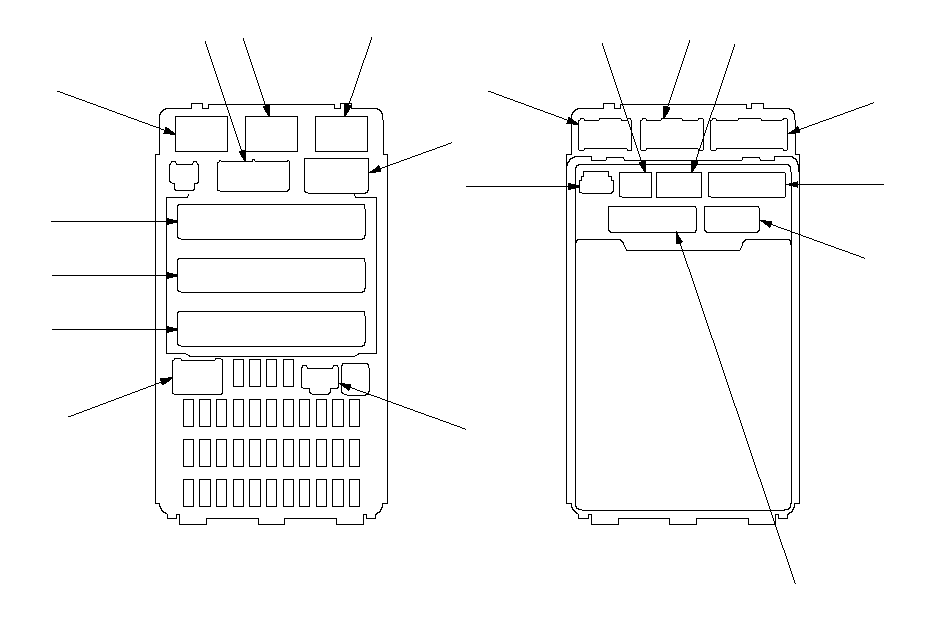

Расположение разъемов блока реле и предохранителей под панелью управления
Применимость для следующих годов выпуска и кузовов: 2007, FN1, FN2, FN3
Блок реле и предохранителей под панелью приборов
|
Гнездо
|
Обозначение
|
Клемма
|
Соединяется с
|
|---|---|---|---|
|
A
|
1
|
6
|
Дополнительный разъем
|
|
C
|
5
|
4
|
Жгут проводов комбинированного выключателя
|
|
D
|
8
|
2
|
Жгут проводов комбинированного выключателя
|
|
E
|
4
|
42
|
Жгут проводов пола (правый)
|
|
F
|
3
|
34
|
Жгут проводов моторного отсека
|
|
G
|
2
|
21
|
Жгут проводов моторного отсека
|
|
H
|
18
|
2
|
Разъем проверки функционирования MICU
|
|
К
|
10
|
8
|
Жгут проводов панели приборов
|
|
М
|
12
|
10
|
Жгут проводов панели приборов
|
|
N
|
14
|
14
|
Жгут проводов панели приборов
|
|
О
|
9
|
4
|
Жгут проводов комбинированного выключателя
|
|
P
|
11
|
10
|
Жгут проводов панели приборов
|
|
главное реле 2 модуля PGM-FI (FUEL PUMP)
|
6
|
4
|
|
|
Q
|
13
|
14
|
Жгут проводов панели приборов
|
|
R
|
15
|
20
|
Жгут проводов панели приборов
|
|
S
|
16
|
20
|
Жгут проводов комбинированного выключателя
|
|
Реле прерывания подачи тока к стартеру
|
7
|
4
|
|
|
T
|
17
|
34
|
Жгут проводов панели приборов
|
|
[ ]:
|
Автомобиль с ПРК
|
