Разъемы навигационной системы

Применимость для следующих годов выпуска и кузовов: 2007, FN1, FN2, FN3

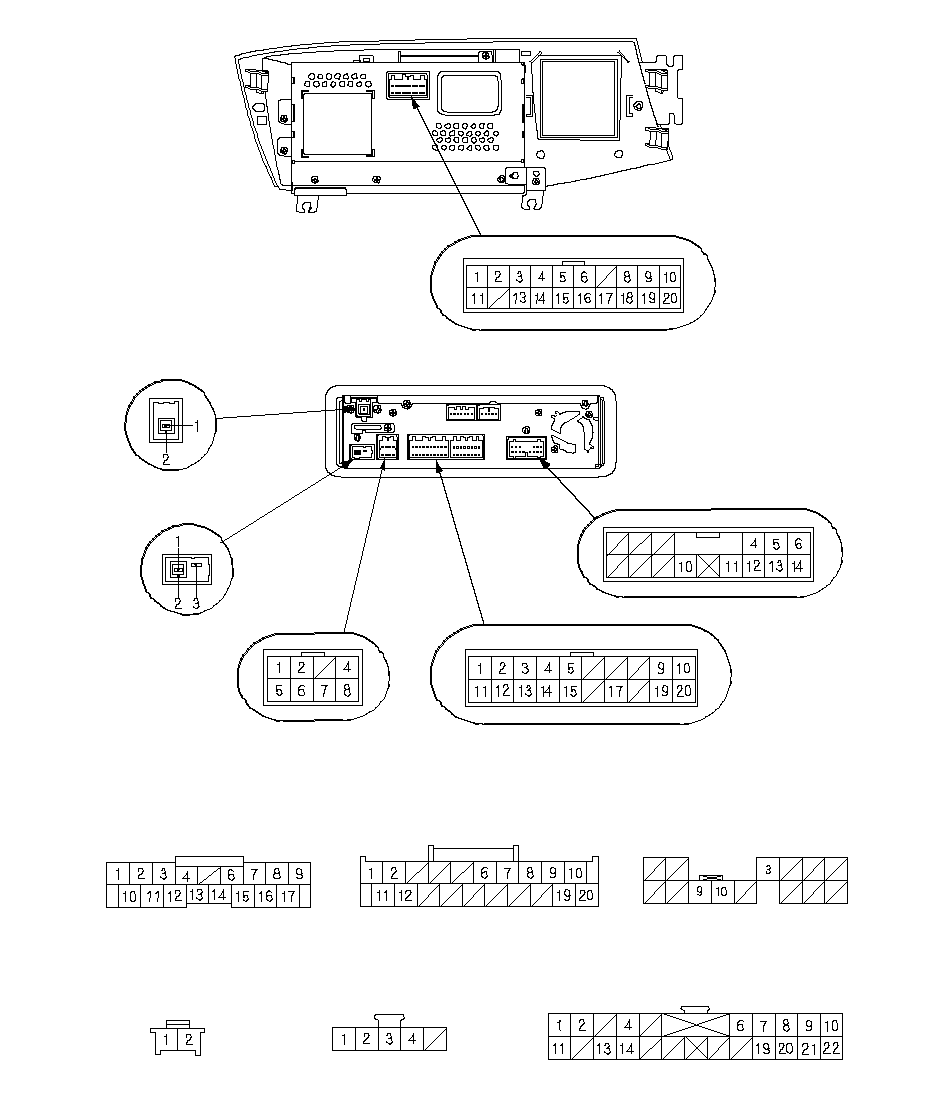

Расположение разъема системы навигации

РАЗЪЕМ D (2Р)

РАЗЪЕМ E (3Р)

РАЗЪЕМ C (8P)

Сторона проводов клемм-выходов

НАВИГАЦИОННЫЙ ДИСПЛЕЙ

БЛОК СИСТЕМЫ НАВИГАЦИИ

РАЗЪЕМ В (14P)

РАЗЪЕМ A (20P)

РАЗЪЕМ АУДИОСИСТЕМЫ (17P)

РАЗЪЕМ B (20P) АУДИОСИСТЕМЫ

РАЗЪЕМ С (14P) БЛОКА АУДИОСИСТЕМЫ

РАЗЪЕМ ДЛЯ ПРОВЕРКИ
СИСТЕМЫ НАВИГАЦИИ

РЗАЪЕМ 5Р
ИНТЕРФЕЙСНОГО НАБОРА

РАЗЪЕМ 22Р КОНТРОЛЬНОГО БЛОКА СИСТЕМЫ
Hands Free

}
