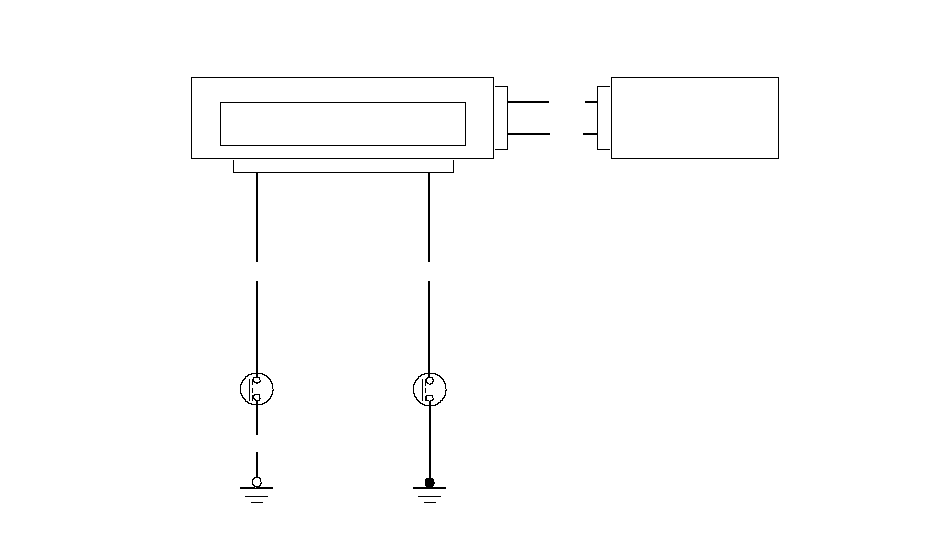

Электрическая схема индикатора тормозной системы

Применимость для следующих годов выпуска и кузовов: 2007, FN1, FN2, FN3

ДАТЧИК УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ
ЗАМКНУТ: Поплавок в
нижнем положении
ОТКРЫТ: Поплавок в
верхнем положении

ДАТЧИК СТОЯНОЧНОГО
ТОРМОЗА
Замкнут: Рычаг поднят
ОТКРЫТ: Рычаг опущен

ИНДИКАТОР ТОРМОЗНОЙ СИСТЕМЫ

МОДУЛЬ УПРАВЛЕНИЯ ПРИБОРАМИ (ТАХОМЕТР)

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ УПРАВЛЕНИЯ ИНДИКАТОРОМ

RED

WHT

БЛОК УПРАВЛЕНИЯ−
МОДУЛЯТОРА ABS или VSA
(ИНДИКАТОР EBD)

G401

BLK

ORN

LT BLU

}
