Система PGM-FI
Программируемая система впрыска топлива (PGM-FI) представляет собой распределенную систему впрыска топлива последовательного действия.
Реле электромагнитной муфты включения кондиционера воздуха (А/С)
Когда блок ЕСМ получает команду на охлаждение из системы кондиционера воздуха, он задерживает подачу питания к компрессору и обогащает смесь, чтобы обеспечить плавный переход к режиму кондиционирования воздуха.
Датчик отношения массы воздуха к массе топлива (А/F)
Датчик A/F работает в широком диапазоне состава смеси воздуха с топливом. Датчик A/F устанавливается на входе в трехкомпонентный каталитический нейтрализатор (TWC) и посылает сигналы в блок РСМ, который, соответственно, изменяет продолжительность впрыскивания топлива.
ДАТЧИКА
ОТОПИТЕЛЯ
ДЕТАЛЬ
Датчик барометрического давления (BARO)
Датчик BARO установлен внутри блока ЕСМ. Он преобразует величину атмосферного давления в сигнал напряжения, который корректирует базовую продолжительность процеса впрыскивания топлива.
Датчик положения распределительного вала (CMP) B
Датчик CMP B определяет положение цилиндра № 1 в качестве эталонного для управления последовательным впрыскиванием топлива в каждый цилиндр.
Датчик положения коленчатого вала (СКР)
Датчик СКР определяет частоту вращения коленчатого вала и используется PCM для определения момента зажигания и момента впрыска топлива для каждого цилиндра, а также определяет пропуски сгорания в цилиндрах двигателя.

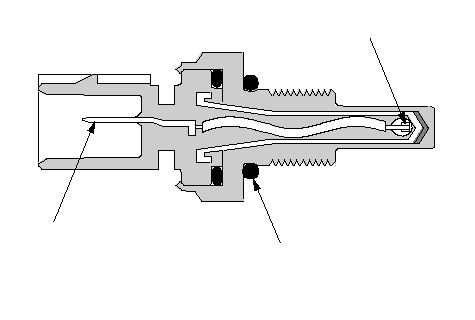

Датчики 1 и 2 температуры охлаждающей жидкости (ЕСТ)
Датчики ЕСТ 1 и 2 представляют собой резистор, зависимый от температуры, (терморезистор). Сопротивление снижается по мере повышения температуры охлаждающей жидкости двигателя.
Управление углом опережения зажигания
Блок РСМ содержит в своей памяти базовые значения для момента зажигания при разных частотах вращения двигателя и абсолютном давлении впускного коллектора. Компьютер также корректирует угол опережения зажигания в зависимости от температуры охладающей жидкости и темперуты воздуха на впуске.
Момент начала и продолжительность впрыскивания топлива
Блок РСМ содержит в своей памяти базовые значения длительности разряда при разных частотах вращения двигателя и абсолютном давлении впускного коллектора. Базовая величина продолжительности впрыскивания топлива, после того, как она считывается из памяти компьютера, далее корректриуется в соответствии с сигналами, посылаемыми от различных датчиков, для получения окончательной величины продолжительности впрыскивания.
Отслеживая в течение длительного времени параметры процесса впрыскивания топлива, блок РСМ определяет неисправности, возникающие в системе впрыскивания топлива в течение длительного времени, и генерирует диагностический код неисправности (DTC).
Датчик детонации
Система борьбы с детонацией регулирует угол опрежения зажигания с целью снижения детонации до минимального уровня.
Датчик абсолютного давления воздуха во впускном коллекторе (МАР)
Датчик МАР преобразует абсолютное давление воздуха во впускном коллекторе в электрические сигналы, поступающие в блок РСМ.
КОЛЬЦО
Датчик массы воздушного потока (MAF) /датчик температуры впускного воздуха (IAT)
Датчик массы воздушного потока (MAF)/датчик температуры впускного воздуха (IAT) содержит нить накала и терморезистор. Он расположен во впускном воздушной канале. Сопротивление нити накала и терморезистора меняется в зависимости от температуры впускного воздуха и воздушного потока. Цепь регулирования в датчике MAF контролирует ток для поддержания установленной температуры нити накала. Ток конвертируется в напряжение в цепи управления, а потом подается к блоку РCM.
НИТИ НАКАЛА
КОЛЬЦО
ПРОВОДА БЕЗ ТОКА
ТЕМПЕРАТУРЫ
ВОЗДУХА НА
ВПУСКЕ (IAT)
(ТЕРМИСТОР)
Датчик частоты вращения коленчатого вала
Этот датчик определяет частоту вращения промежуточного вала.
Вторичный подогреваемый кислородный датчик (вторичный датчик HO2S)
Вторичный кислородный датчик (HO2S) определяет содержание кислорода в отработанных газах на выходе из трехкомпонентного каталитического нейтрализатора (TWC) и посылает сигналы на блоке PCM, что, соответственно, изменяет продолжительность впрыска топлива. Для стабилизации своего выходного сигнала датчик имеет встроенный подогреватель. Блок РСМ сравнивает сигнал датчика HO2S с сигналом датчика A/F для определения эффективности работы каталитического нейтрализатора. Вторичный кислородный датчик (HO2S) расположен в трехкомпонентном каталитическом нейтрализаторе.
ДАТЧИКА
ОТОПИТЕЛЯ
ДЕТАЛЬ
