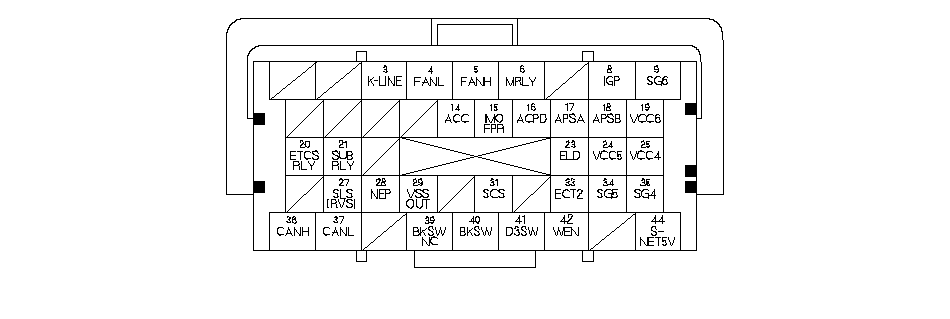

Входы и выходы компьютера ЕСМ/РСМ на разъеме А (□) (44Р)
ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора около 12 В.
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|
|
39
|
BRN
|
BKSWNC (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА)
|
Определяет сигнал датчика положения педали тормоза
|
При включенном зажигании (положение II) и отпущенной педали тормоза: напряжение аккумулятора
При включенном зажигании (положение II) и нажатой педали тормоза: примерно 0 В
|
|
40
|
LT GRN
|
BKSW (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ПЕДАЛИ ТОРМОЗА)
|
Определяет сигнал концевого выключателя положения педали тормоза
|
При отпущенной педали тормоза: примерно 0 В
При нажатой педали тормоза: напряжение аккумуляторной батареи
|
|
41
*1
|
BLU
|
D3SW (ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА D3)
|
Определяет переключатель D3
|
При включенном положении переключателя D3: примерно 0 В
При выключенном положении переключателя D3: напряжение аккумулятора
|
|
42
|
PNK
|
WEN (СИГНАЛ, ПОЗВОЛЯЮЩИЙ ЗАПИСЫВАТЬ)
|
Определяет сигнал, позволяющий записывать данные
|
При включенном зажигании в положение ON (II): примерно 0 В
|
|
44
|
GRN
|
S-NET5V (ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ДЛЯ ИММОБИЛАЙЗЕРА)
|
Посылает серийный сигнал связи
|
При включенном зажигании в положение ON (II): импульсы
При выключенном зажигании: примерно 5,0 В
|
|
*1:
|
АКП
|
