Механизм замера задержки

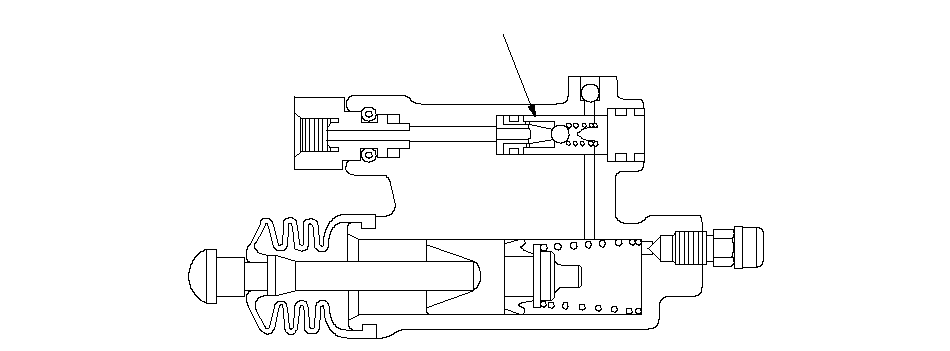

Измерительный механизм задержки увеличивает работу фрикциона, задерживая скорость освобождения исполнительного цилиндра, когда педаль сцепления внезапно отпускается. Измерительный механизм задержки встроен в исполнительный цилиндр.

МЕХАНИЗМ ЗАМЕРА ЗАДЕРЖКИ

}

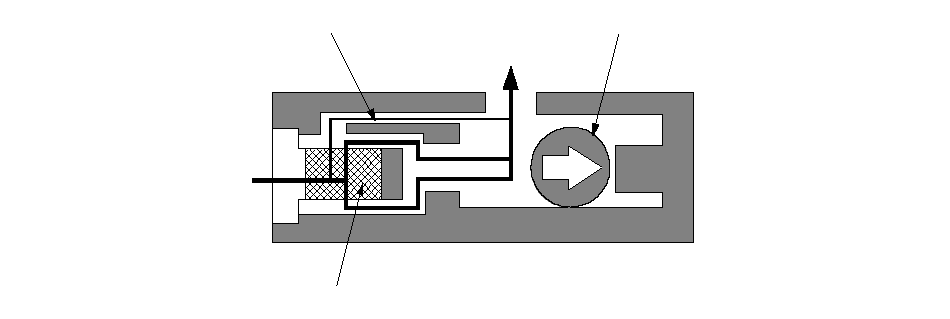

При нажатии педали сцепления давление жидкости из главного цилиндра подается на одноканальный клапан в направлении, показанном на рисунке. Жидкость течет по двум каналам: часть измерителя и часть фильтра. Затем она течет к исполнительному цилиндру, чтобы освободить пластину давления и шарнир диска сцепления.

ДЕТАЛЬ ФИЛЬТРА

ДЕТАЛЬ КАЛИБРОВКИ

К ИСПОЛНИТЕЛЬНОМУ ЦИЛИНДРУ

От
ГЛАВНОГО ЦИЛИНДРА

ЗОЛОТНИК

}

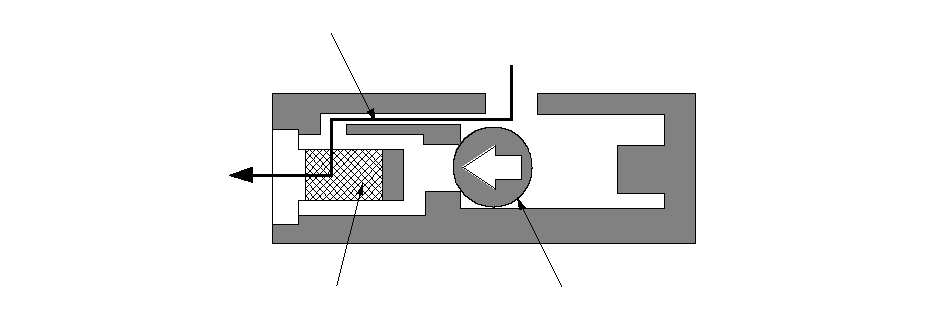

Когда педаль сцепления отпущена, давление жидкости из исполнительного цилиндра подается на одноканальный клапан в направлении, показанном на рисунке. Одноканальный клапан блокирует канал части фильтра и задерживает скорость освобождения сцепления, возвращая жидкость к главному цилиндру через канал части измерителя.

ДЕТАЛЬ ФИЛЬТРА

ДЕТАЛЬ КАЛИБРОВКИ

К
ГЛАВНОМУ ЦИЛИНДРУ

ЗОЛОТНИК

От ИСПОЛНИТЕЛЬНОГО ЦИЛИНДРА

}
