Входные и выходные сигналы блока управления HVAC

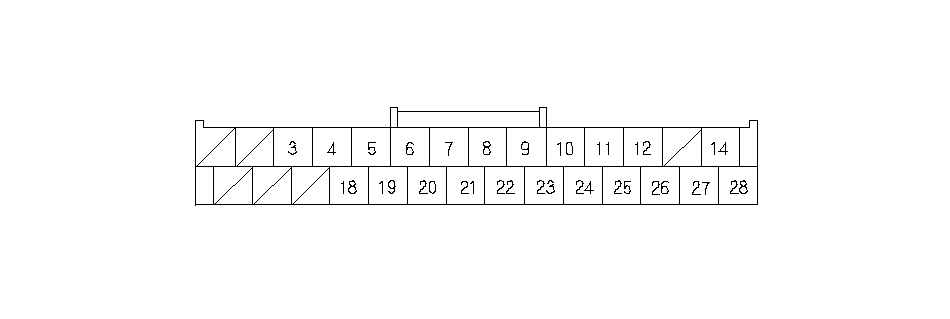

РАЗЪЕМ А
|
Гнездо
|
Цвет провода
|
Сигнал
|
|
|---|---|---|---|
|
1
|
———
|
———
|
———
|
|
2
|
———
|
———
|
———
|
|
3
|
ORN
|
РЕЖИМ 1
|
ВЫХОД
|
|
4
|
LT GRN
|
РЕЖИМ 2
|
ВЫХОД
|
|
5
|
PUR
|
РЕЖИМ 3
|
ВЫХОД
|
|
6
|
LT BLU
|
НАПРЯЖЕНИЕ СМЕСИТЕЛЯ ВОЗДУХА 5 В
|
ВЫХОД
|
|
7
|
BLU
|
РЕЖИМ 4
|
ВЫХОД
|
|
8
|
GRY
|
НАПРЯЖЕНИЕ СМЕСИТЕЛЯ ВОЗДУХА
|
ВЫХОД
|
|
9
|
BRN
|
ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ
|
ВЫХОД
|
|
10
|
WHT
|
СИГНАЛ A/C
|
ВХОД
|
|
11
|
BLU
|
ОБРАТНАЯ СВЯЗЬ ВЕНТИЛЯТОРА
|
ВХОД
|
|
12
|
RED
|
КОНТРОЛЬ ТРАНЗИСТОРА ПИТАНИЯ
|
ВЫХОД
|
|
13
|
———
|
———
|
———
|
|
14
|
GRN
|
ILLUMI (-)
|
ВЫХОД
|
|
15
|
———
|
———
|
———
|
|
16
|
———
|
———
|
———
|
|
17
|
———
|
———
|
———
|
|
18
|
BLK
|
"МАССА" (G503)
|
ВЫХОД
|
|
19
|
LT GRN
|
ДАТЧИК ОБЩЕЙ "МАССЫ"
|
ВХОД
|
|
20
|
LT GRN
|
РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА
|
ВХОД
|
|
21
|
GRN
|
РЕЦИРКУЛЯЦИЯ
|
ВХОД
|
|
22
|
WHT
|
СВЕЖИЙ
|
ВХОД
|
|
23
|
PNK
|
ГОРЯЧИЙ ВОЗДУХ
|
ВЫХОД
|
|
24
|
LT BLU
|
ПРОХЛАДНЫЙ ВОЗДУХ
|
ВЫХОД
|
|
25
|
LT GRN
|
РЕЖИМ ВЕНТИЛЯЦИИ
|
ВЫХОД
|
|
26
|
GRN
|
РЕЖИМ ОБДУВА СТЕКЛА ГОРЯЧИМ ВОЗДУХОМ
|
ВЫХОД
|
|
27
|
BRN
|
IG2 (Силовой)
|
ВХОД
|
|
28
|
GRY
|
ОСВЕЩЕНИЕ (+)
|
ВХОД
|
