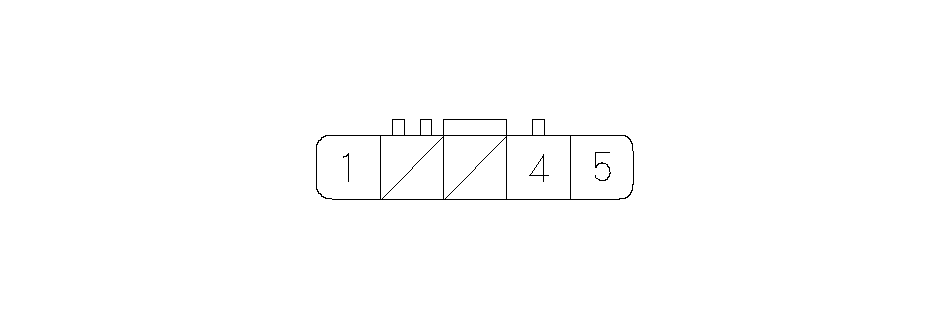

Входы и выходы системы АСС
|
Номер клеммы
|
Цвет провода
|
Обозначение на клемме
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|---|
|
1
|
LT BLU
|
IG1
|
Сигнал зажигания
|
Источник питания для блока радара миллиметровых волн
|
Ключ зажигания в положении "ON" (II) напряжение аккумуляторазажигание в положении OFF: примерно 0 В
|
|
4
|
BLK
|
GND
|
"Масса"
|
"Масса" для блока радара миллиметровых волн
|
———
|
|
5
|
BLU
|
M/R TRX
|
Линия передачи информации радара миллиметровых волн
|
Свяжитесь с блоком АСС
|
Ключ зажигания в положении ON (II) напряжение аккумуляторазажигание в положении OFF: примерно 0 В
|
