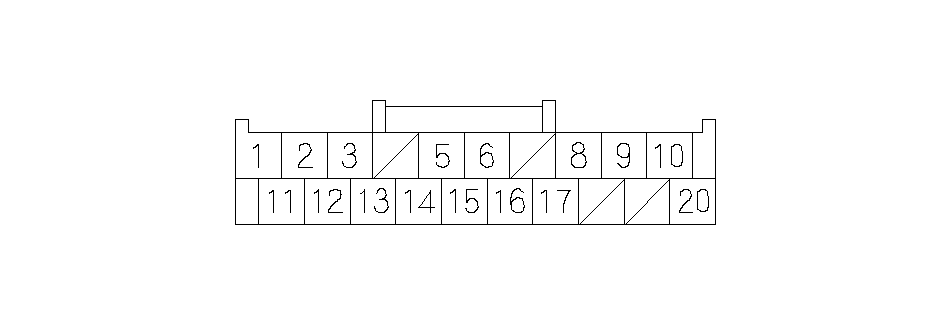

Входы и выходы системы АСС
|
Номер клеммы
|
Цвет провода
|
Обозначение на клемме
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|---|
|
1
|
RED
|
BRK DIAG
|
Диагностика тормозов
|
Реле ACC
|
Включены тормоза АСС или выжата педаль тормоза: напряжение аккумулятора
|
|
2
|
LT BLU
|
IG1
|
Сигнал зажигания
|
Определяет сигнал зажигания
|
Ключ зажигания в положении ON (II) напряжение аккумуляторазажигание в положении OFF: примерно 0 В
|
|
3
|
PUR
|
SG
|
"Масса" датчика
|
"Масса" датчика
|
———
|
|
5
|
GRN
|
VCC
|
Текущая постоянная напряжения
|
Показывает напряжение датчика
|
Ключ зажигания в положении ON (II) около 5 Впри выключенном зажигании: примерно 0 В
|
|
6
|
YEL
|
PRESS FR
|
Переднее правое давление
|
Определяет сигнал давления тормозной жидкости суппорта правого переднего тормоза
|
Ключ зажигания в положении ON (II) около 0,5-4,5 В при выключенном зажигании: примерно 0 В
|
|
8
|
LT BLU
|
K-LINE
|
Линия передачи информации
|
Посылает и принимает сигналы сканирующего прибора
|
———
|
|
9
|
BLK
|
PG
|
"Масса" питания
|
Заземление цепи для системы АСС
|
———
|
|
10
|
WHT
|
CANH
|
Высокая линия CAN
|
Цепь связи (высокая) F-CAN
|
———
|
|
11
|
BLK
|
LG1
|
Логическая "масса" 1
|
Заземление цепи для системы АСС
|
———
|
|
12
|
BLK
|
LG2
|
Логическая "масса" 2
|
Заземление цепи для системы АСС
|
———
|
|
13
|
ORN
|
VBU
|
Резервное напряжение
|
Обеспечивает напряжение памяти DTC
|
Напряжение аккумулятора
|
|
14
|
WHT
|
PRESS FL
|
Переднее левое давление
|
Определяет сигнал давления тормозной жидкости суппорта левого переднего тормоза
|
Ключ зажигания в положении ON (II) около 0,5-4,5 В при выключенном зажигании: примерно 0 В
|
|
15
|
PNK
|
WEN
|
Запишите сигнал включения
|
Определяет сигнал, позволяющий записывать данные
|
———
|
|
16
|
BLU
|
BRK LAMP
|
Стоп-сигналы
|
Управляет реле АСС
|
Ключ зажигания в положении ON (II) напряжение аккумуляторазажигание в положении OFF: примерно 0 В
|
|
17
|
BLU
|
M/R TRX
|
Линия передачи информации радара миллиметровых волн
|
Соединяется с блоком радара миллиметровых волн
|
Ключ зажигания в положении ON (II) напряжение аккумуляторазажигание в положении OFF: примерно 0 В
|
|
20
|
RED
|
CANL
|
Низкая линия CAN
|
Цепь связи (низкая) F-CAN
|
———
|
