Система рециркуляции отрабоавших газов (EGR)

Смотрите Схему системы, где представлена функциональная схема данной системы.

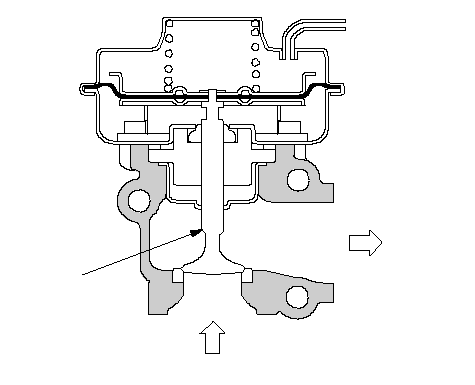

Клапан системы EGR

Клапан EGR снижает наивысшую температуру в камере сгорания и уменьшает выбросы окислов азота (NOx) за счет рециркуляции отработавших газов через впускной коллектор в камеру сгорания.

ВХОД

КЛАПАН

ВЫХОД

}

Охладитель системы рециркуляции отработавших газов EGR

Охладитель EGR установлен на этой модели для снижения уровня оксидов азота (NOx).

ВЫХОД

ВХОД

КЛАПАН

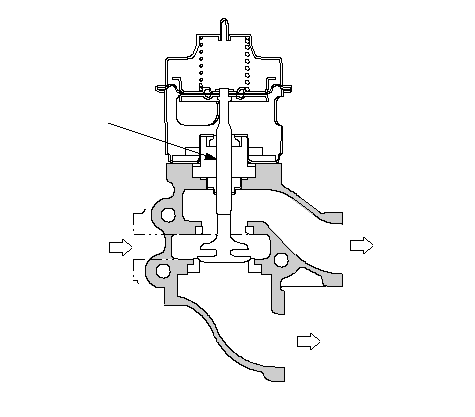

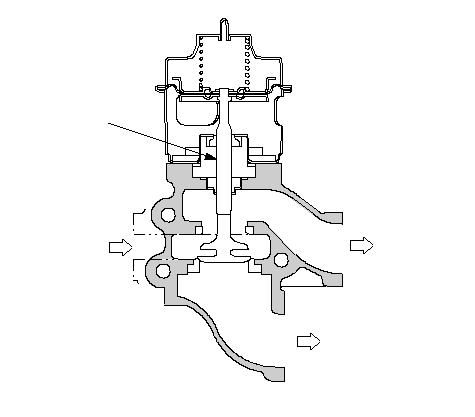

*: На рисунке показан перепускной клапан охладителя EGR.

}

ОХЛАДИТЕЛЬ
ДВИГАТЕЛЯ
(из
блока цилиндров)

ОТРАБОТАВШИЕ
ГАЗЫ

ОХЛАДИТЕЛЬ
ДВИГАТЕЛЯ
(В трубопровод отопителя)

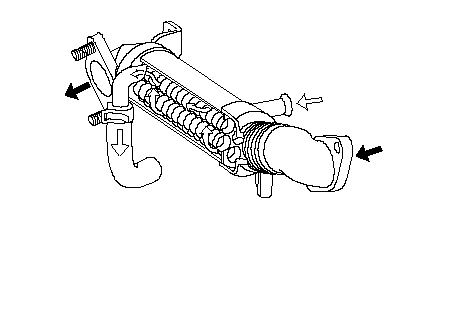

*: На рисунке показан охладитель EGR.

}
