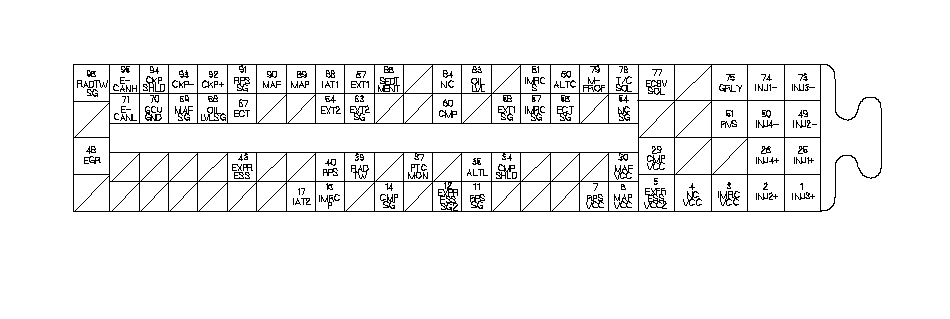

Входы и выходы ЕСМ на разъеме № 1 (96Р)
ПРИМЕЧАНИЕ: Стандартное напряжение аккумулятора около 12 В.
|
Номер клеммы ЕСМ
|
Цвет провода
|
Наименование клеммы
|
Описание
|
|---|---|---|---|
|
80
|
WHT/GRN (Бело-зеленый)
|
ALTC (УПРАВЛЕНИЕ ГЕНЕРАТОРОМ)
|
Посылает сигнал управления генератором
|
|
81
|
BLK/WHT(черно-белый)
|
IMRCS (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ ШКИВОМ ВПУСКНОГО КОЛЛЕКТОРА (IMRC))
|
Определяет электромагнитный клапан IMRC
|
|
83
|
BLU/BLK
|
OILLVL (ДАТЧИК УРОВНЯ МАСЛА)
|
Определяет сигнал датчика уровня масла
|
|
84
|
BLU/WHT (Сине - белый)
|
NC (ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ВТОРИЧНОГО ВАЛА (ПРОМЕЖУТОЧНОГО ВАЛА))
|
Определяет сигнал частоты вращения коленчатого вала
|
|
86
|
GRN
|
SEDTMENT (ДАТЧИК УРОВНЯ ВОДЫ В ТОПЛИВНОМ ФИЛЬТРЕ)
|
Определяет сигнал датчика уровня воды в топливном фильтре
|
|
87
*1
|
BLU/YEL
|
EXT1 (ДАТЧИК 1 ТЕМПЕРАТУРЫ ВЫХЛОПНЫХ ГАЗОВ (EGT))
|
Определяет сигнал датчика 1 EGT
|
|
88
|
RED/YEL (Красно-желтый)
|
IAT1 (1 ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ (IAT))
|
Определяет сигнал 1 датчика IAT (в датчике МАF/1 датчике IAT)
|
|
89
|
GRN/RED (зелено-красный)
|
ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ (МАР)
|
Определяет сигнал датчика МАР
|
|
90
|
YEL/GRN
|
MAF (ДАТЧИК МАССЫ ВОЗДУШНОГО ПОТОКА (MAF))
|
Определяет сигнал датчика MAF
|
|
91
|
GRN/BLK (Зелено-черный)
|
RPSSG ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
|
92
|
BLU
|
CKP+ (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP) +ПОЛЮС)
|
Определяет датчик CKP
|
|
93
|
GRN
|
CKP- (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP) -ПОЛЮС)
|
Определяет датчик CKP
|
|
94
|
BRN/YEL
|
CKPSHLD (ЭКРАН ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP))
|
Заземление экрана
|
|
95
*1
|
BLK
|
Е-CANН (ВЫСОКИЙ СИГНАЛ СВЯЗИ В ЦЕПИ CAN)
|
Посылает сигнал связи
|
|
96
|
GRN/BLK
|
RADTWSG ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
|
*1:
|
с системой DPF
|
