Элементы системы гидравлического управления (Продолжение)

Корпус сервомеханизма

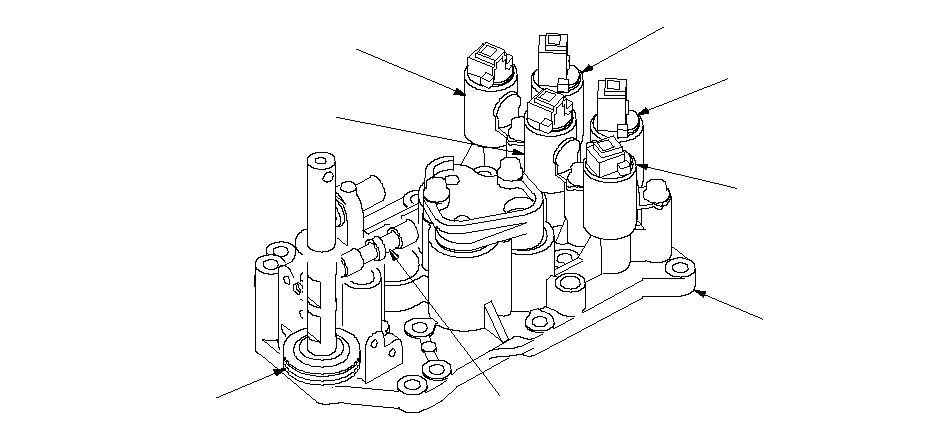

В корпусе сервоклапана расположен сервоклапан, клапан D переключения, гидроаккумуляторы 2-ой, 4-ой и 5-ой передачи, и электромагнитные клапаны управления клапанов А, В, С, D и Е переключения.

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН А ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН В ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН С ПЕРЕКЛЮЧЕНИЯ

Электромагнитный
клапан включения D

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН Е
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

КОРПУС СЕРВОМЕХАНИЗМА

СЕРВОКЛАПАН

КЛАПАН ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ D

}

Аккумулятор

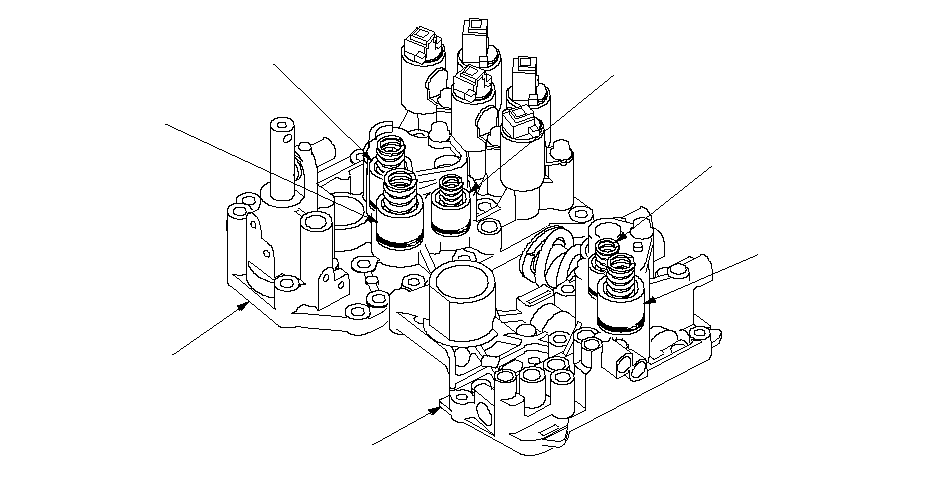

Гидравлические аккумуляторы расположены на корпусе регулятора и на корпусе сервоклапанов. На корпусе регулятора расположены гидравлические аккумуляторы 1-ой и 3-ей передачи, а на корпусе сервоклапанов - гидравлические аккумуляторы 2-ой, 4-ой и 5-ой передачи.

2-ОЙ АККУМУЛЯТОР

4-Й АККУМУЛЯТОР

5-Й ГИДРАВЛИЧЕСКИЙ АККУМУЛЯТОР

3-Й АККУМУЛЯТОР

1-Й АККУМУЛЯТОР

КОРПУС СЕРВОМЕХАНИЗМА

КОРПУС КЛАПАНА РЕГУЛЯТОРА

}
