Фрикционы и шестерни

В 5-ступенчатой автоматической коробке передач для включения передач используются фрикционы с гидравлическим управлением. При подаче давления в бустер фрикциона, его поршень перемещается. Он сжимает фрикционные диски и металлические пластины, что предотвращает их взаимопроскальзывание. Мощность передается через пакет дисков фрикциона на шестерню, расположенную с ним на одной ступице. Таким же образом, когда гидравлическое давление в бустере падает, поршень освобождает фрикционные диски и металлические пластины, и они начинают свободно проскальзывать друг относительно друга. Это позволяет шестерне свободно вращаться на валу, не передавая момента.

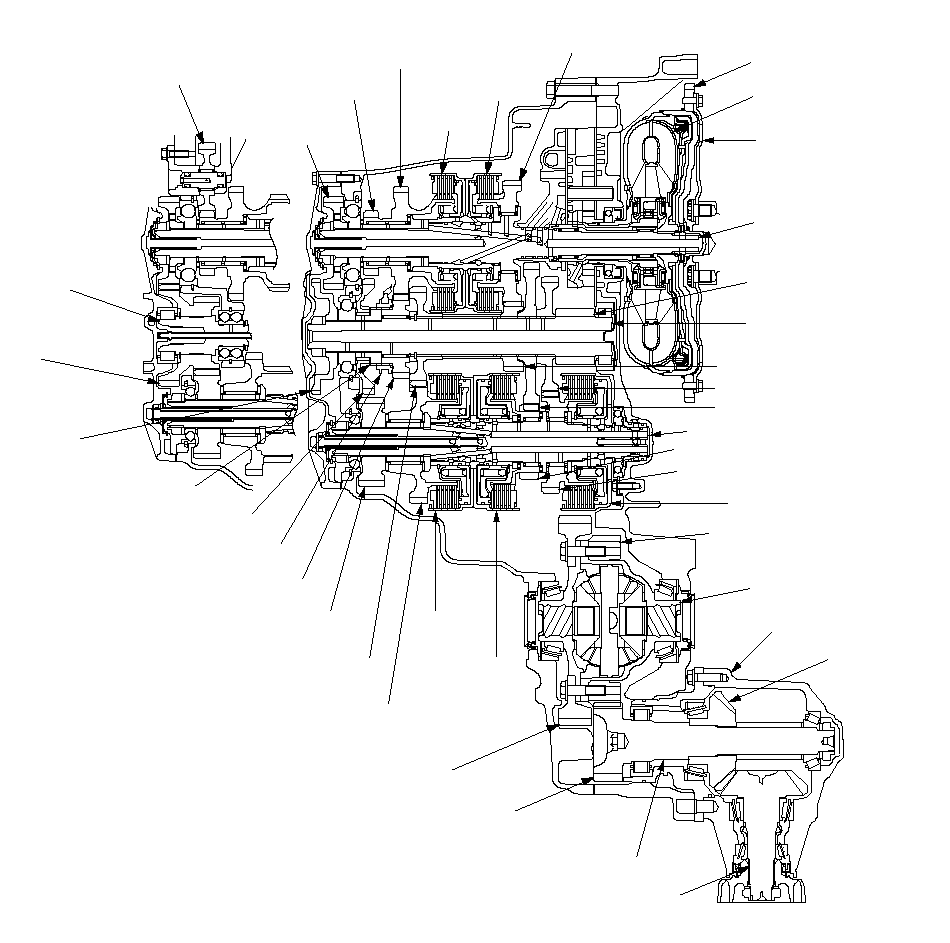

ПРИМЕЧАНИЕ: На изображении показана коробка передач модели 4WD; модель 2WD не оснащена передаточным механизмом.

ФИКЦИОН
ВКЛЮЧЕНИЯ
4-ОЙ ПЕРЕДАЧИ

ФРИКЦИОН
ВКЛЮЧЕНИЯ
5-Й ПЕРЕДАЧИ

ШЕСТЕРНЯ 5-ОЙ ПЕРЕДАЧИ
ПЕРВИЧНОГО ВАЛА

ВЕДУЩИЙ ДИСК

ШЕСТЕРНЯ 4-Й ПЕРЕДАЧИ
ПЕРВИЧНОГО ВАЛА

ГИДРОТРАНСФОРМАТОР

ЗУБЧАТЫЙ ВЕНЕЦ

ПЕРВИЧНЫЙ ВАЛ

ВЕДУЩАЯ
ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ШЕСТЕРНЯ 5-ОЙ ПЕРЕДАЧИ ПРОМЕЖУТОЧНОГО ВАЛА

ШЕСТЕРНЯ 2-Й ПЕРЕДАЧИ ПРОМЕЖУТОЧНОГО ВАЛА

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ ПРОМЕЖУТОЧНОГО ВАЛА

ВТОРИЧНЫЙ ВАЛ

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ ВТОРИЧНОГО ВАЛА

ШЕСТЕРНЯ 2-ОЙ ПЕРЕДАЧИ ВТОРИЧНОГО ВАЛА

ФРИКЦИОН ВКЛЮЧЕНИЯ 2-ОЙ ПЕРЕДАЧИ

ВЕДУЩАЯ ШЕСТЕРНЯ РЕДУКТОРА

УЗЕЛ
ДИФФЕРЕНЦИАЛА

ФРИКЦИОН
ВКЛЮЧЕНИЯ 1-ОЙ
ПЕРЕДАЧИ

ФРИКЦИОН
ВКЛЮЧЕНИЯ 3-ЕЙ
ПЕРЕДАЧИ

ШЕСТЕРНЯ 3-ЕЙ ПЕРЕДАЧИ
ВТОРИЧНОГО ВАЛА

ШЕСТЕРНЯ 3-ЕЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ШЕСТЕРНЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА ПРОМЕЖУТОЧНОГО ВАЛА

ШЕСТЕРНЯ 4-Й ПЕРЕДАЧИ ПРОМЕЖУТОЧНОГО ВАЛА

СЕЛЕКТОР ПЕРЕДАЧИ ЗАДНЕГО ХОДА

СТУПИЦА СЕЛЕКТОРА ПЕРЕДАЧИ ЗАДНЕГО ХОДА

ПАРКОВОЧНАЯ
ШЕСТЕРНЯ

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ ПАРАЗИТНОГО
ВАЛА

ПАРАЗИТНЫЙ ВАЛ

ШЕСТЕРНЯ ПЕРЕДАЧИ
ЗАДНЕГО ХОДА
ПЕРВИЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ЗАДНЕГО ХОДА

ПЕРЕДАЧА
ВЕДОМОГО МЕХАНИЗМА
(ГИПОИДНАЯ ПЕРЕДАЧА)

ПЕРЕДАЧА ВТОРИЧНОГО ВАЛА
(ГИПОИДНАЯ ПЕРЕДАЧА)

ПЕРЕДАЧА ВАЛА
ВЕДОМОГО МЕХАНИЗМА

ВАЛ РЕДУКТОРА

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ПЕРЕДАТОЧНЫЙ БЛОК

}

Фрикцион 1-ой передачи

Фрикцион включения 1-ой передачи блокирует на валу шестеню 1-ой передачи. Он расположен посредине воричного вала. Фрикцион включения 1-ой передачи прилегает торцом к торцу фрикциона включения 3-ей передачи. Рабочая жидкость подводится к фрикциону включения первой передачи по внутренним сверлениям в теле вторичного вала.

Фрикцион второй передачи

Фрикцион включения 2-ой передачи блокирует на валу шестеню 2-ой передачи. Он расположен на конце воричного вала, против торцевой крышки. Бустер фрикциона включения 2-ой передачи соединяется с гидравлическим контуром через кольцевую канавку.

Фрикцион 3-ей передачи

Фрикцион включения 3-ей передачи блокирует на валу шестеню 3-ей передачи. Он расположен посредине воричного вала. Фрикцион включения 3-ей передачи прилегает торцом к торцу фрикциона включения 1-ой передачи. Рабочая жидкость подводится к фрикциону включения 3-ей передачи по внутренним сверлениям в теле вторичного вала.

Фрикцион включения 4-ой передачи

Фрикцион 4-й передачи включает/выключает шестерню 4-й передачи, а также шестерню передачи заднего хода. Он расположен посредине первичного вала. Фрикцион включения 4-ой передачи прилегает торцом к торцу фрикциона включения 5-ой передачи. Рабочая жидкость подводится к фрикциону включения 4-ой передачи по внутренним трубкам в теле первичного вала.

Фрикцион 5-ой передачи

Фрикцион включения 5-ой передачи блокирует на валу шестеню 5-ой передачи. Он расположен посредине первичного вала. Фрикцион включения 5-ой передачи прилегает торцом к торцу фрикциона включения 4-ой передачи. Рабочая жидкость подводится к фрикциону включения 5-ой передачи по внутренним сверлениям в теле первичного вала.

Работа шестерен

Шестерни первичного вала:

Шестерня 4-ой передачи блокируется на первичном валу фрикционом включения 4-ой передачи.
Шестерня 5-ой передачи блокируется на первичном валу фрикционом включения 5-ой передачи.
Шестерня передачи заднего хода блокируется на первичном валу фрикционом включения 4-ой передачи.
Паразитная шестерня установлена на шлицах первичного вала и вращается заодно с ним.

Шестерни промежуточного вала:

Ведущая шестерня гланой передачи выполнена заодно с промежуточным валом.
Шестерни 1-ой, 2-ой, 3-ей и 5-ой передачи, а также шестерня блокировки трансмиссии при парковке, установлены на шлицах промежуточного вала и вращаются заодно с ним.
Шестеря 4-ой предачи и шестерня передачи заднего хода свободно вращаются на промежуточном валу. Механизм включения передачи заднего хода блокирует на валу шестерню 4-ой передачи и шестерню передачи задего хода посредством зубчатой муфты. Внутренняя полумуфта муфты включения передачи заднего хода установлена на шлицах промежуточного вала, что обеспечивает блокировку шестерни 4-ой передачи и шестерни передачи заднего хода на валу.

Шестерни вторичного вала:

Шестерня 1-ой предачи блокируется на вторичном валу фрикционом включения 1-ой передачи.
Шестерня 2-ой предачи блокируется на вторичном валу фрикционом включения 2-ой передачи.
Шестерня 3-ей предачи блокируется на вторичном валу фрикционом включения 3-ей передачи.
Паразитная шестерня установлена на шлицах вторичного вала и вращается заодно с ним.

Паразитная шестерня паразитного вала передает мощность между первичным и вторичным валом.

Паразитная шестерня заднего хода передает мощность от шестерни передачи заднего хода первичного вала к шестерне передачи заднего хода промежуточного вала, обеспечивая изменение направления вращения промежуточного вала на противоположное.
