Поток мощности (Продолжение)

Положение R

Когда рычаг селектора режимов движения переводится в положение R (движение задним ходом), давление жидкости воздействует на сервопоршень механизма включения передачи заднего хода, обеспечивая блокировку зубчатой муфтой шестерни передачи заднего хода с промежуточным валом.
Давление жидкости воздействует также на поршень фрикциона включения 4-ой предачи, обеспечивая блокировку шестерни передачи заднего хода на первичном валу.
Шестерня передачи заднего хода первичного вала приводит во вращение шестерню передачи заднего хода промежуточного вала через паразитную шестерню передачи заднего хода.
Направление вращения шестерни передачи заднего хода промежуточного вала меняется на противоположное паразитной шестерней передачи заднего хода.
Шестерня передачи заднего хода промежуточного вала приводит его во вращение через муфту механизма включения передачи заднего хода.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи и ведущую шестерню редуктора(4WD).
4WD: Ведущая шестерня редуктора вращает ведомую шестерню редуктора (гипоидную шестерню) и вал ведомой шестерни редуктора (гипоидной шестерни).

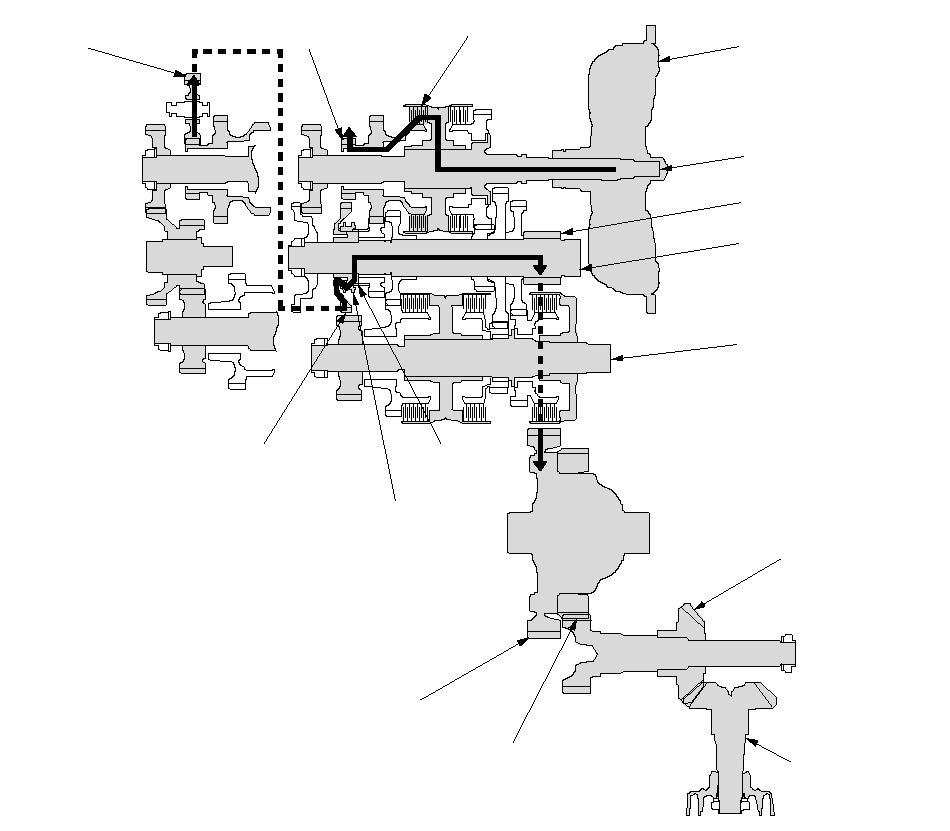

ПРИМЕЧАНИЕ: На изображении показана коробка передач модели 4WD; модель 2WD не оснащена передаточным механизмом.

ПРОМЕЖУТОЧНЫЙ ВАЛ

ГИДРОТРАНСФОРМАТОР

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ЗАДНЕГО ХОДА

ШЕСТЕРНЯ ПЕРЕДАЧИ
ЗАДНЕГО ХОДА
ПЕРВИЧНОГО ВАЛА

ПЕРЕДАТЧИК (4WD)

ШЕСТЕРНЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА
ПРОМЕЖУТОЧНОГО ВАЛА

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ВЕДУЩАЯ ШЕСТЕРНЯ РЕДУКТОРА

ПЕРВИЧНЫЙ ВАЛ

ВЕДУЩАЯ
ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ВТОРИЧНЫЙ ВАЛ

ПЕРЕДАЧА
ВЕДОМОГО МЕХАНИЗМА
(ГИПОИДНАЯ ПЕРЕДАЧА)

ПЕРЕДАЧА
ВТОРИЧНОГО ВАЛА
(ГИПОИДНАЯ ПЕРЕДАЧА)

СЕЛЕКТОР ПЕРЕДАЧИ ЗАДНЕГО ХОДА

ФРИКЦИОН ВКЛЮЧЕНИЯ
4-ОЙ ПЕРЕДАЧИ

СТУПИЦА
СЕЛЕКТОРА
ПЕРЕДАЧИ
ЗАДНЕГО ХОДА

}
