Поток мощности (Продолжение)

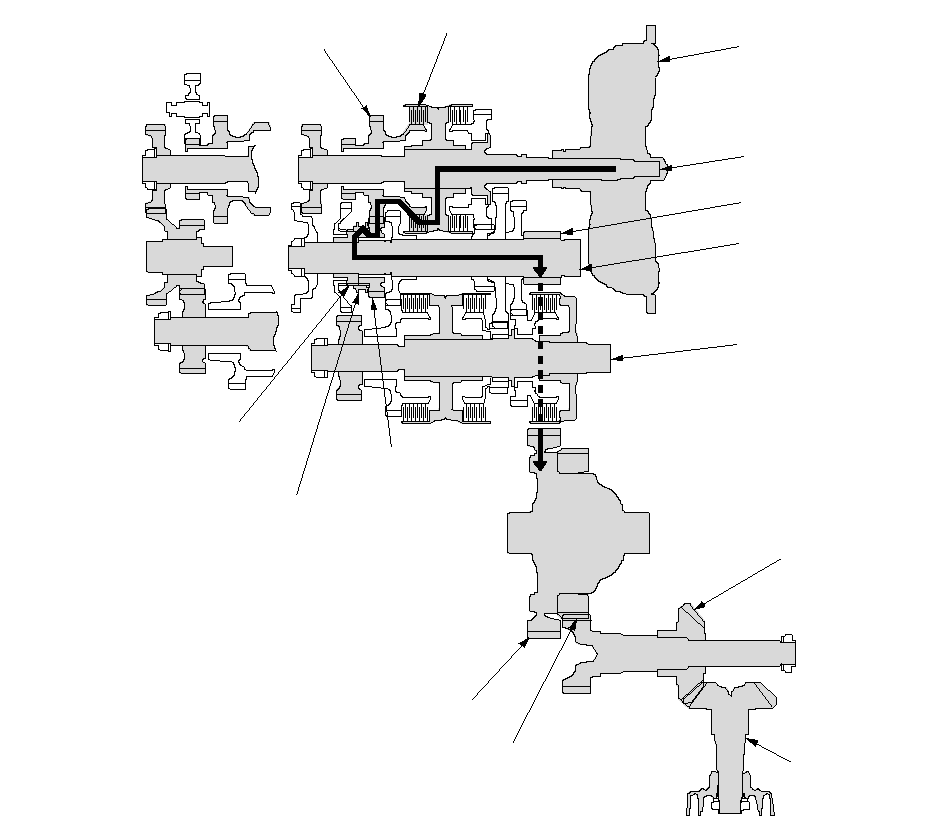

4-я передача

Когда рычаг селектора переводится в положения D, 2 или 1, давление жидкости воздействует на сервоклапан, приводя в сцепление селектор передачи заднего хода с шестерней 4-й передачи промежуточного вала и ступицей.
Давление жидкости воздействует также на поршень фрикциона включения 4-ой предачи, обеспечивая блокировку шестерни 4-ой передачи на первичном валу.
Шестерня 4-ой передачи первичного вала приводит во вращение шестерню 4-ой передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи и ведущую шестерню редуктора(4WD).
4WD: Ведущая шестерня редуктора вращает ведомую шестерню редуктора (гипоидную шестерню) и вал ведомой шестерни редуктора (гипоидной шестерни).

ПРИМЕЧАНИЕ: На изображении показана коробка передач модели 4WD; модель 2WD не оснащена передаточным механизмом.

ПРОМЕЖУТОЧНЫЙ ВАЛ

ГИДРОТРАНСФОРМАТОР

ШЕСТЕРНЯ 4-Й ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ПЕРЕДАТЧИК (4WD)

ШЕСТЕРНЯ 4-Й ПЕРЕДАЧИ
ПЕРВИЧНОГО ВАЛА

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ВЕДУЩАЯ ШЕСТЕРНЯ РЕДУКТОРА

ПЕРВИЧНЫЙ ВАЛ

ВЕДУЩАЯ
ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ВТОРИЧНЫЙ ВАЛ

ПЕРЕДАЧА
ВЕДОМОГО МЕХАНИЗМА
(ГИПОИДНАЯ ПЕРЕДАЧА)

ПЕРЕДАЧА
ВТОРИЧНОГО ВАЛА
(ГИПОИДНАЯ ПЕРЕДАЧА)

ФРИКЦИОН ВКЛЮЧЕНИЯ 4-ОЙ ПЕРЕДАЧИ

СЕЛЕКТОР ПЕРЕДАЧИ ЗАДНЕГО ХОДА

СТУПИЦА
СЕЛЕКТОРА
ПЕРЕДАЧИ ЗАДНЕГО ХОДА

}

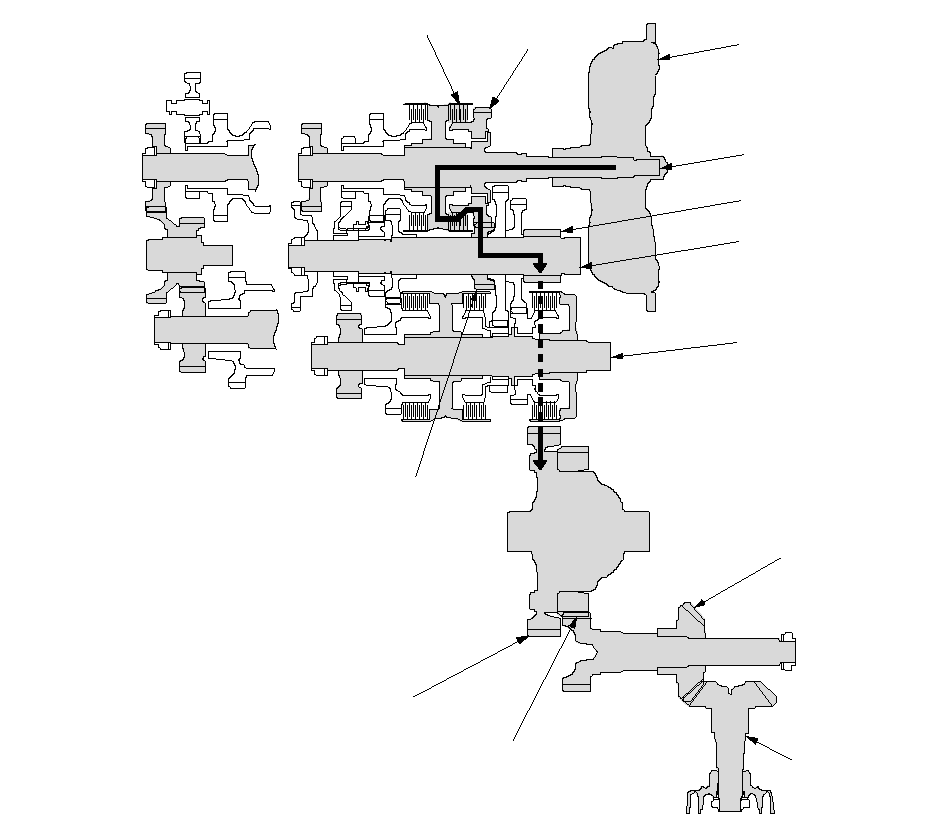

5-я передача

Давление жидкости воздействует на поршень фрикциона включения 5-ой предачи, обеспечивая блокировку шестерни 5-ой передачи на первичном валу.
Шестерня 5-ой передачи первичного вала приводит во вращение шестерню 5-ой передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи и ведущую шестерню редуктора(4WD).
4WD: Ведущая шестерня редуктора вращает ведомую шестерню редуктора (гипоидную шестерню) и вал ведомой шестерни редуктора (гипоидной шестерни).
