Поток мощности (Продолжение)

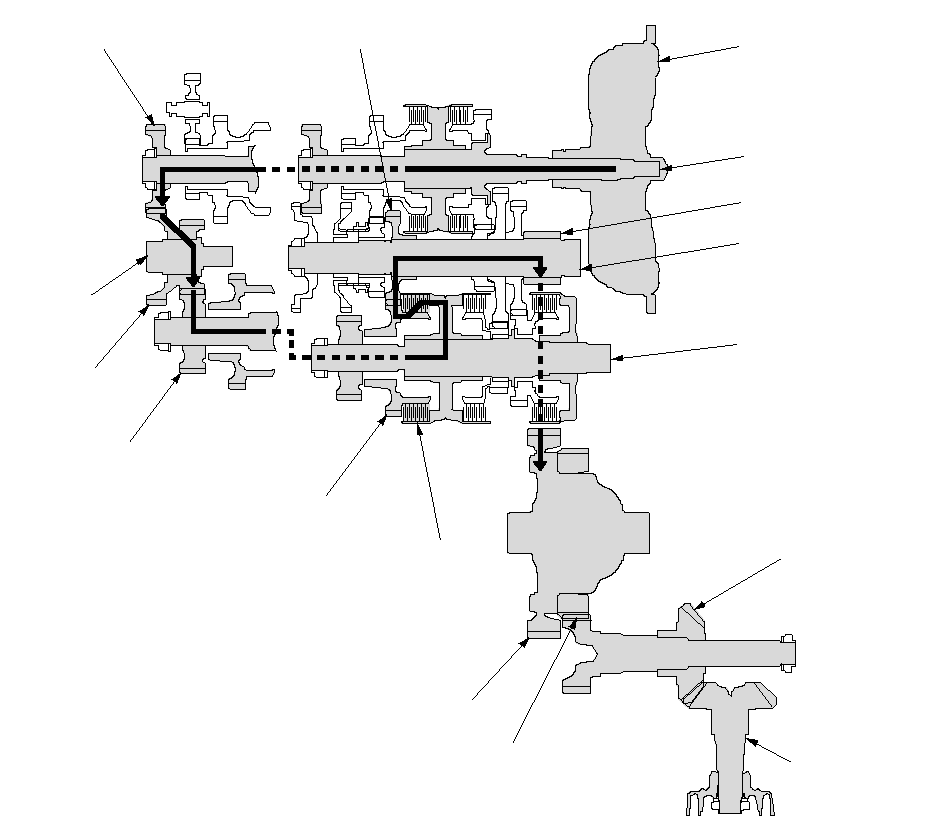

2-я передача

Рабочая жидкость под давлением подается в бустер фрикциона включения 2-ой передачи. Фрикцион включения 2-ой передачи блокирует на вторичном валу шестерню 2-ой передачи.
Паразитная шестерня первичного вала приводит во вращение вторичный вал через паразитные шестерни паразитного и вторичного вала.
Шестерня 2-ой передачи вторичного вала приводит во вращение шестерню 2-ой передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи и ведущую шестерню редуктора(4WD).
4WD: Ведущая шестерня редуктора вращает ведомую шестерню редуктора (гипоидную шестерню) и вал ведомой шестерни редуктора (гипоидной шестерни).

ПРИМЕЧАНИЕ: На изображении показана коробка передач модели 4WD; модель 2WD не оснащена передаточным механизмом.

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ШЕСТЕРНЯ 2-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ ПАРАЗИТНОГО
ВАЛА

ПАРАЗИТНЫЙ ВАЛ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ШЕСТЕРНЯ 2-ОЙ ПЕРЕДАЧИ
ВТОРИЧНОГО ВАЛА

ВТОРИЧНЫЙ ВАЛ

ФРИКЦИОН
ВКЛЮЧЕНИЯ 2-ОЙ ПЕРЕДАЧИ

ПРОМЕЖУТОЧНЫЙ ВАЛ

ВЕДУЩАЯ
ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ПЕРВИЧНЫЙ ВАЛ

ГИДРОТРАНСФОРМАТОР

ПЕРЕДАЧА
ВЕДОМОГО МЕХАНИЗМА
(ГИПОИДНАЯ ПЕРЕДАЧА)

ПЕРЕДАЧА
ВТОРИЧНОГО ВАЛА
(ГИПОИДНАЯ
ПЕРЕДАЧА)

ПЕРЕДАТЧИК (4WD)

КОНЕЧНАЯ ВЕДОМАЯ ШЕСТЕРНЯ

ВЕДУЩАЯ ШЕСТЕРНЯ РЕДУКТОРА

}

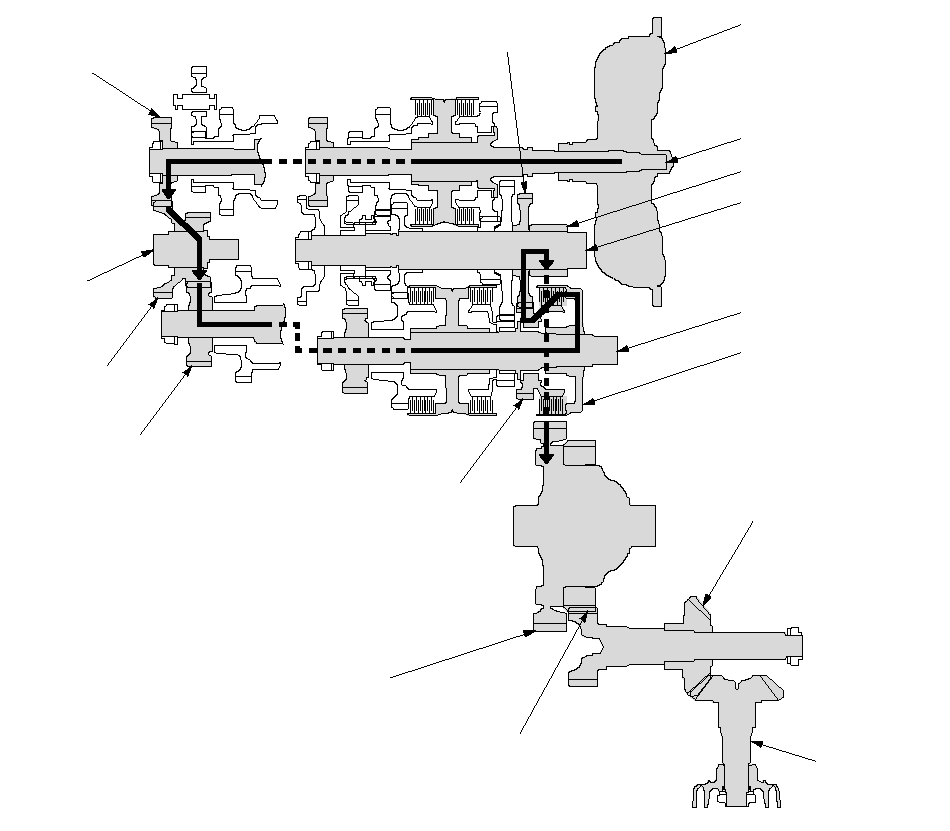

3-я передача

Рабочая жидкость под давлением подается в бустер фрикциона включения 3-ей передачи. Фрикцион включения 3-ей передачи блокирует на вторичном валу шестерню 3-ей передачи.
Паразитная шестерня первичного вала приводит во вращение вторичный вал через паразитные шестерни паразитного и вторичного вала.
Шестерня 3-ей передачи вторичного вала приводит во вращение шестерню 3-ей передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи и ведущую шестерню редуктора(4WD).
4WD: Ведущая шестерня редуктора вращает ведомую шестерню редуктора (гипоидную шестерню) и вал ведомой шестерни редуктора (гипоидной шестерни).
