Поток мощности

Положение Р

Давление жидкости не подается к фрикционам. Мощность не передается на промежуточный вал. Промежуточный вал заблокирован собачкой блокировки, блокируя парковочную шестерню.

Положение N

Мощность от двигателя через гидротрансформатор передается на первичный вал автоматической коробки передач. Вращаются паразитные шестерни первичного, паразитного и вторичного вала, но давление не подается во фрикционы. Мощность не передается на промежуточный вал. Когда рычаг селектора находится в этом положении, положение селектора включения передачи заднего хода меняется, в зависимости от перемещения рычага из положения D или R:

При перемещении рычага из положения D механизм включения передачи заднего хода приводит в сцепление шестерню 4-й передачи промежуточного вала со ступицей селектора включения передачи заднего хода. В результате шестерня 4-й передачи сцепляется с промежуточным валом.
При перемещении рычага из положения R селектор включения передачи заднего хода приводит в сцепление шестерню передачи заднего хода и ступицу селектора включения передачи заднего хода с промежуточным валом. В результате шестерня передачи заднего хода входит в сцепление с промежуточным валом.

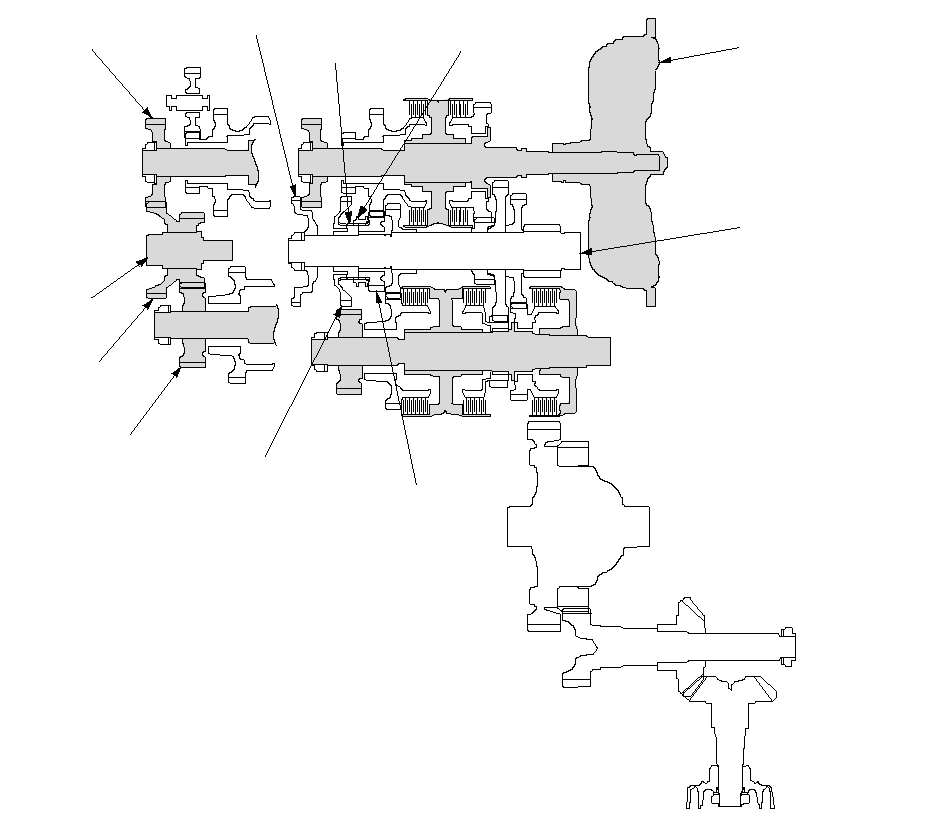

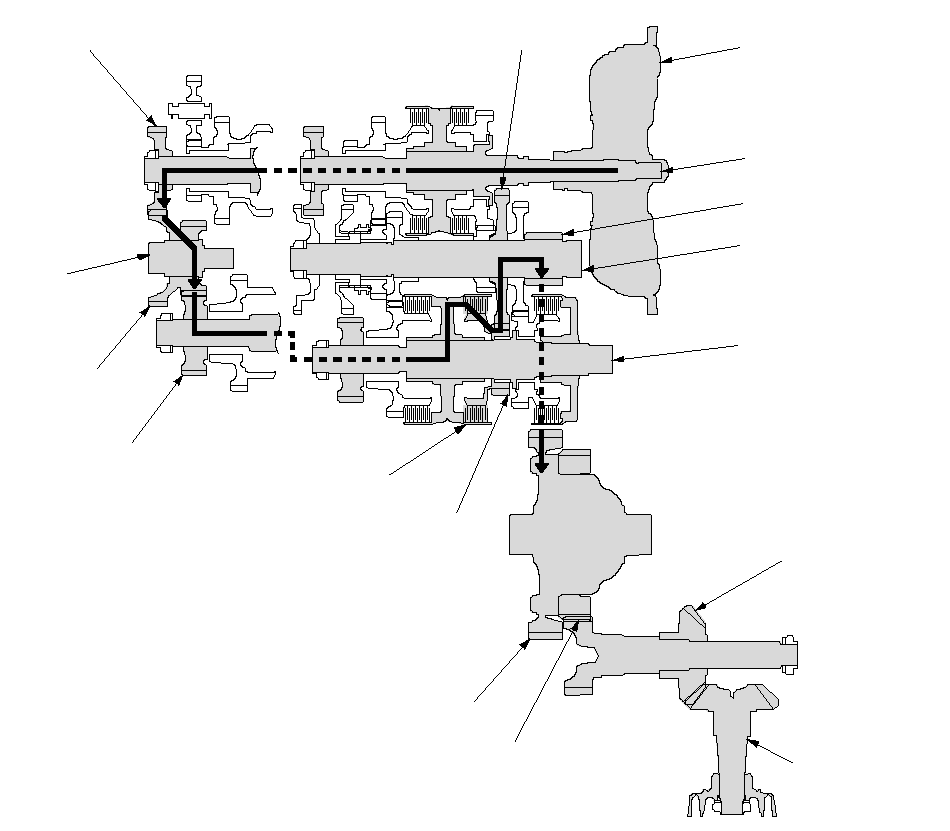

ПРИМЕЧАНИЕ: На изображении показана коробка передач модели 4WD; модель 2WD не оснащена передаточным механизмом.

ПРОМЕЖУТОЧНЫЙ ВАЛ

ГИДРОТРАНСФОРМАТОР

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

СЕЛЕКТОР
ПЕРЕДАЧИ
ЗАДНЕГО ХОДА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ПЕРЕДАТЧИК (4WD)

ПАРАЗИТНЫЙ ВАЛ

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ ПАРАЗИТНОГО
ВАЛА

ПАРКОВОЧНАЯ
ШЕСТЕРНЯ

СТУПИЦА
СЕЛЕКТОРА
ПЕРЕДАЧИ ЗАДНЕГО
ХОДА

ШЕСТЕРНЯ 4-Й
ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО
ВАЛА

ШЕСТЕРНЯ ПЕРЕДАЧИ
ЗАДНЕГО ХОДА
ПРОМЕЖУТОЧНОГО ВАЛА

}

1-я передача

Рабочая жидкость под давлением подается в бустер фрикциона включения 1-ой передачи. Фрикцион включения 1-ой передачи блокирует на вторичном валу шестерню 1-ой передачи.
Паразитная шестерня первичного вала приводит во вращение вторичный вал через паразитные шестерни паразитного и вторичного вала.
Шестерня 1-ой передачи вторичного вала приводит во вращение шестерню 1-ой передачи промежуточного вала и сам промежуточный вал.
Мощность передается на ведущую шестерню главной передачи, которая вращает ведомую шестерню главной передачи и ведущую шестерню редуктора(4WD).
4WD: Ведущая шестерня редуктора вращает ведомую шестерню редуктора (гипоидную шестерню) и вал ведомой шестерни редуктора (гипоидной шестерни).

ПРИМЕЧАНИЕ: На изображении показана коробка передач модели 4WD; модель 2WD не оснащена передаточным механизмом.

ПРОМЕЖУТОЧНЫЙ ВАЛ

ГИДРОТРАНСФОРМАТОР

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ПЕРВИЧНОГО ВАЛА

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ
ПРОМЕЖУТОЧНОГО ВАЛА

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ВТОРИЧНОГО ВАЛА

ПЕРЕДАТЧИК (4WD)

ПАРАЗИТНЫЙ ВАЛ

ПРОМЕЖУТОЧНАЯ
ШЕСТЕРНЯ ПАРАЗИТНОГО
ВАЛА

ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ
ВТОРИЧНОГО ВАЛА

ВЕДОМАЯ ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ВЕДУЩАЯ ШЕСТЕРНЯ РЕДУКТОРА

ПЕРВИЧНЫЙ ВАЛ

ВЕДУЩАЯ
ШЕСТЕРНЯ ГЛАВНОЙ ПЕРЕДАЧИ

ВТОРИЧНЫЙ ВАЛ

ПЕРЕДАЧА
ВЕДОМОГО МЕХАНИЗМА
(ГИПОИДНАЯ ПЕРЕДАЧА)

ПЕРЕДАЧА
ВТОРИЧНОГО ВАЛА
(ГИПОИДНАЯ ПЕРЕДАЧА)

ФРИКЦИОН ВКЛЮЧЕНИЯ
1-ОЙ ПЕРЕДАЧИ

}
