Электронная система управления (Продолжение)
Входные и выходные данные системы управления АКП РСМ - модели двигателя R20A1 и R20A2 (продолжение)

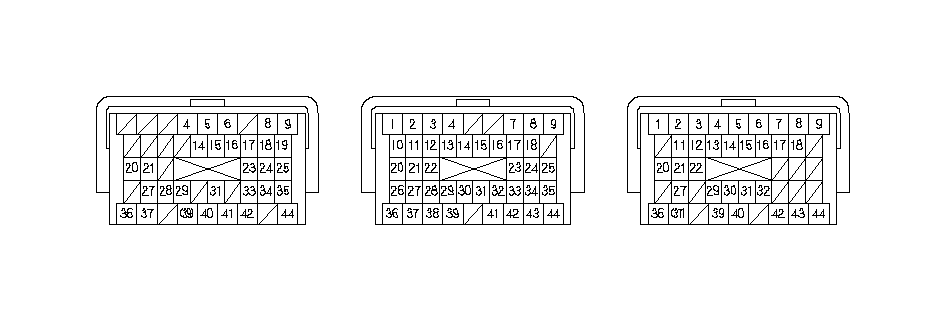

РАЗЪЕМ В (44-КОНТАКТНЫЙ) БЛОКА РСМ
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|
|
B29
|
WHT/BLK
|
EGRP (ДАТЧИК ПОЛОЖЕНИЯ КЛАПАНА СИСТЕМЫ РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ (EGR))
|
Определяет сигнал датчика положения клапана системы EGR
|
При работающем двигателе: 1,2 - 3,0 В (в зависимости от величины подъема клапана EGR)
|
|
B33
|
GRN/YEL
|
SG2 ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
Все время меньше 1,0 В
|
|
B35
|
BRN/WHT
|
LS B (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН B УПРАВЛЕНИЯ ДАВЛЕНИЕМ АКП ФРИКЦИОНА)
|
Управляет электромагнитным клапаном В давления фрикциона АКП
|
При включенном зажигании в положение ON (II): Импульсы
|
|
B36
|
BLK
|
PG1 ("МАССА" ПИТАНИЯ)
|
Цепь "массы" в цепи блока PCM
|
Все время меньше 1,0 В
|
|
B44
|
WHT
|
LS A (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН A УПРАВЛЕНИЯ ДАВЛЕНИЕМ АКП ФРИКЦИОНА)
|
Управляет электромагнитным клапаном А давления фрикциона АКП
|
При включенном зажигании в положение ON (II): Импульсы
|
РАЗЪЕМ С (44-КОНТАКТНЫЙ) БЛОКА РСМ
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Сигнал
|
|---|---|---|---|---|
|
C11
|
GRN/RED
|
ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ (МАР)
|
Определяет сигнал датчика МАР
|
При включенном зажигании в положение ON (II): Около 3,0 В
На холостом ходу: Около 1,0 В в зависимости от оборотов двигателя
|
|
C13
|
YEL/RED
|
VCC1 (НАПРЯЖЕНИЕ ДАТЧИКА)
|
Показывает напряжение датчика
|
При включенном зажигании в положение ON (II): Около 5,0 В
При выключенном зажигании: Около 0 В
|
|
C14
|
GRN/WHT
|
SG1 ("МАССА" ДАТЧИКА)
|
"Масса" датчика
|
Все время меньше 1,0 В
|
|
C36
|
BLK/YEL
|
IG1 (СИГНАЛ ЗАЖИГАНИЯ)
|
Определяет сигнал зажигания
|
При включенном зажигании в положение ON (II): Напряжение аккумулятора
При выключенном зажигании: Около 0 В
|
|
C40
|
BRN/YEL
|
LG1 (ЛОГИЧЕСКАЯ "МАССА")
|
Цепь "массы" в цепи блока PCM
|
Все время меньше 1,0 В
|
|
C43
|
BLK/BLU
|
NC (ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ВТОРИЧНОГО ВАЛА (ПРОМЕЖУТОЧНОГО ВАЛА))
|
Определяет сигнал частоты вращения коленчатого вала
|
При включенном зажигании в положение ON (II): Примерно 0 В или примерно 5,0 В
При вождении: Импульсы
|
|
C44
|
BRN/YEL
|
LG2 (ЛОГИЧЕСКАЯ "МАССА")
|
Цепь "массы" для блока PCM
|
Все время меньше 1,0 В
|
