Электронная система управления (Продолжение)

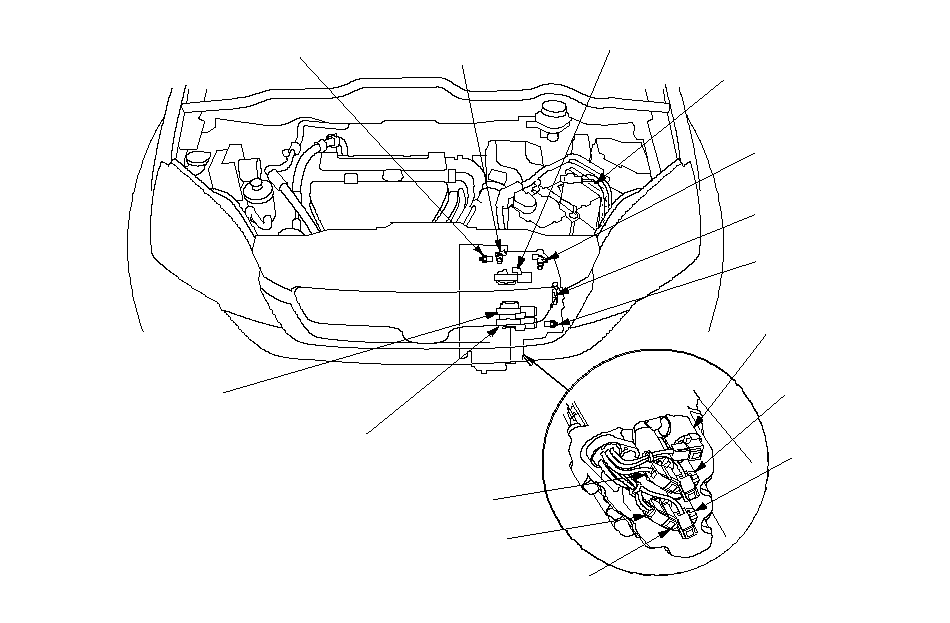

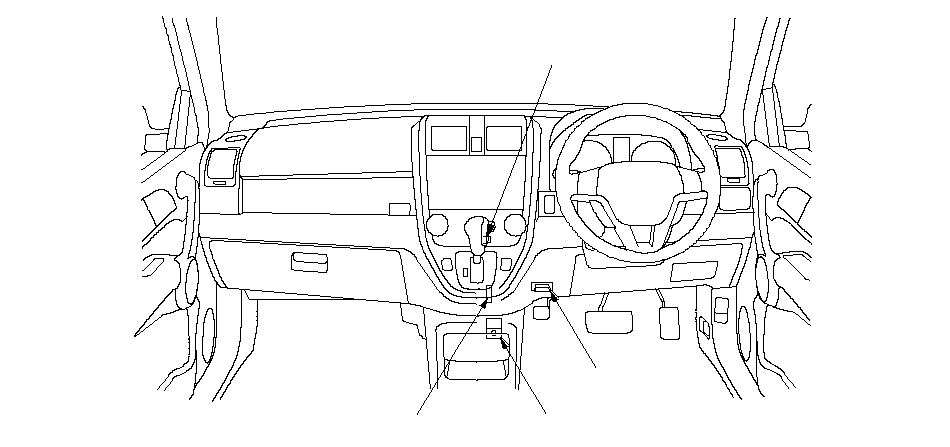

Перечень расположения элементов электронной системы управления - модель ЛРК

ВЫКЛЮЧАТЕЛЬ D3

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
МЕХАНИЗМА БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

ВЫКЛЮЧАТЕЛЬ
МЕХАНИЗМА ПАРКОВКИ

РАЗЪЕМ
ПЕРЕДАЧИ ДАННЫХ (DLC)

}

ДАТЧИК ДАВЛЕНИЯ ЖИДКОСТИ
ФРИКЦИОНА 2-Й ПЕРЕДАЧИ

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
ВТОРИЧНОГО ВАЛА
(ПРОМЕЖУТОЧНОГО ВАЛА)

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН А УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП

МОДУЛЬ УПРАВЛЕНИЯ
СИЛОВЫМ АГРЕГАТОМ (РСМ)

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ
ВЕДУЩЕГО ВАЛА
(ПЕРВИЧНОГО ВАЛА)

ПЕРЕКЛЮЧАТЕЛЬ
РЕЖИМОВ КОРОБКИ ПЕРЕДАЧ

ДАТЧИК
ДАВЛЕНИЯ
ЖИДКОСТИ ФРИКЦИОНА
3-ЕЙ ПЕРЕДАЧИ

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН С
ПЕРЕКЛЮЧЕНИЯ

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
ПЕРЕКЛЮЧЕНИЯ В

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
ПЕРЕКЛЮЧЕНИЯ А

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН Е
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

ДАТЧИК
ТЕМПЕРАТУРЫ МАСЛА АКП (ATF)

Электромагнитный
клапан включения D

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ
ДАВЛЕНИЕМ ФРИКЦИОНА АКП В

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ
ДАВЛЕНИЕМ АКП С

}

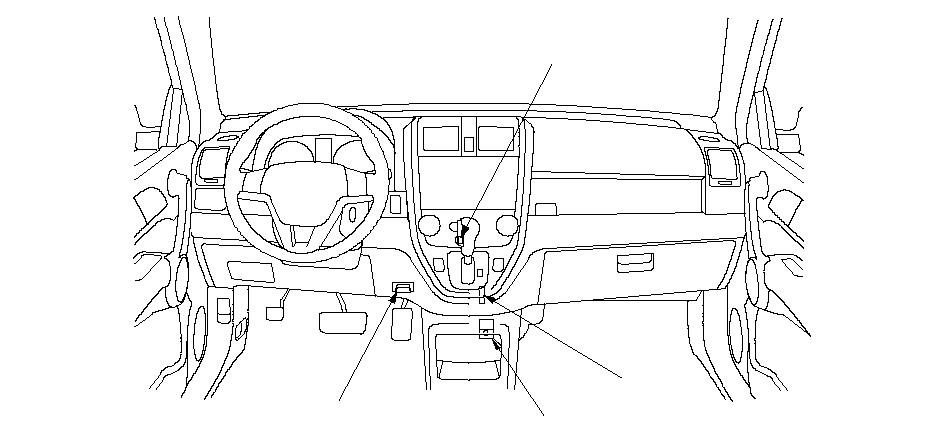

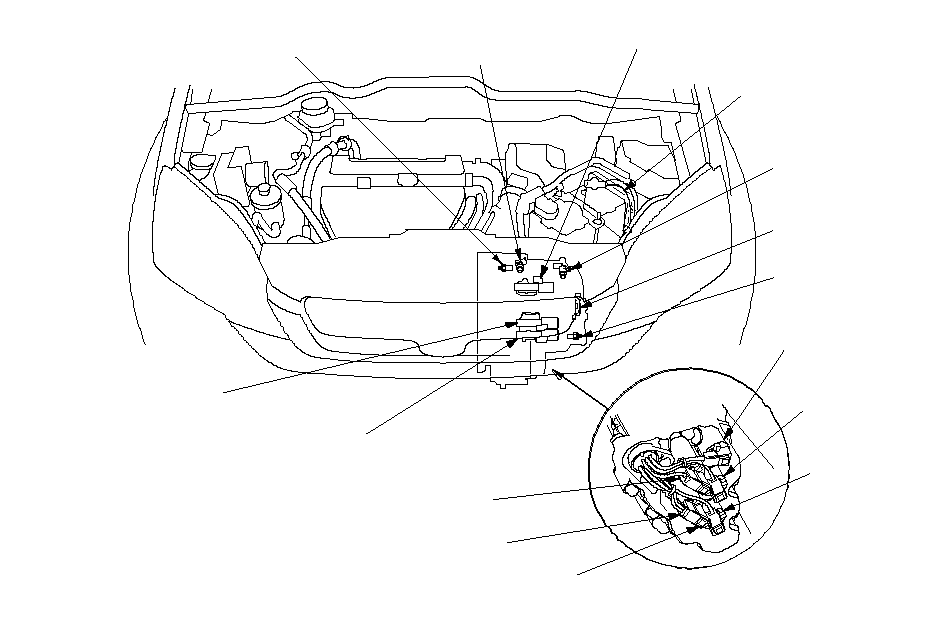

Перечень расположения элементов электронной системы управления - модель ПРК
