Сеть B-CAN

В системе B-CAN (Мультиплексная сеть салона) используется однопроводной способ передачи сигналов между модулем управления датчиками (тахометром), MICU (мультиплексным интегрированным блоком управления) и блоком дистанционного управления-иммобилайзера. Передача сигналов в сети B-CAN происходит с более медленной скоростью (33,33 кБт/с), чем в сети F-CAN (500 Кбит/с), для удобства функционирования взаимосвязанных устройств и для других функций.

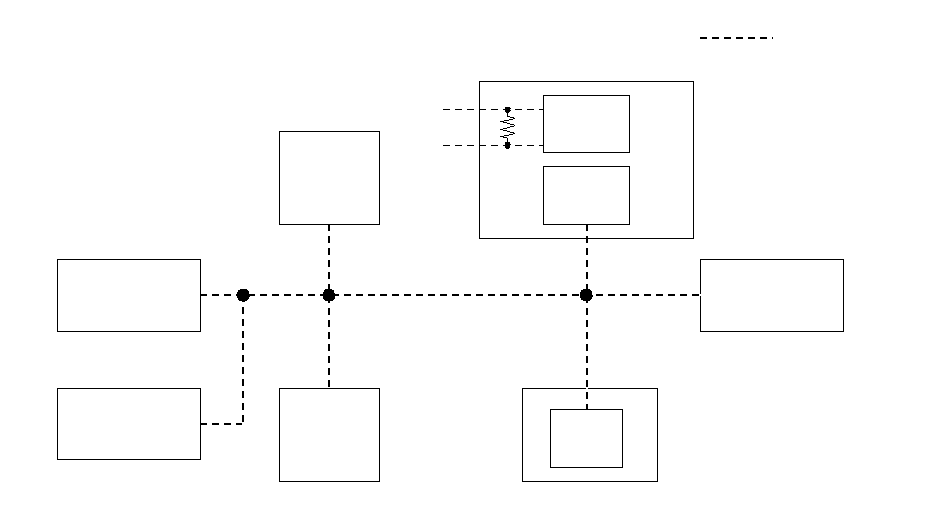

: Линия CAN

MICU

CANL

CANH

МОДУЛЬ УПРАВЛЕНИЯ ПРИБОРАМИ (ТАХОМЕТР)

ПРИЕМОПЕРЕДАТЧИК
F−CAN

ПРИЕМОПЕРЕДАТЧИК
В−CAN

БЛОК
РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

ИММОБИЛАЙЗЕР−
БЛОК ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ

БЛОК УПРАВЛЕНИЯ
ТЕЛЕФОННОЙ
СИСТЕМОЙ HANDS FREE

БЛОК
КЛИМАТ-
КОНТРОЛЯ

ДАТЧИК
ДОЖДЯ/
АВТОМАТИЧЕСКОГО
ВКЛЮЧЕНИЯ СВЕТА

БЛОК УПРАВЛЕНИЯ
АДАПТИВНЫМ
ПЕРЕДНИМ ОСВЕЩЕНИЕМ

}
