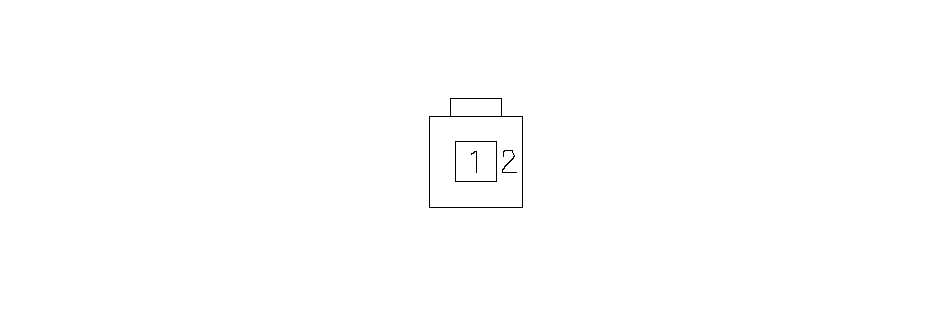

Входные и выходные сигналы для 2P разъема H навигационной системы
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
1
|
———
|
GPS
|
GPS сигнал (5 В на входе, GPS сигнал на выходе)
|
5 В
|
Если открыто: Иконка GPS на экране белая, экран связей в системе ANT показывает ‘‘NG.''
При замыкании на "массу": Иконка GPS на экране белая, экран связей в системе ANT показывает ‘‘NG.''
|
|
2
|
———
|
GPS SH
|
Экранирование клеммы № 1
|
0 В
|
Если открыто: Иконка GPS на экране белая, экран связей в системе ANT показывает ‘‘NG.''
При замыкании на "массу": Не влияет на систему.
|
