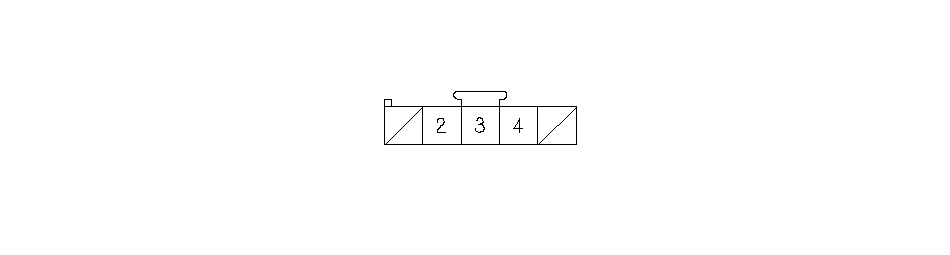

Входные и выходные сигналы для 5P разъема F навигационной системы
|
Номер клеммы
|
Цвет провода
|
Наименование клеммы
|
Описание
|
Напряжение (примерно)
|
Признак неисправности
|
|---|---|---|---|---|---|
|
2
|
BLU
|
AC-CK (сигнал часов кондиционера)
|
Сигнал синхронизации времени
|
0 - импульсы напряжения аккумулятора
|
Если открыто: Голосовое управление кондиционера не работает.
При замыкании на "массу": Голосовое управление кондиционера не работает.
|
|
3
|
YEL
|
AC-SI (входной сигнал кондиционера)
|
Входной сигнал кондиционера
|
0 - импульсы напряжения аккумулятора
|
Если открыто: Голосовое управление кондиционера не работает.
При замыкании на "массу": Голосовое управление кондиционера не работает.
|
|
4
|
RED
|
AC-SO (выходной сигнал кондиционера)
|
Выходной сигнал кондиционера
|
0 - импульсы напряжения аккумулятора
|
Если открыто: Голосовое управление кондиционера не работает.
При замыкании на "массу": Голосовое управление кондиционера не работает.
|
